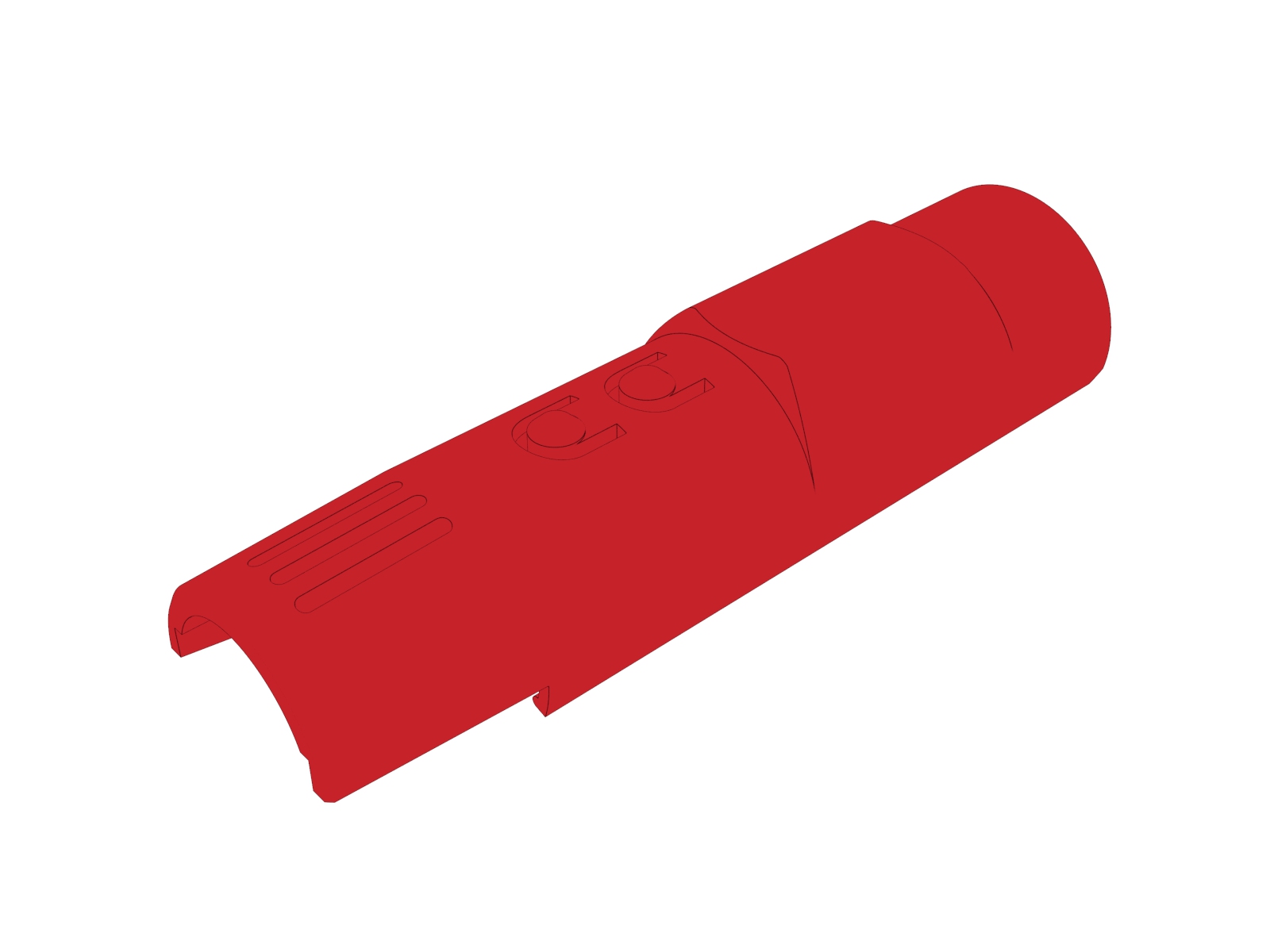

메인 케이스 상단 디자인

../../_images/FreeCad_EX3_1.jpg

세 번째로 진행해볼 부품은 3D 펜의 메인 케이스중 상단부품입니다.
디자인은 위와 같습니다. 두 번째 모델링 보다는 살짝 복잡하지만 그래도 하지 못할 수준은 아닙니다.
시작해보겠습니다.

Step.1
FreeCad 프로그램을 실행해줍니다.

../../_images/FreeCad_Box_1.png

새로 만들기 버튼을 눌러줍니다.

Step.2
../../_images/FreeCad_Box_2.png

화면이 바뀌면 상단의 Start 버튼을 Part Design 으로 변경해줍니다.

Step.3

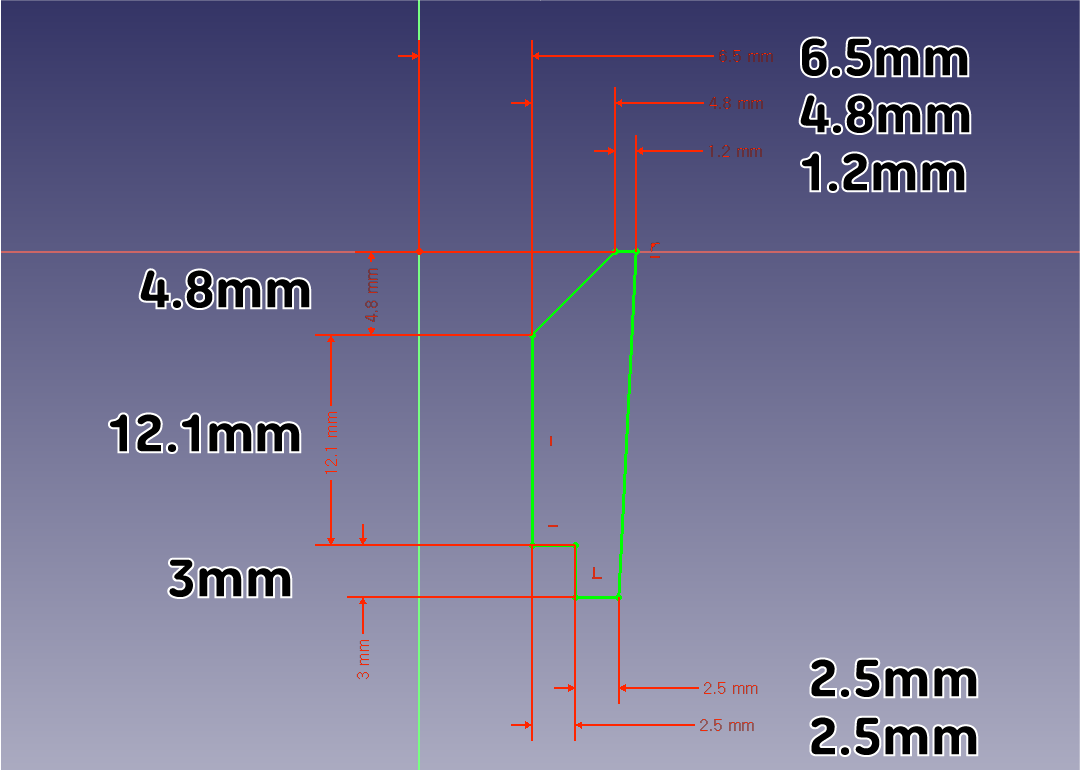

../../_images/FreeCad_EX3_2.png

XY 평면에 위와 같은 스케치를 작성해 줍니다.
x,y,z 축과 만나는 선을 그릴 때는 먼저 선을 다른 곳에 그리고, ‘점을 선에 일치’ 버튼으로 붙여줍니다.
작성 후 스케치를 빠져나옵니다.

Step.4

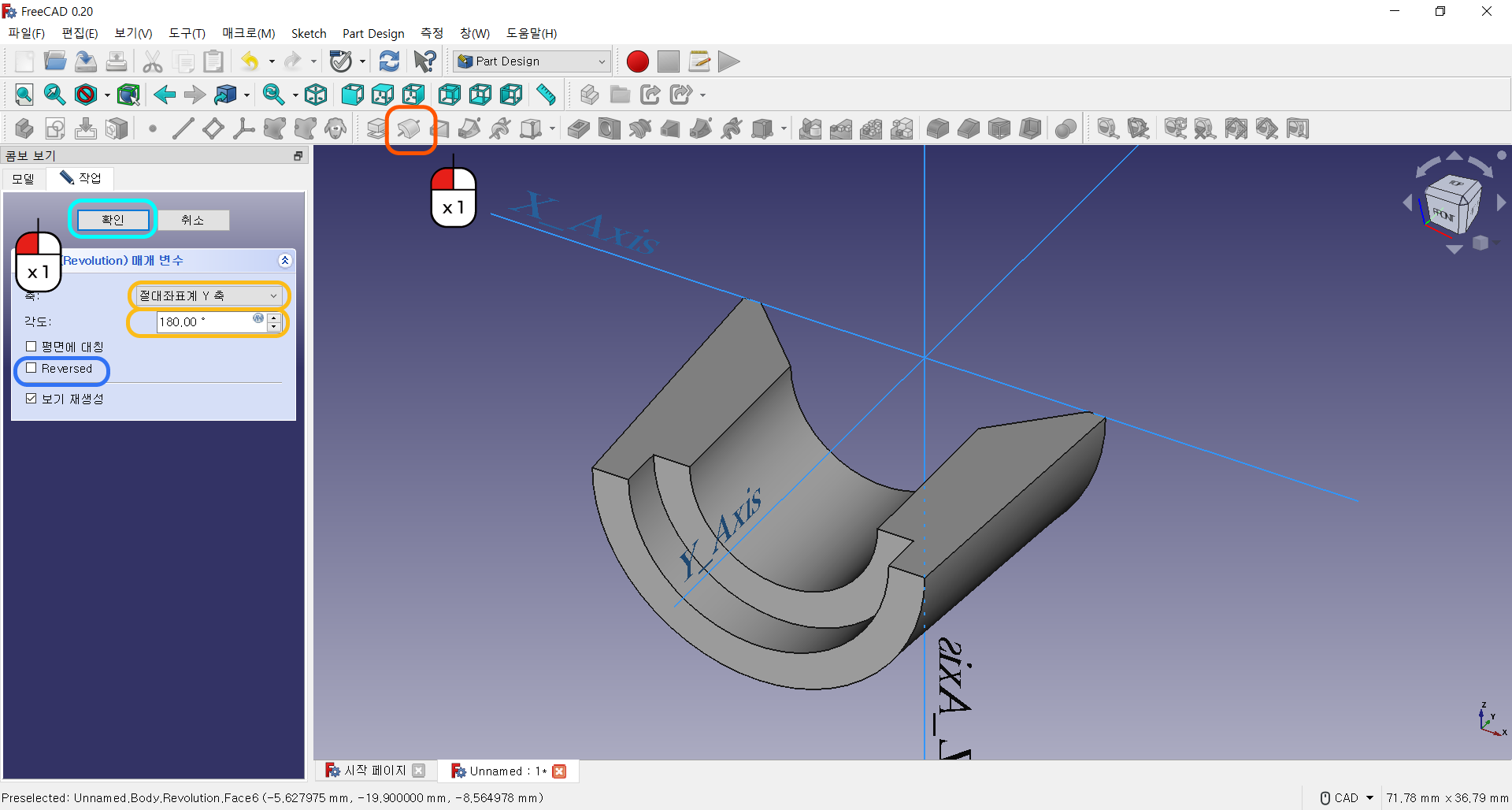

../../_images/FreeCad_EX3_3.png

회전 버튼을 눌러줍니다.
축 항목을 ‘절대좌표계 Y축’ 으로 변경해줍니다.
각도 항목을 180°으로 입력해줍니다.
모형을 잘 볼 수 있도록 Reverse 항목을 체크해제 해줍니다.
확인 버튼을 눌러줍니다.

Step.5

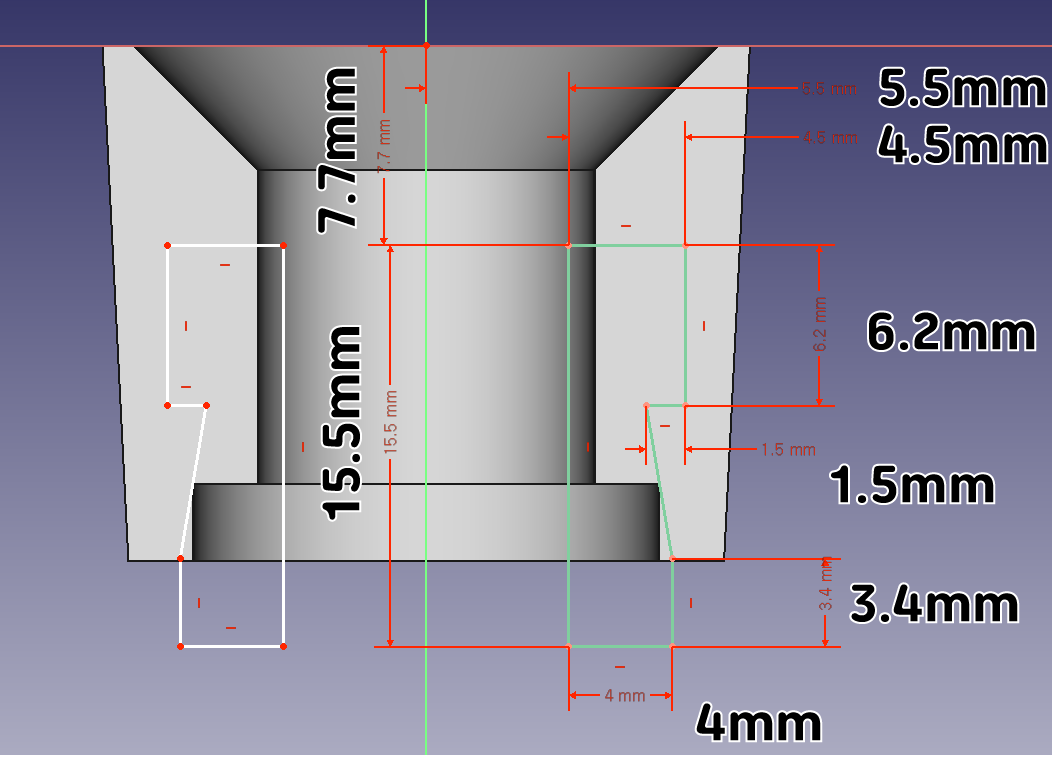

../../_images/FreeCad_EX3_4.png

다시 한번 더 XY 평면에 위와 같은 스케치를 작성해 줍니다.
왼편, 오른편은 서로 대칭입니다.
작성 후 스케치를 빠져나옵니다.

Step.6

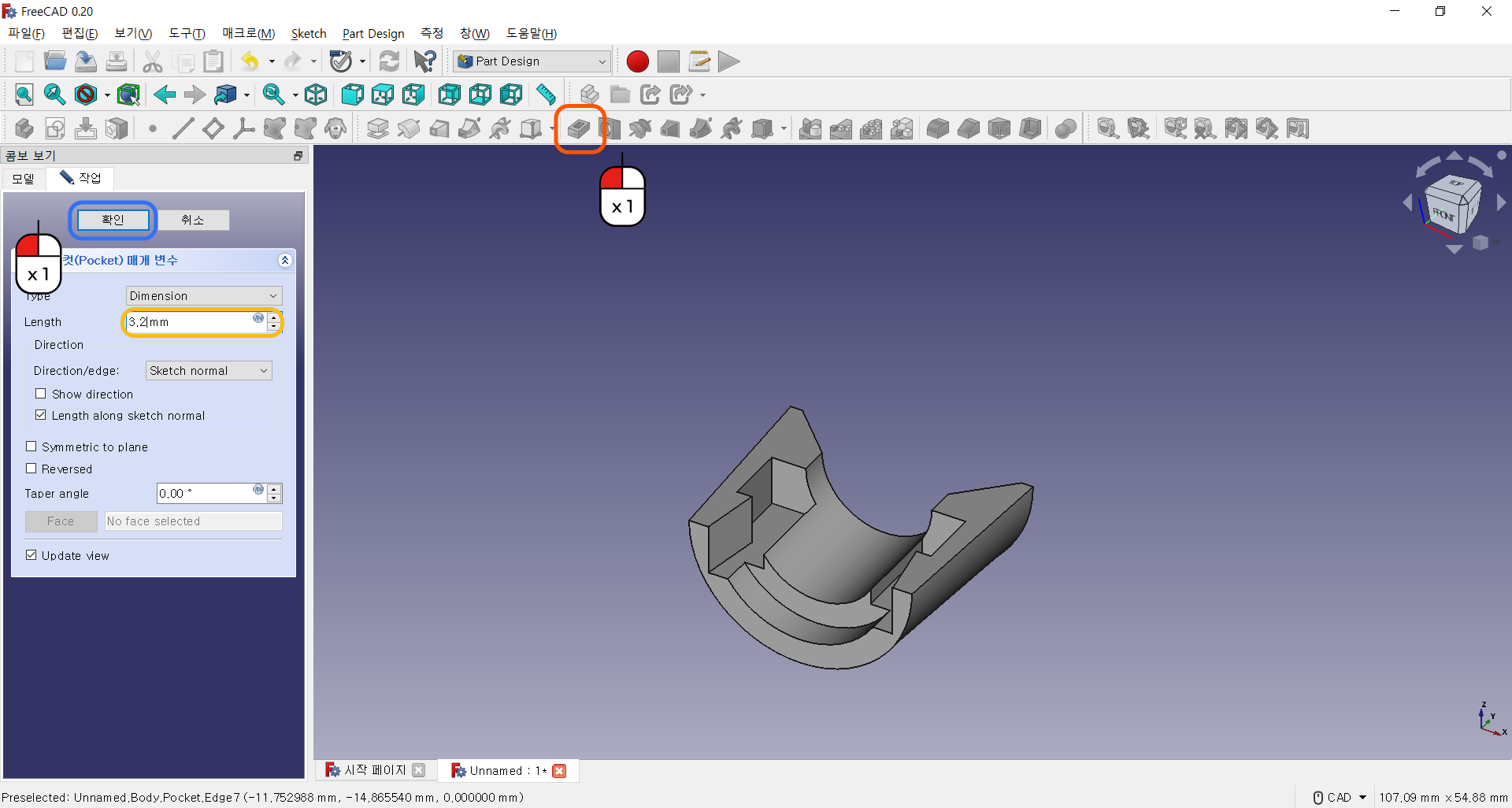

../../_images/FreeCad_EX3_5.png

돌출 컷 버튼을 눌러줍니다.
Length를 3.2mm 로 입력합니다.
확인 버튼을 눌러줍니다.

Step.7

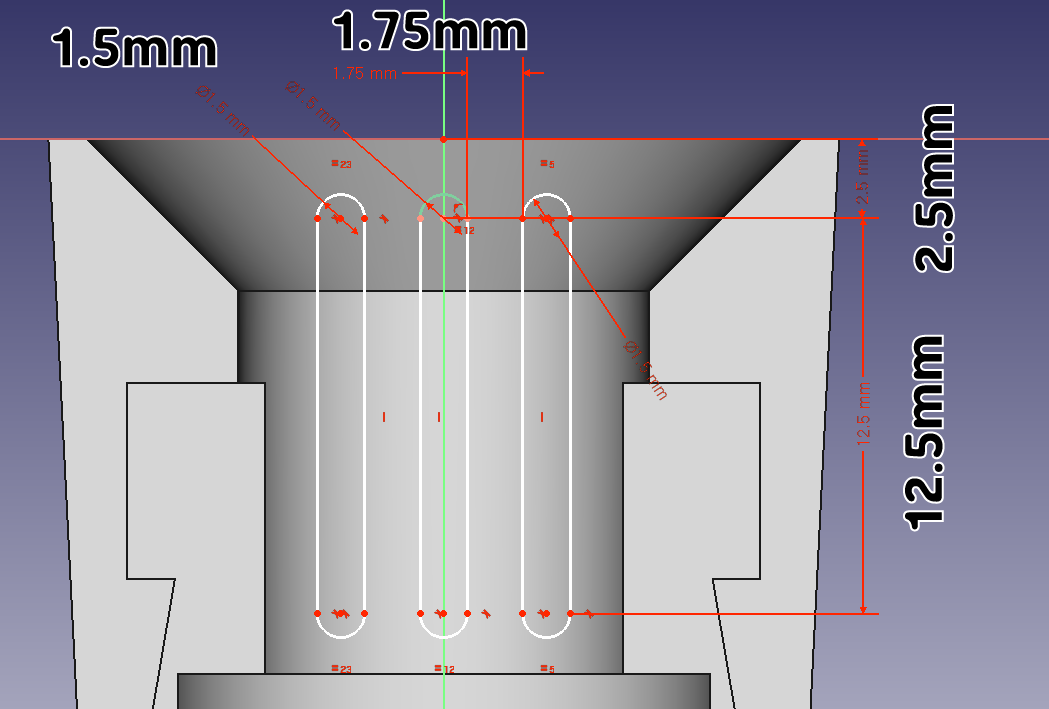

../../_images/FreeCad_EX3_6.png

XY 평면에 위와 같은 스케치를 작성해 줍니다.
x,y,z 축에 선을 그릴 때는 먼저 선을 다른 곳에 그리고, ‘점을 선에 일치’ 버튼으로 붙여줍니다.
작성 후 스케치를 빠져나옵니다.

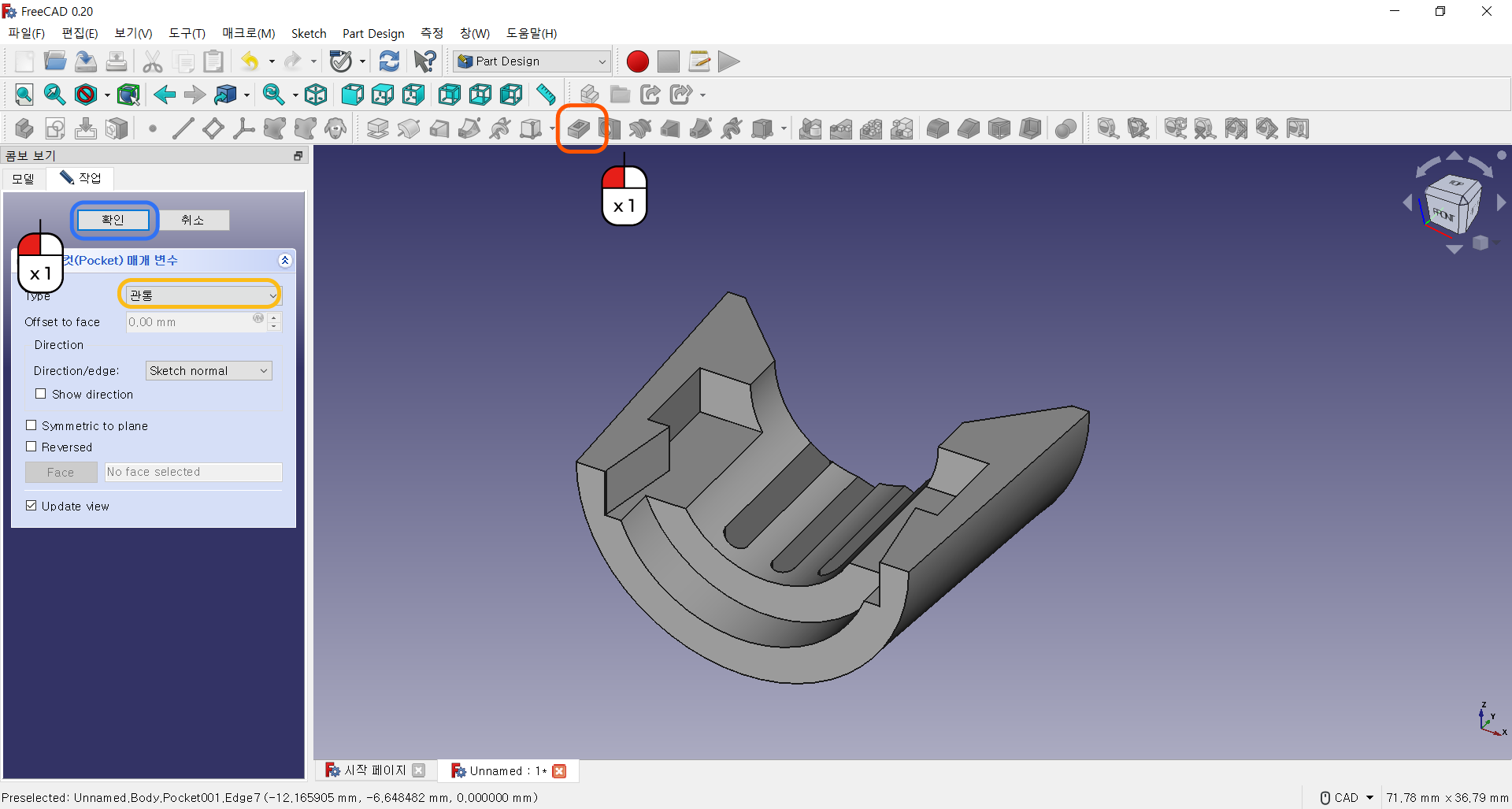

Step.8
../../_images/FreeCad_EX3_7.png

돌출 컷 버튼을 눌러줍니다.
Type 항목을 ‘관통’으로 변경해줍니다.
확인 버튼을 눌러줍니다.

여기까지는 노즐이 들어가는 부분과 열을 빼낼 수 있는 구멍을 만들었습니다.
이제 긴 통을 만들어 보도록 하겠습니다.

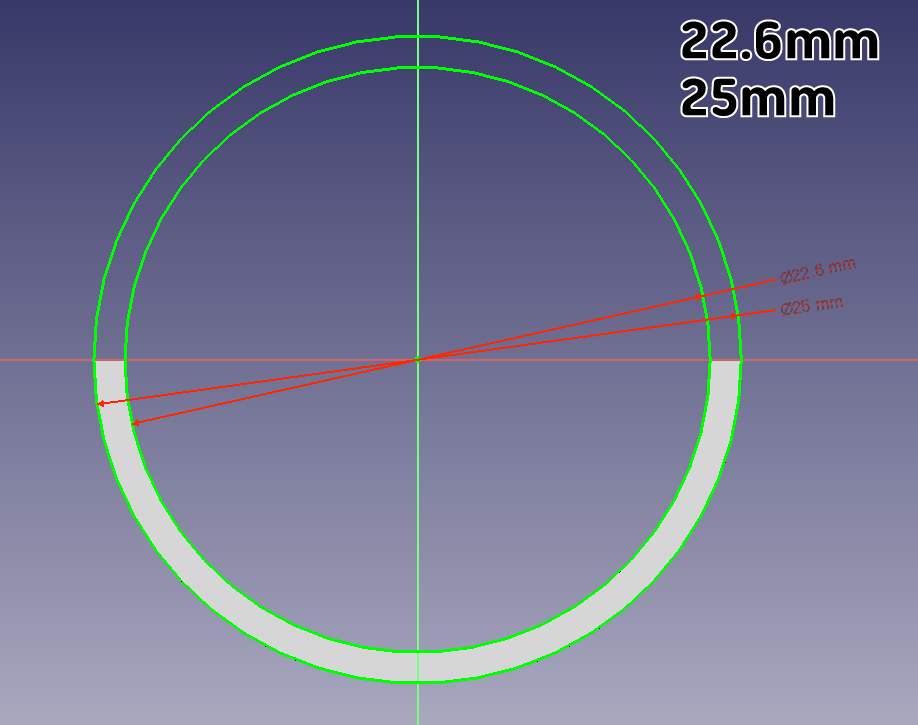

Step.9
../../_images/FreeCad_EX3_8.png

XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
지름이 22.6mm, 25mm 원 2개를 그려줍니다.

Step.10

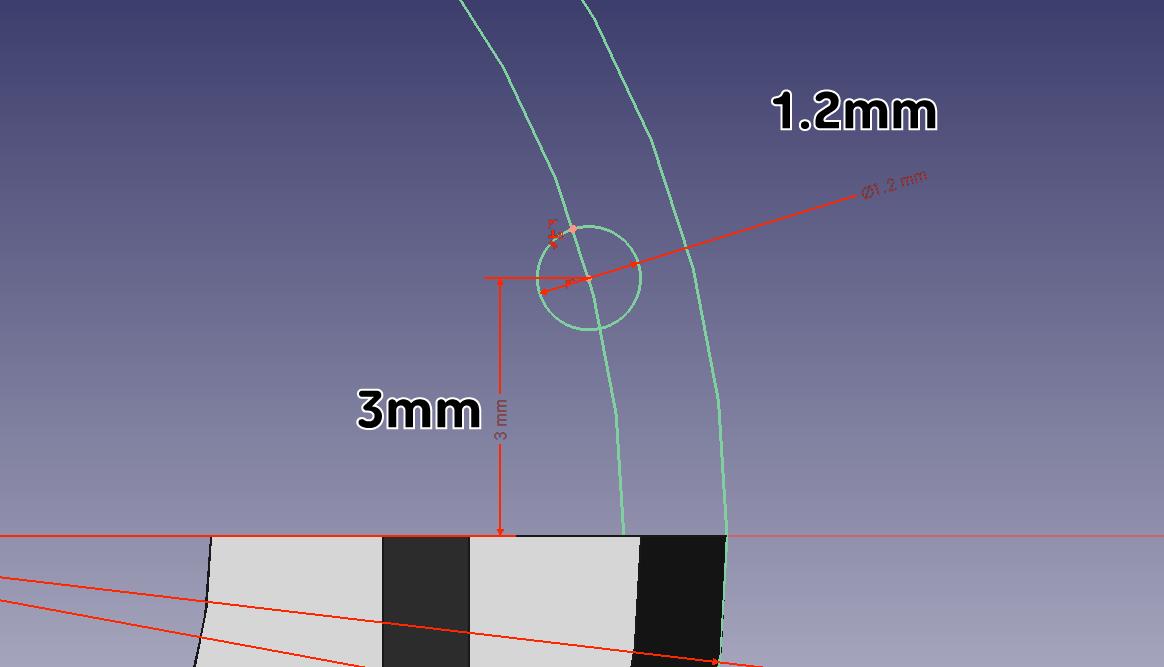

../../_images/FreeCad_EX3_9.png

지름이 22.6mm 원에 지름이 1.2mm 원을 그림과 같이 그려줍니다.
대칭을 이용하여 반대편에도 그려줍니다.

Step.11

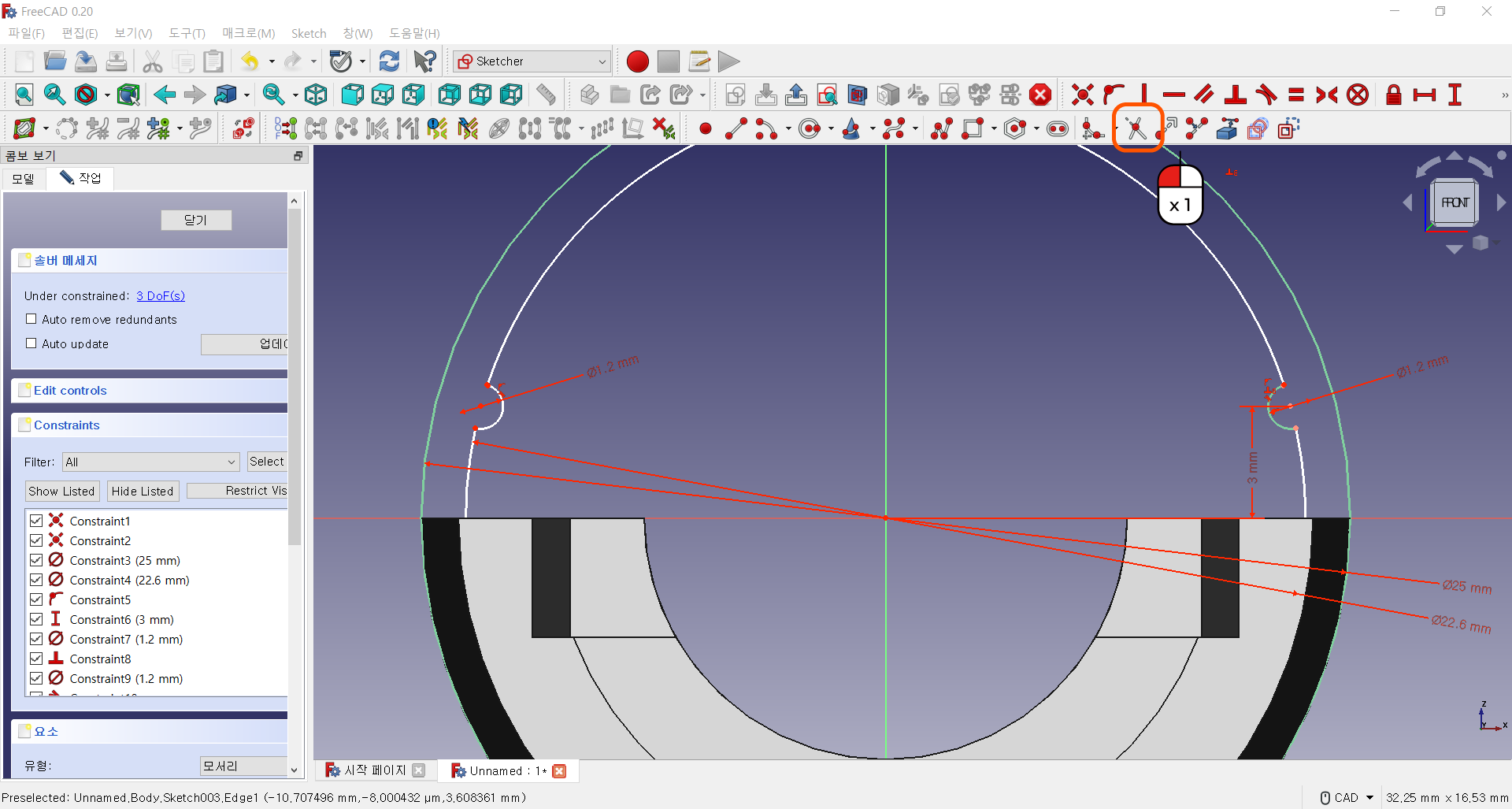

../../_images/FreeCad_EX3_10.png

잘라내기 버튼을 눌러줍니다.
필요없는 부분을 그림과 같이 제거해줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.12

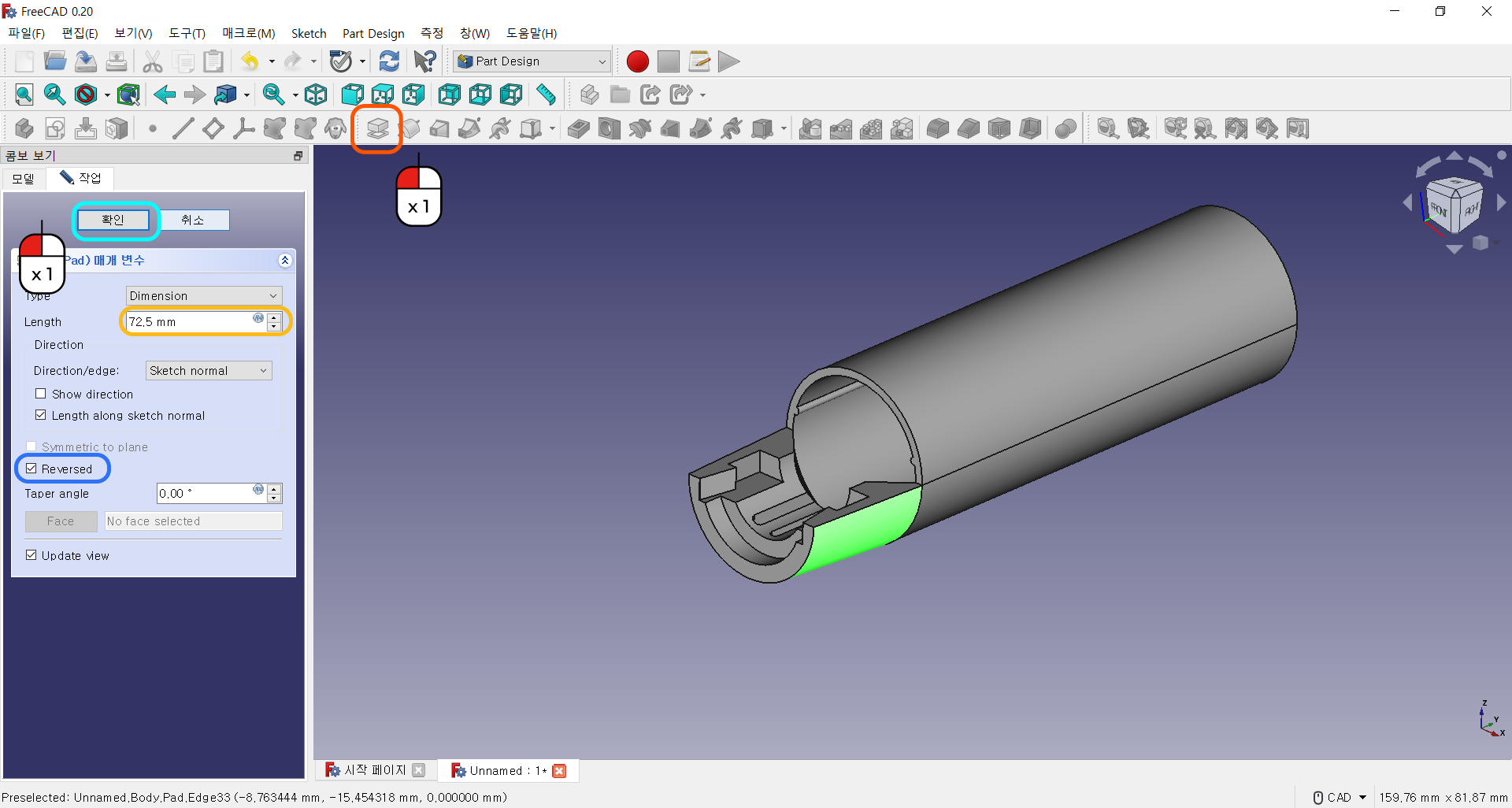

../../_images/FreeCad_EX3_11.png

돌출 버튼을 눌러줍니다.
Length를 72.5mm 로 입력합니다.
방향이 반대라면 Reversed 항목을 눌러줍니다.
확인 버튼을 눌러줍니다.

Step.13

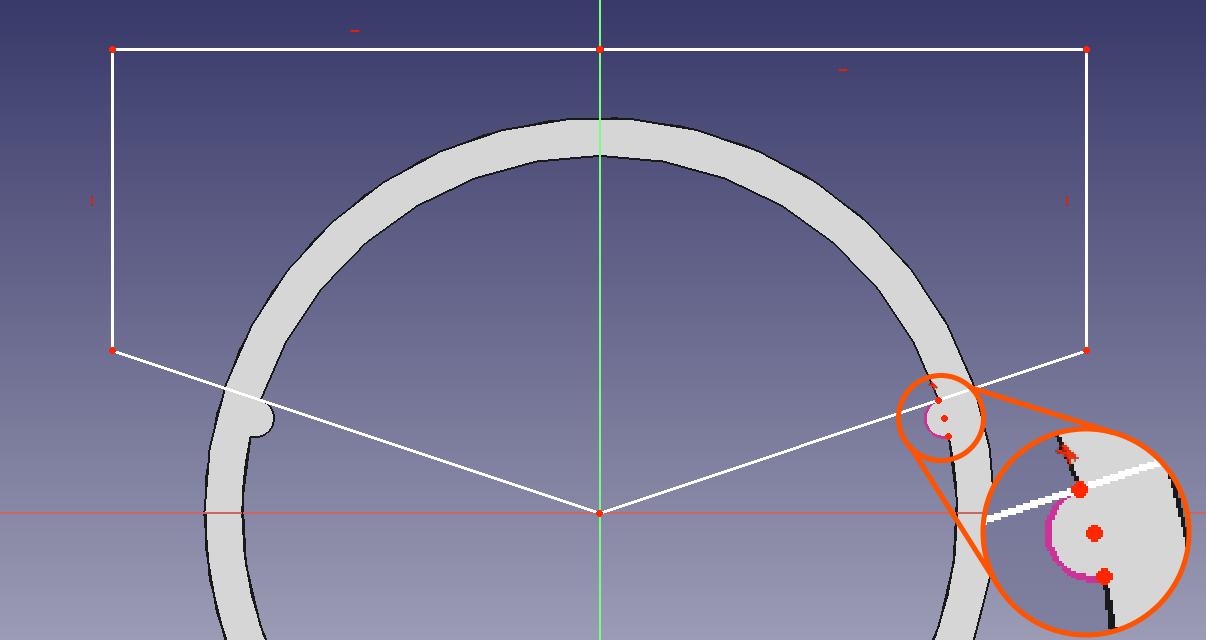

../../_images/FreeCad_EX3_12.png

다시 XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
이전에 만든 원과 접하도록 스케치를 작성해줍니다.
돌출 컷을 할 용도이기 때문에 치수는 큰 상관이 없습니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

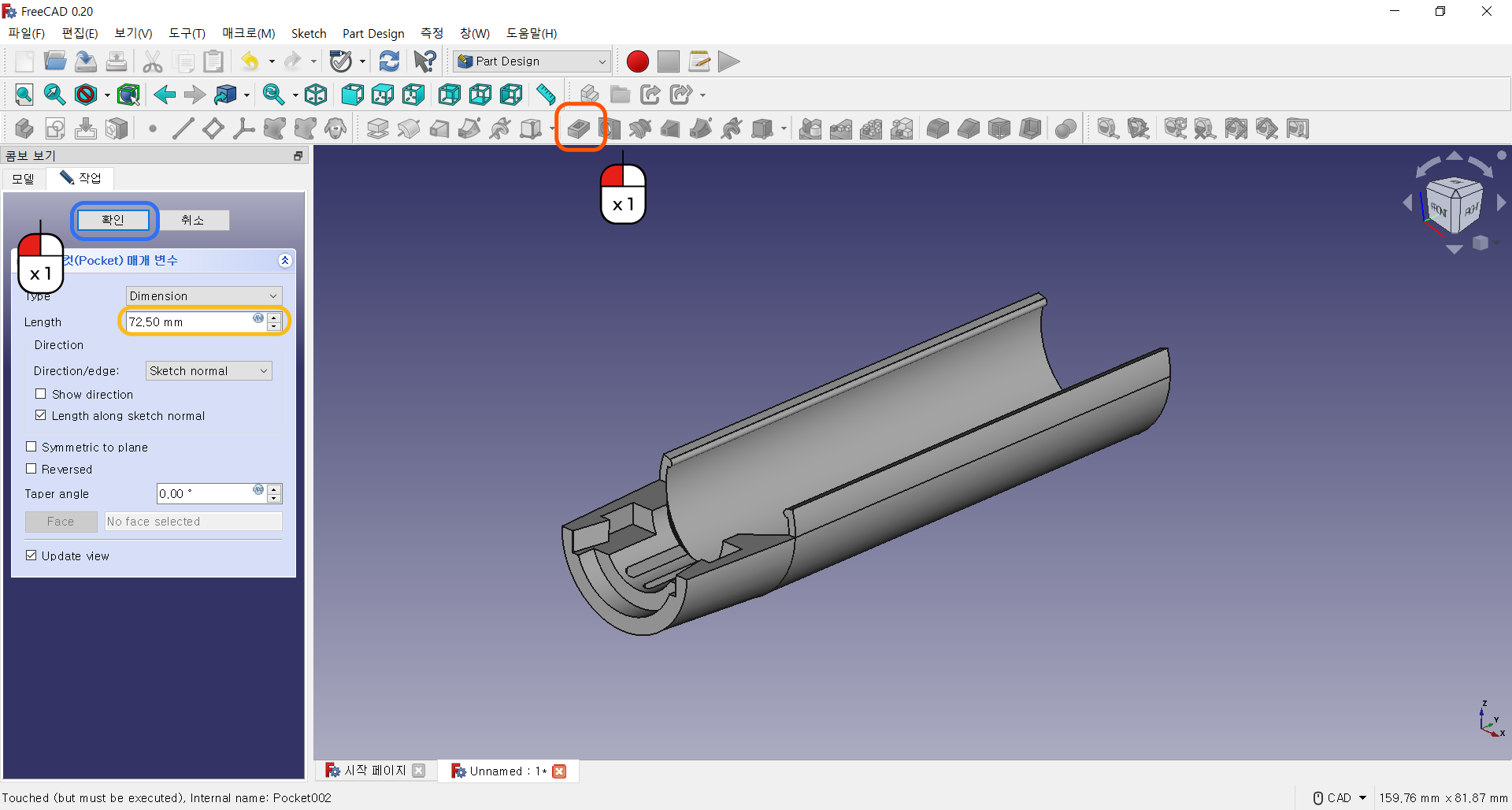

Step.14
../../_images/FreeCad_EX3_13.png

돌출 컷 버튼을 눌러줍니다.
Length를 72.5mm 로 입력해 줍니다.
확인 버튼을 눌러줍니다.


조립시 L293D 부품이 살짝 튀어 올라와 있습니다. 지금 모양으로는 공간이 없기 때문에
이 부품이 들어갈 공간을 만들어 보겠습니다.

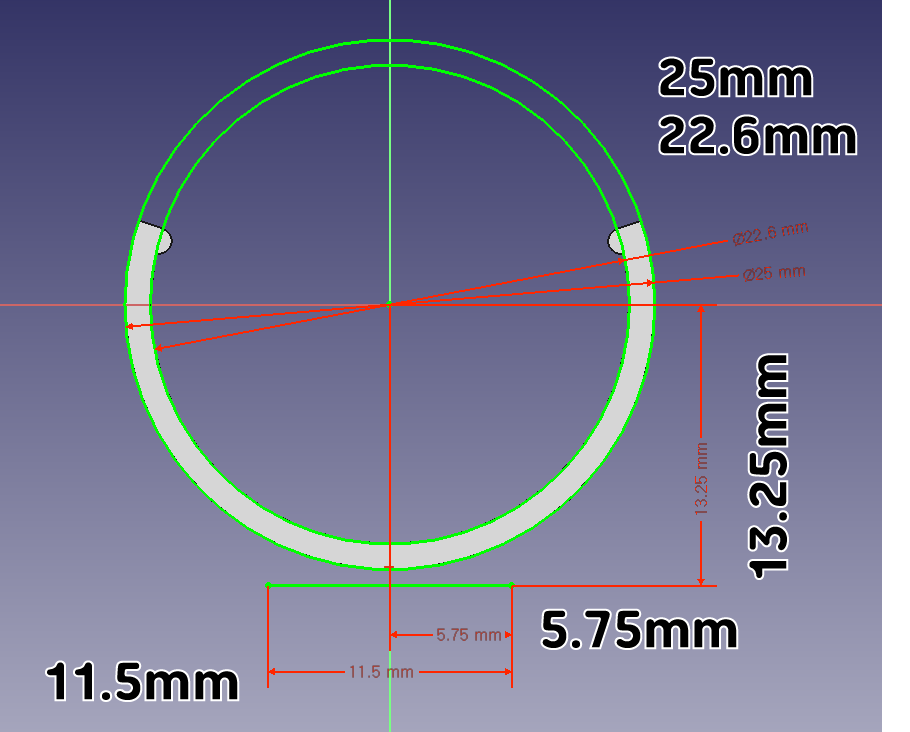

Step.15
../../_images/FreeCad_EX3_14.png

다시 XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
큰 원과 작은 원은 파란 원에서 접합니다.
아래 직선과 큰 원은 직선의 끝점에서 원과 만납니다.

Step.16

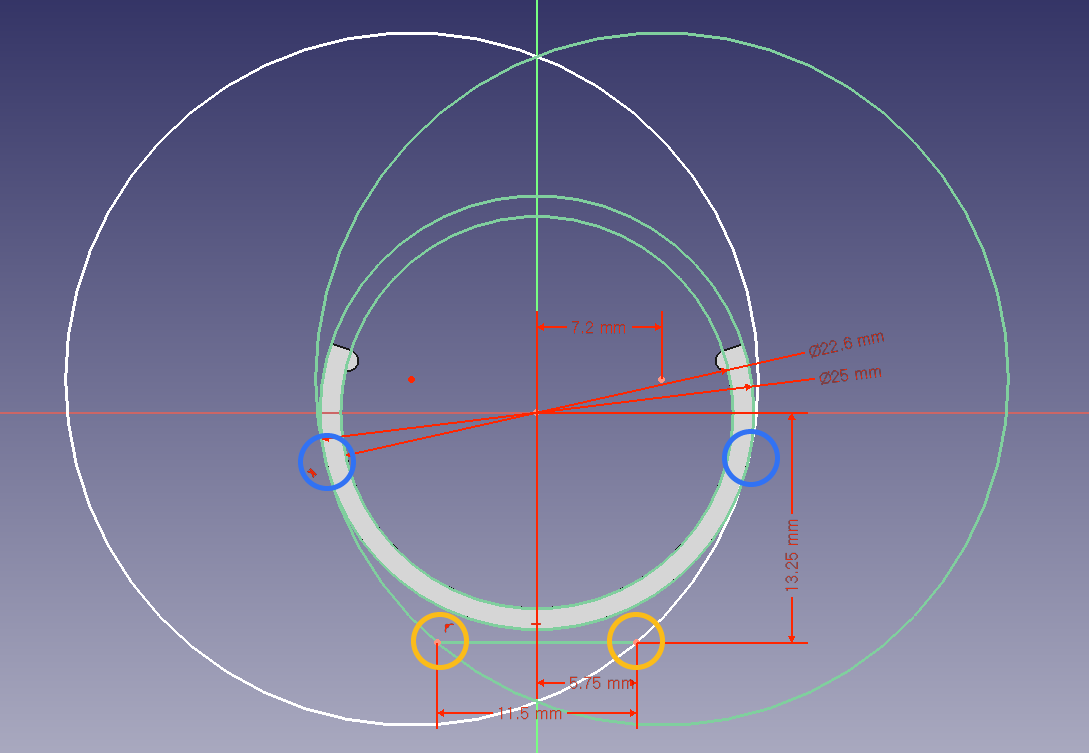

../../_images/FreeCad_EX3_15.png

위 그림과 같은 원을 만들어줍니다.
지름 25mm 원과 파란 원 부분에서 접하도록 합니다.
미리 그려놓은 직선의 끝점에서 원이 만나도록 합니다.

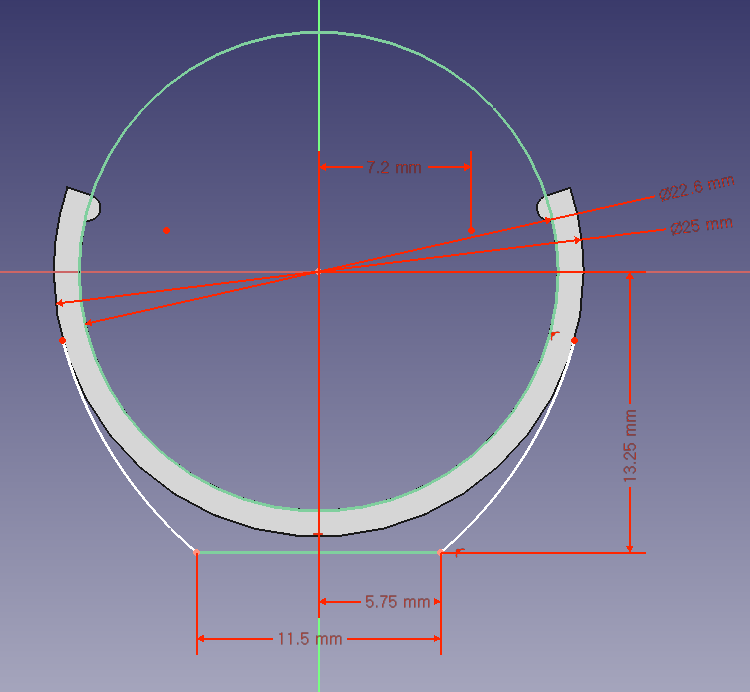

Step.17
../../_images/FreeCad_EX3_16.png

잘라내기 기능으로 위 사진처럼 만들어줍니다.

Step.18

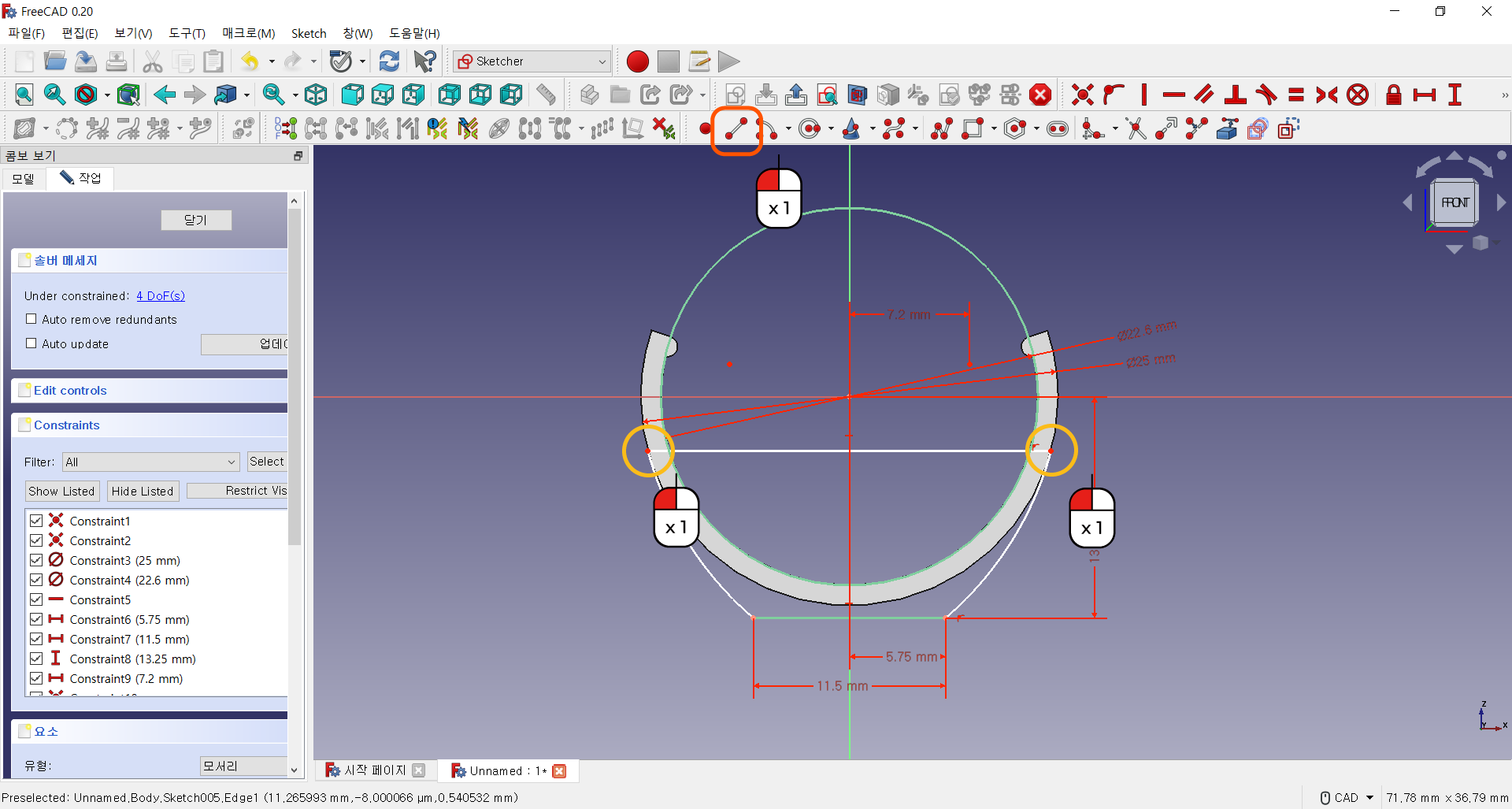

../../_images/FreeCad_EX3_17.png

선 버튼을 눌러줍니다.
직선을 그려줍니다.

Step.19

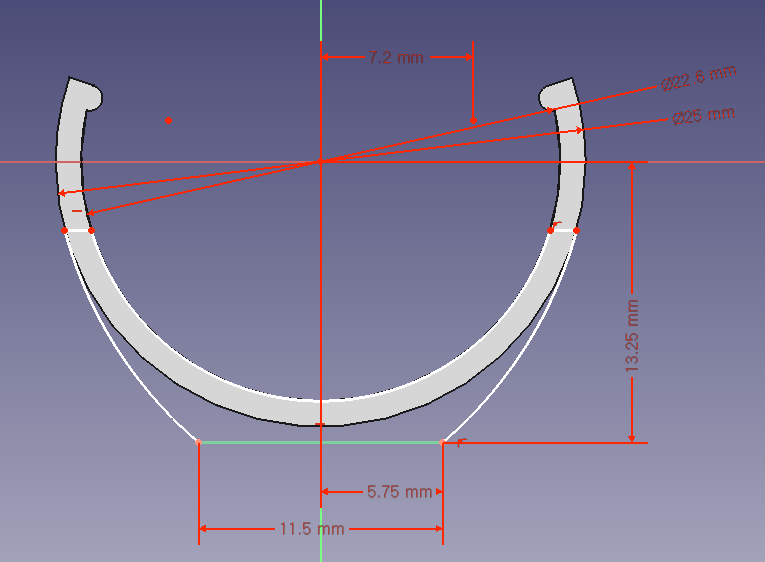

../../_images/FreeCad_EX3_18.png

선 버튼을 눌러줍니다.
직선을 그려줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.20

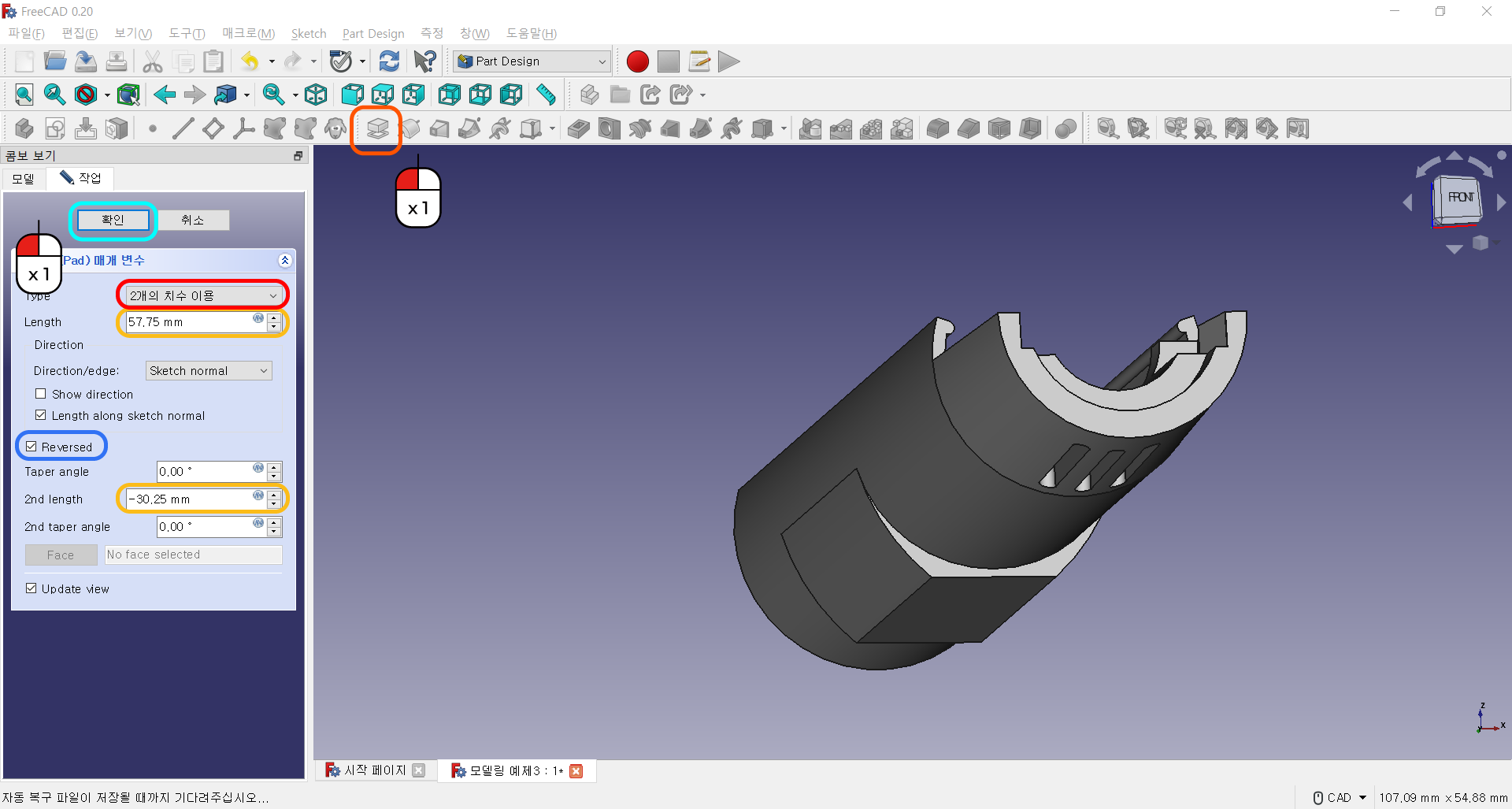

../../_images/FreeCad_EX3_19.png

돌출 버튼을 눌러줍니다.
Type 항목을 ‘2개의 치수 이용’ 으로 변경해줍니다.
Length는 57.75mm 를 입력합니다.
2nd Length는 -30.25mm를 입력합니다.
방향이 다르다면, Reversed 항목을 체크해줍니다.
확인 버튼을 눌러줍니다.

Step.21

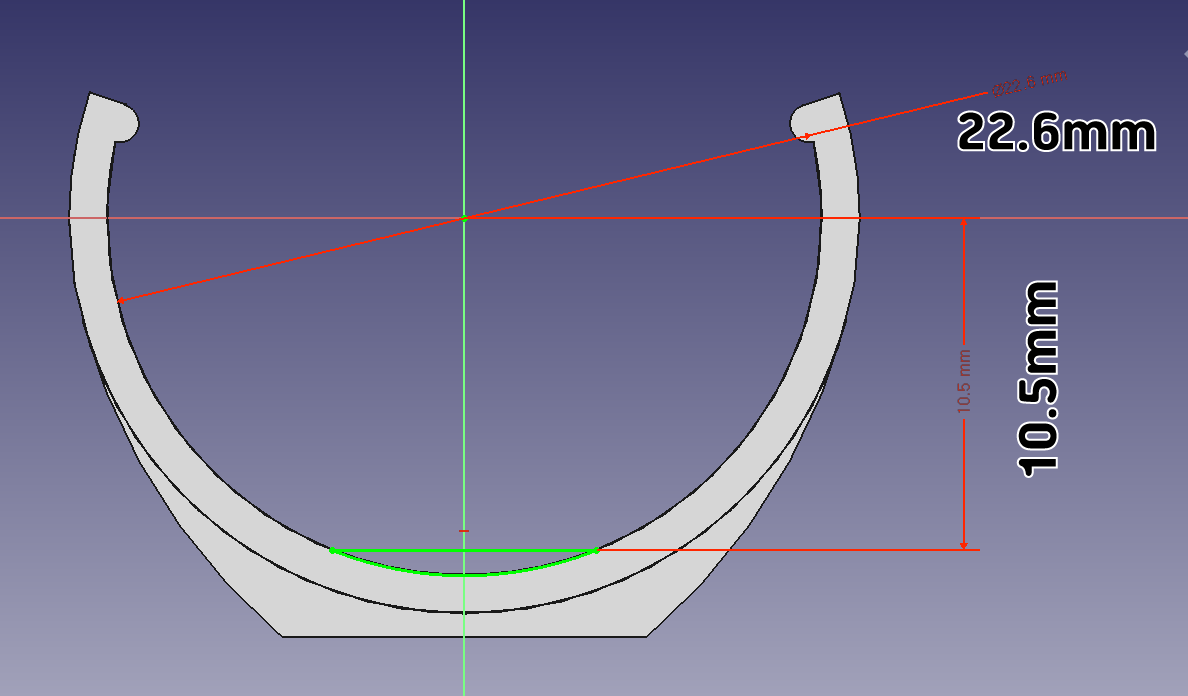

../../_images/FreeCad_EX3_20.png

다시 XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

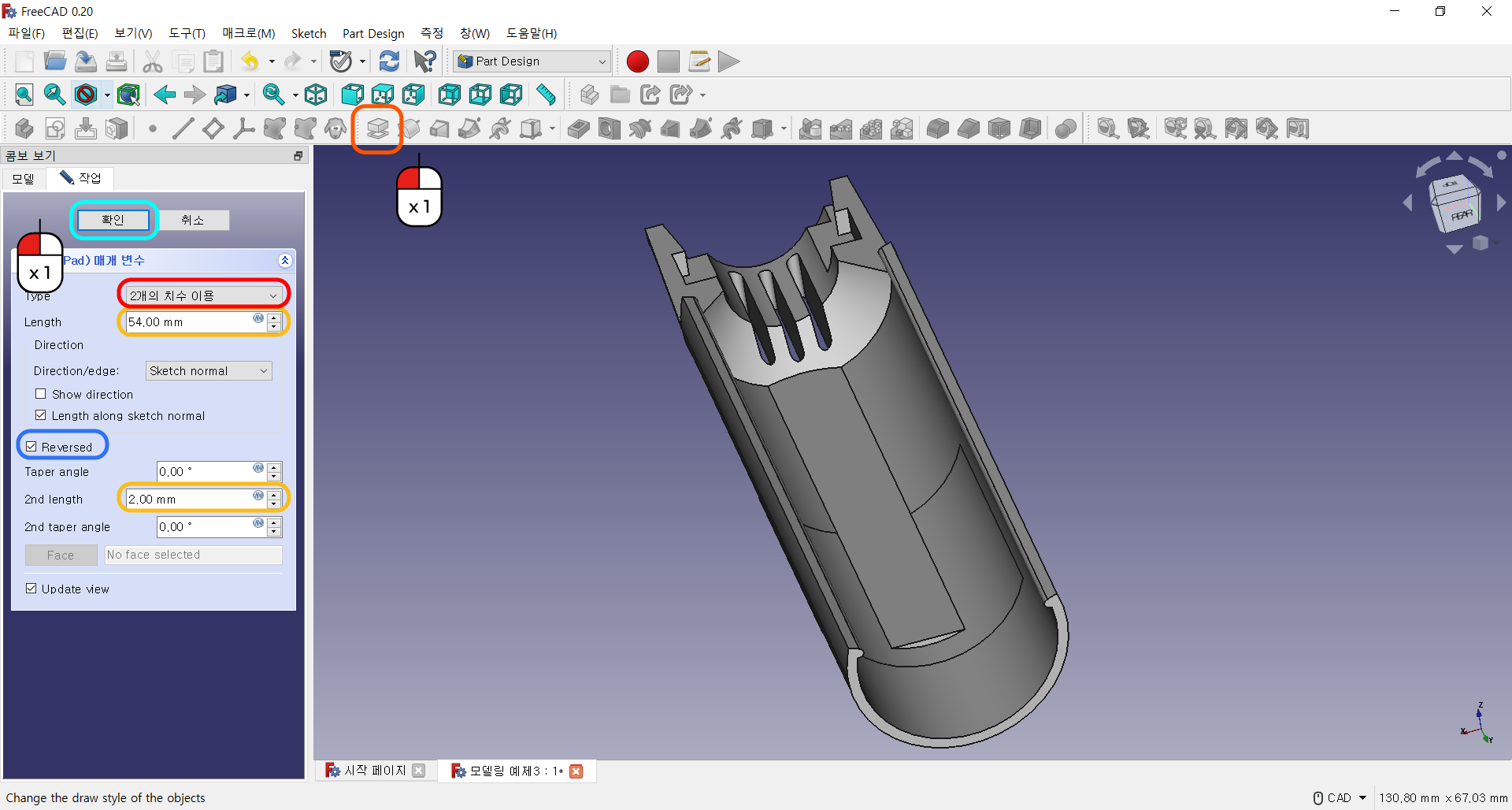

Step.22
../../_images/FreeCad_EX3_21.png

돌출 버튼을 눌러줍니다.
Type 항목을 ‘2개의 치수 이용’ 으로 변경해줍니다.
Length는 54mm 를 입력합니다.
2nd Length는 2mm를 입력합니다.
방향이 다르다면, Reversed 항목을 체크해줍니다.
확인 버튼을 눌러줍니다.

Step.23

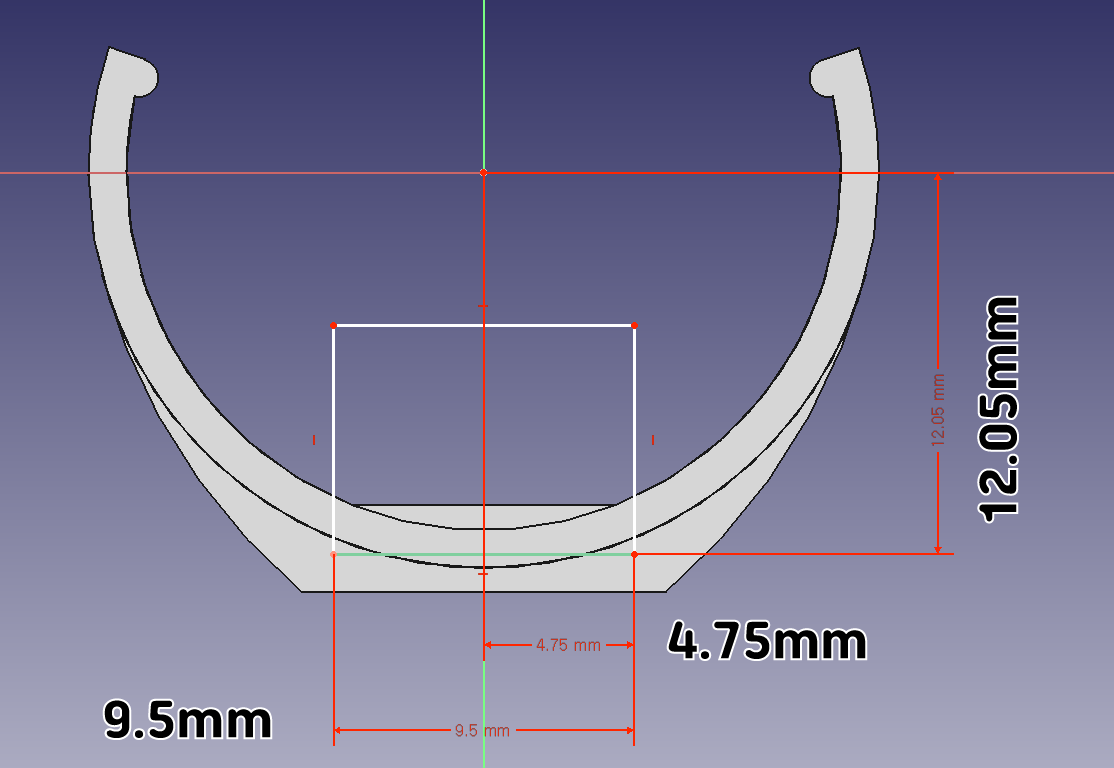

../../_images/FreeCad_EX3_22.png

다시 XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.24

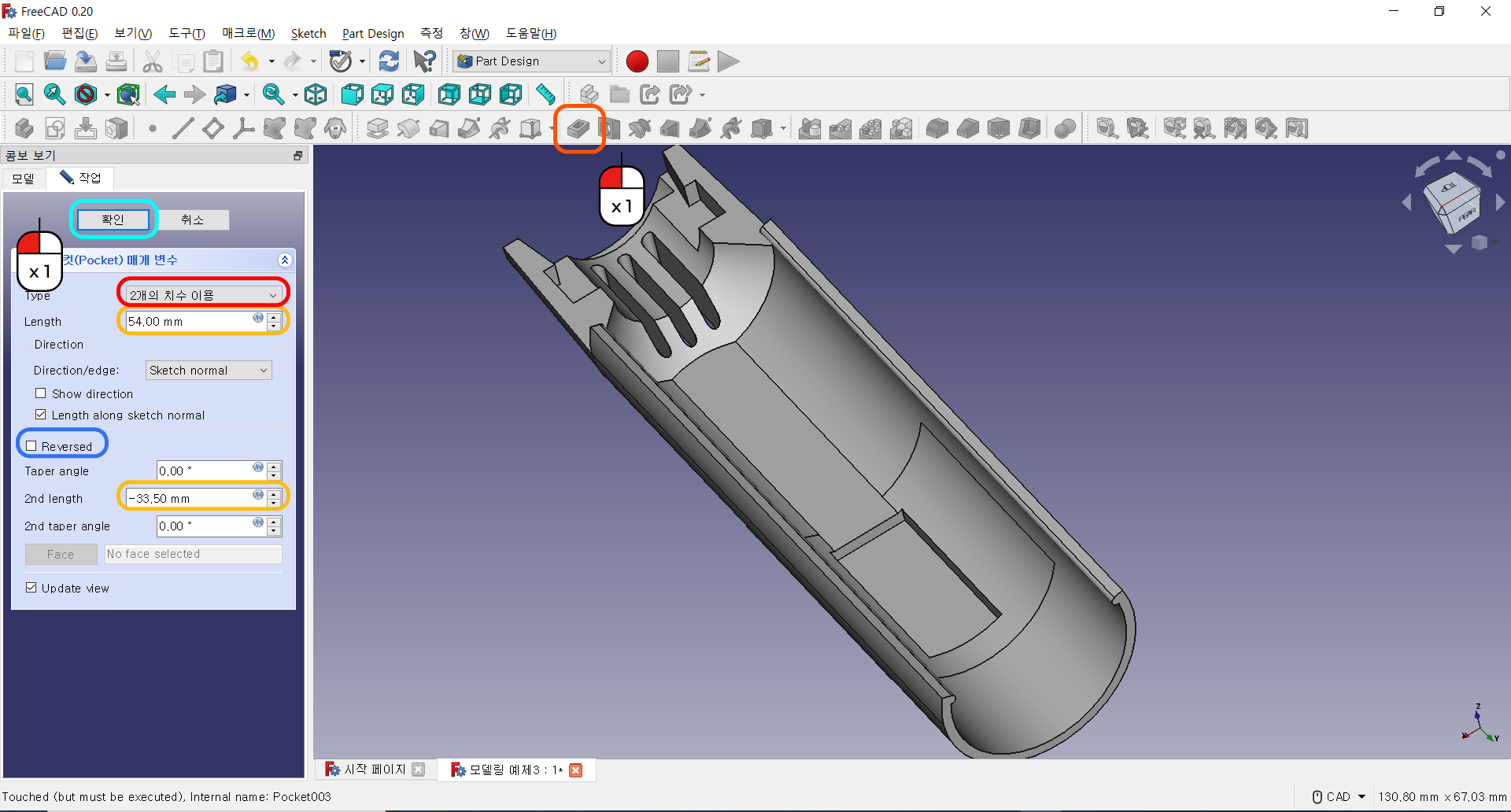

../../_images/FreeCad_EX3_23.png

돌출 컷 버튼을 눌러줍니다.
Type 항목을 ‘2개의 치수 이용’ 으로 변경해줍니다.
Length는 54mm 를 입력합니다.
2nd Length는 -33.5mm를 입력합니다.
방향이 다르다면, Reversed 항목을 체크해줍니다.
확인 버튼을 눌러줍니다.


사각홈이 생겼습니다. 이 홈에는 L293D가 들어갈 수 있습니다.
이 부품의 또 다른 역할 중 하나는 모터를 고정시키는 일입니다.
3D 펜에는 모터가 있어서 이 모터를 고정해야되는 윗 부분을 모델링 해야 합니다.
간단한 부분이기에 이어서 진행해 보겠습니다.


Step.25

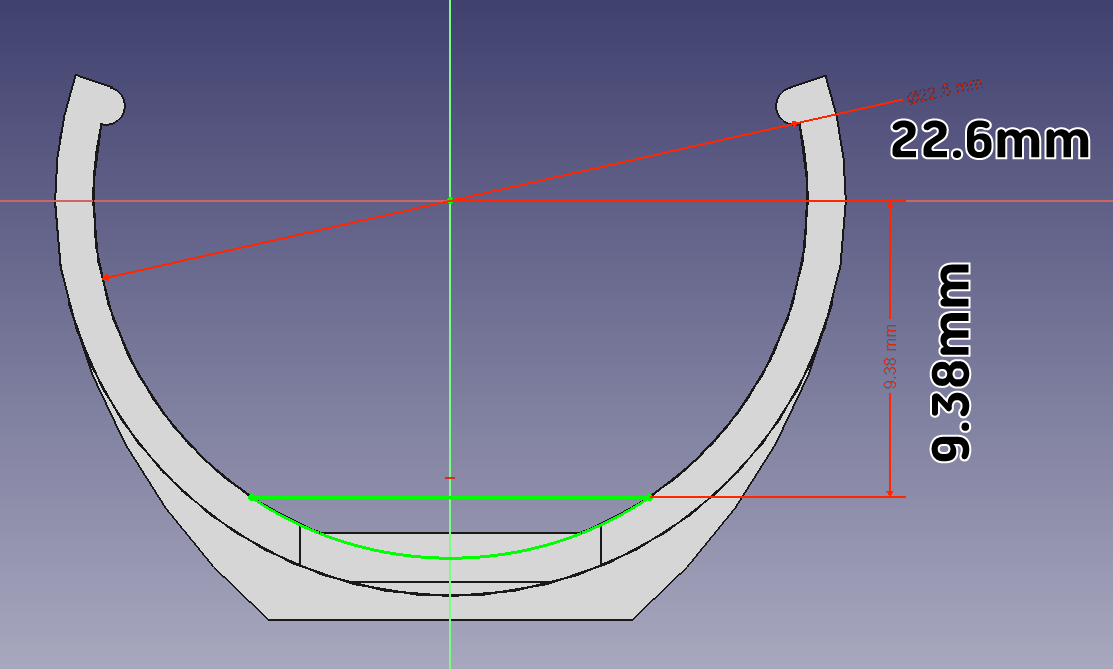

../../_images/FreeCad_EX3_24.png

다시 XZ 평면에 위와 같은 스케치를 작성해 줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.26

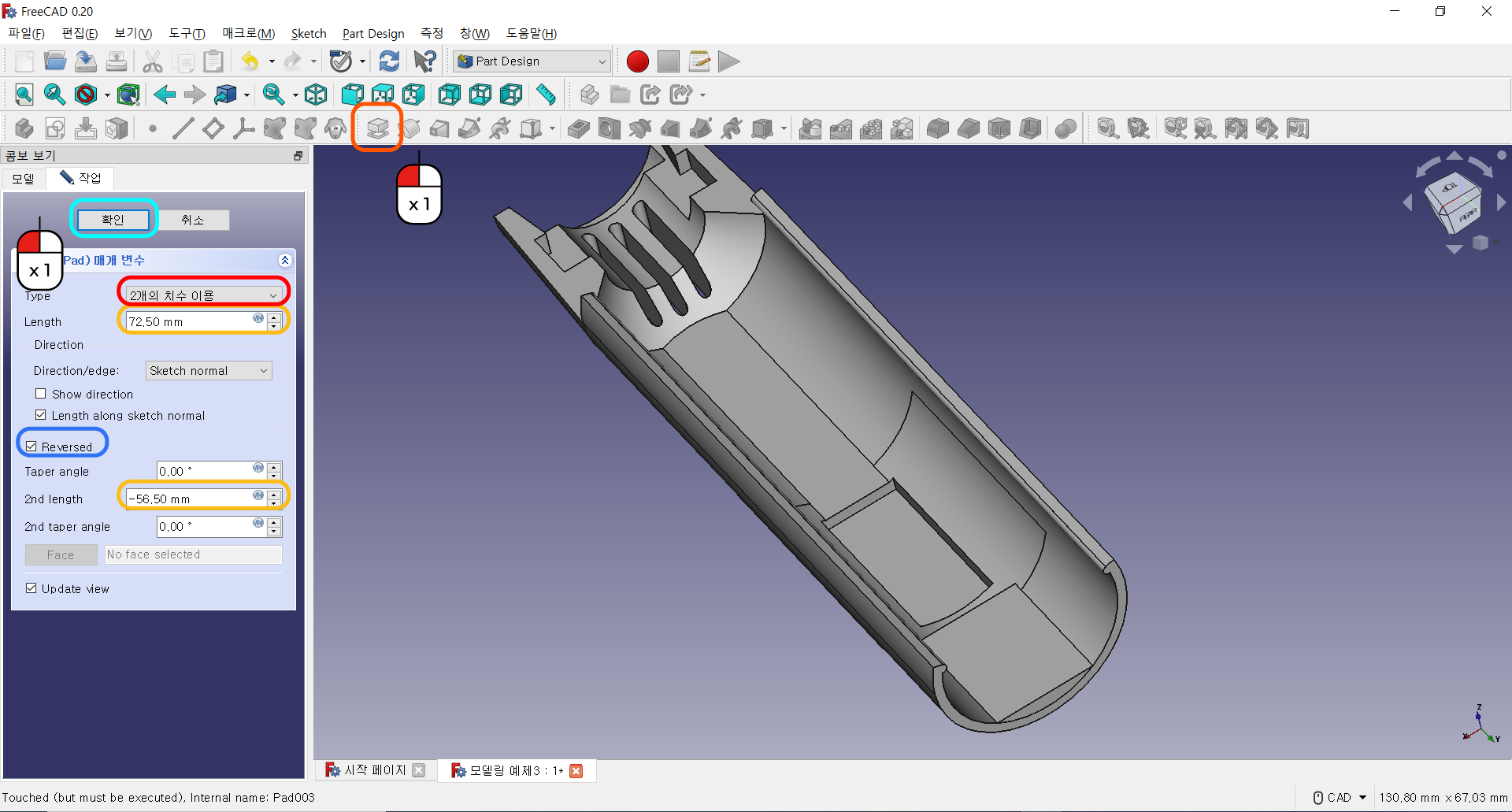

../../_images/FreeCad_EX3_25.png

돌출 버튼을 눌러줍니다.
Type 항목을 ‘2개의 치수 이용’ 으로 변경해줍니다.
Length는 72.5mm 를 입력합니다.
2nd Length는 -56.5mm를 입력합니다.
방향이 다르다면, Reversed 항목을 체크해줍니다.
확인 버튼을 눌러줍니다.


모터를 고정시켜주는 부분은 생각보다 간단했습니다.
이제 케이스 중간쯤에 있는 버튼 부분을 만들어 줄 차례입니다.

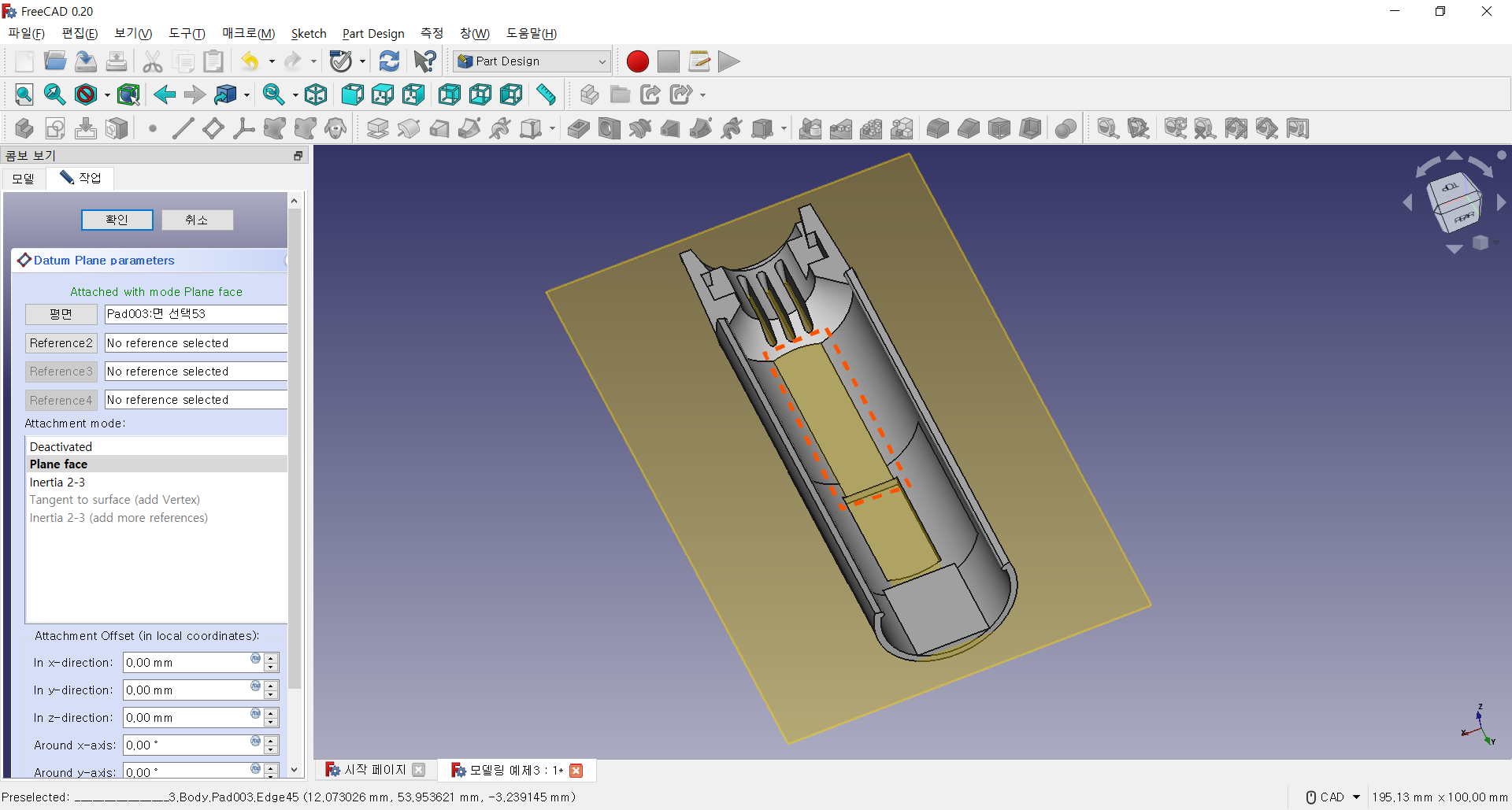

Step.27
../../_images/FreeCad_EX3_26.png

Step22에서 돌출로 생성된 면에 평면을 만들어줍니다.
확인 버튼을 눌러줍니다.

Step.28

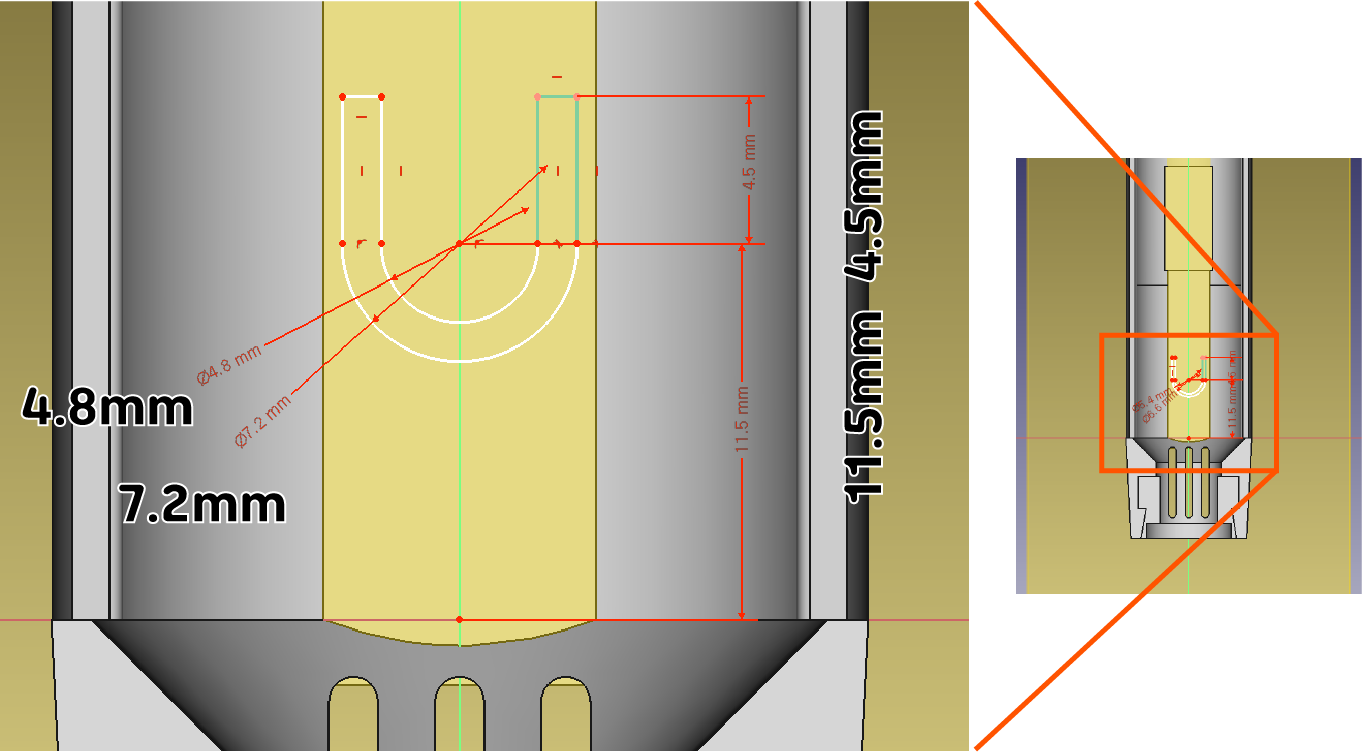

../../_images/FreeCad_EX3_27.png

만들어진 평면에 위와 같은 스케치를 작성해 줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.29

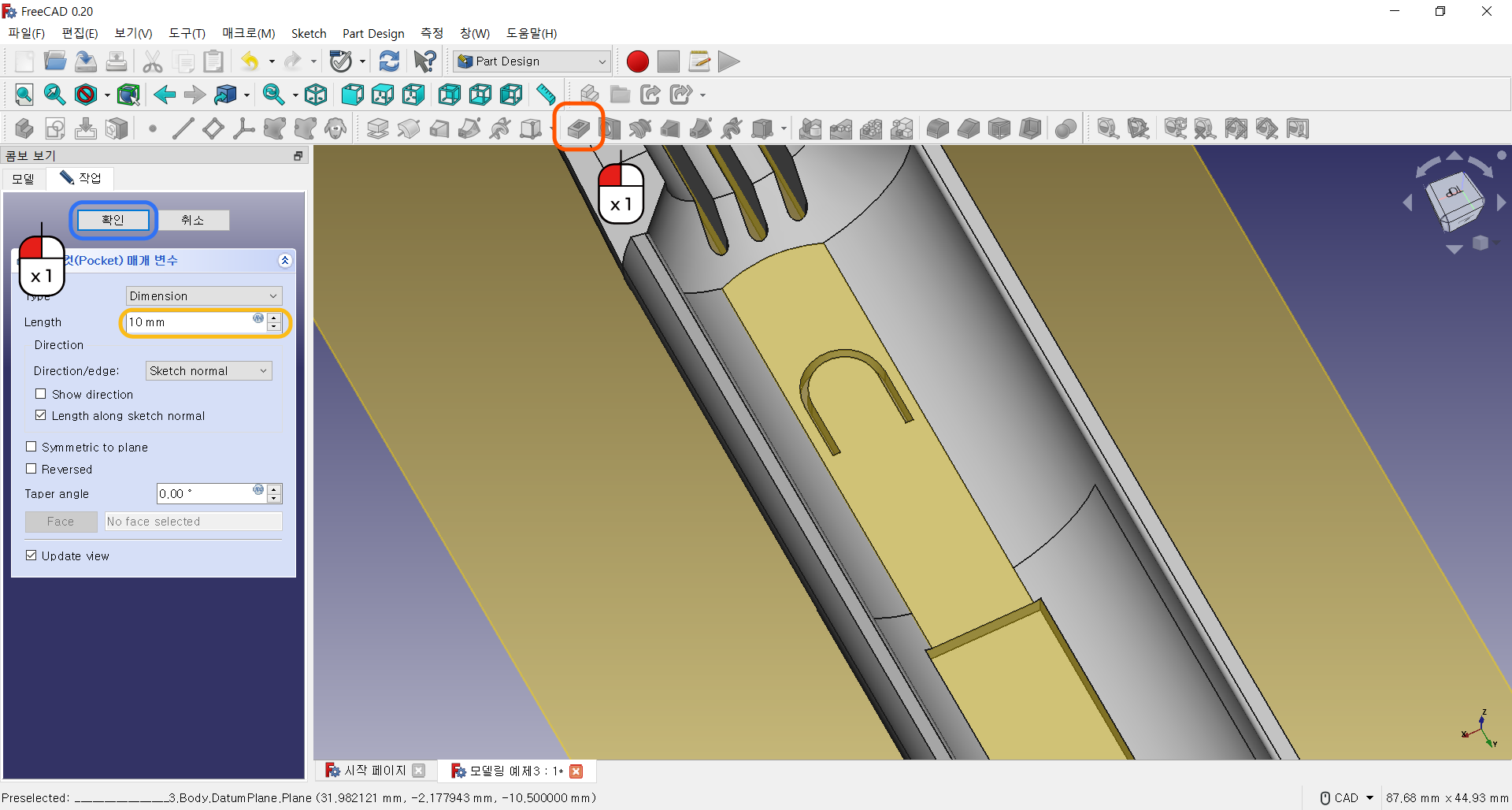

../../_images/FreeCad_EX3_28.png

돌출 컷 버튼을 눌러줍니다.
Length를 10mm로 입력합니다.
확인 버튼을 눌러줍니다.

Step.30

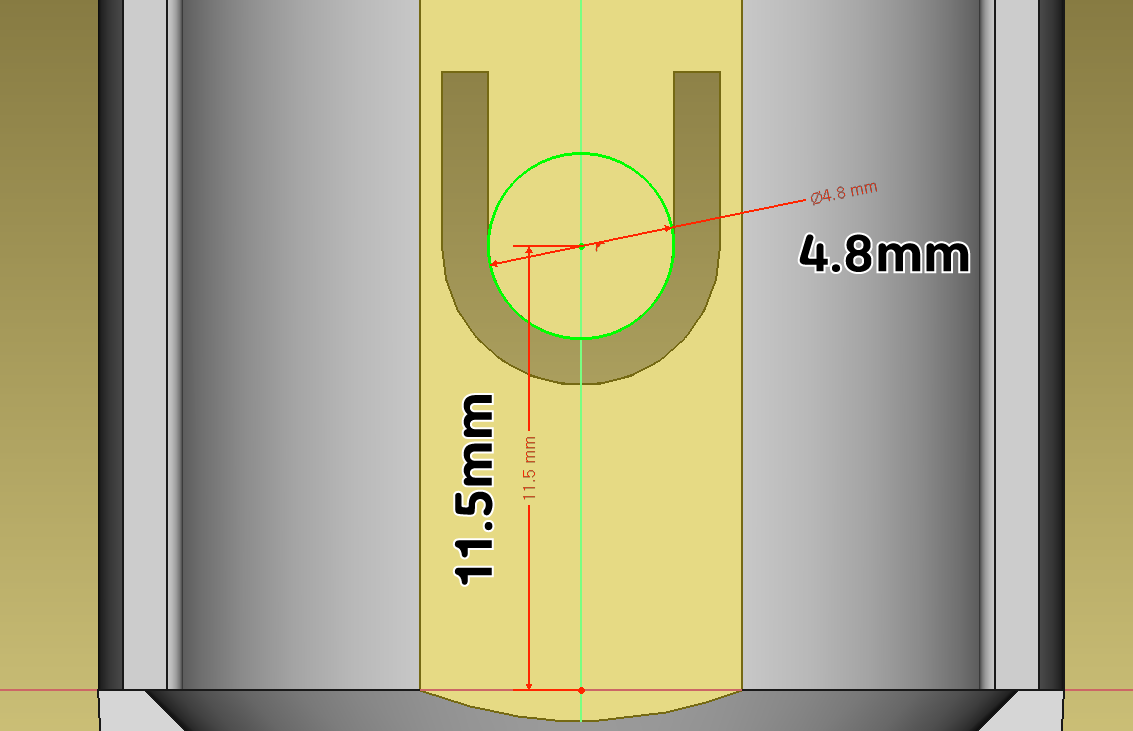

../../_images/FreeCad_EX3_29.png

다시 만들어진 평면에 위와 같은 스케치를 작성해 줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.

Step.31

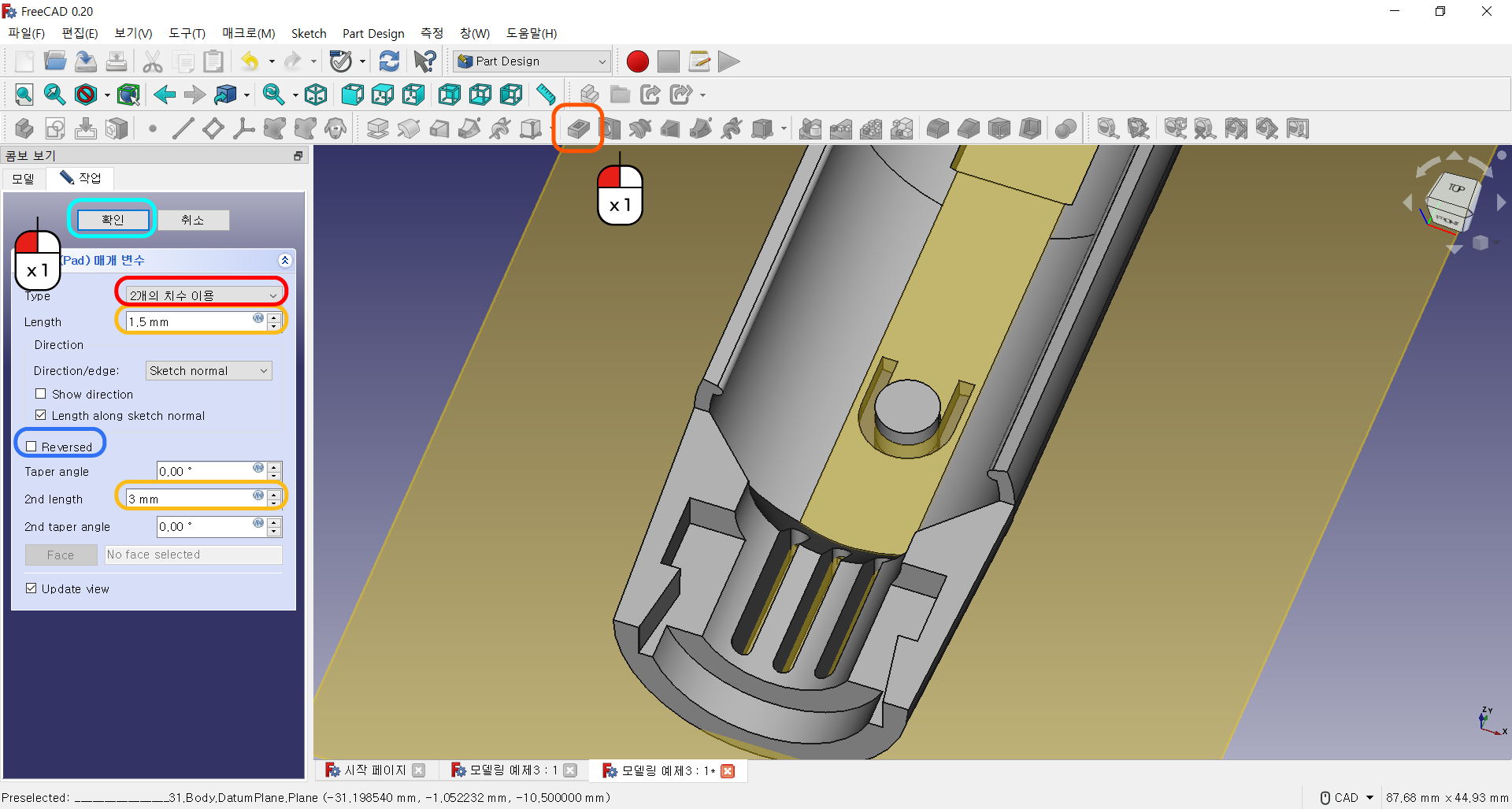

../../_images/FreeCad_EX3_30.png

돌출 버튼을 눌러줍니다.
Type 항목을 ‘2개의 치수 이용’ 으로 변경해줍니다.
Length는 1.5mm 를 입력합니다.
2nd Length는 3mm를 입력합니다.
확인 버튼을 눌러줍니다.

Step.32

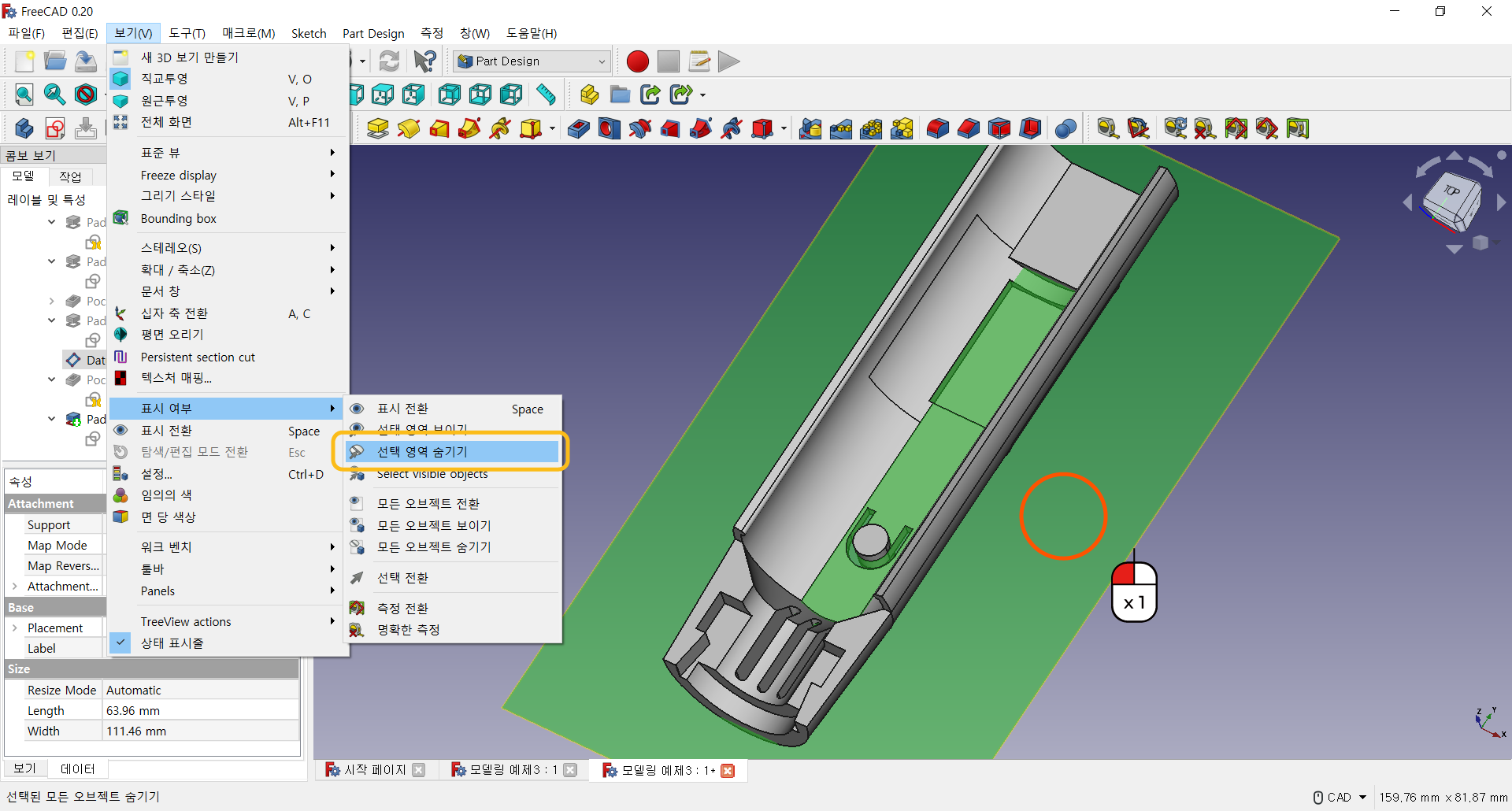

../../_images/FreeCad_EX3_31.png

작업 편의를 위해 평면을 숨겨줍니다.
생성된 평면을 선택합니다.
보기 - 표시 여부 - 선택영역 숨기기를 선택해줍니다.

Step.33

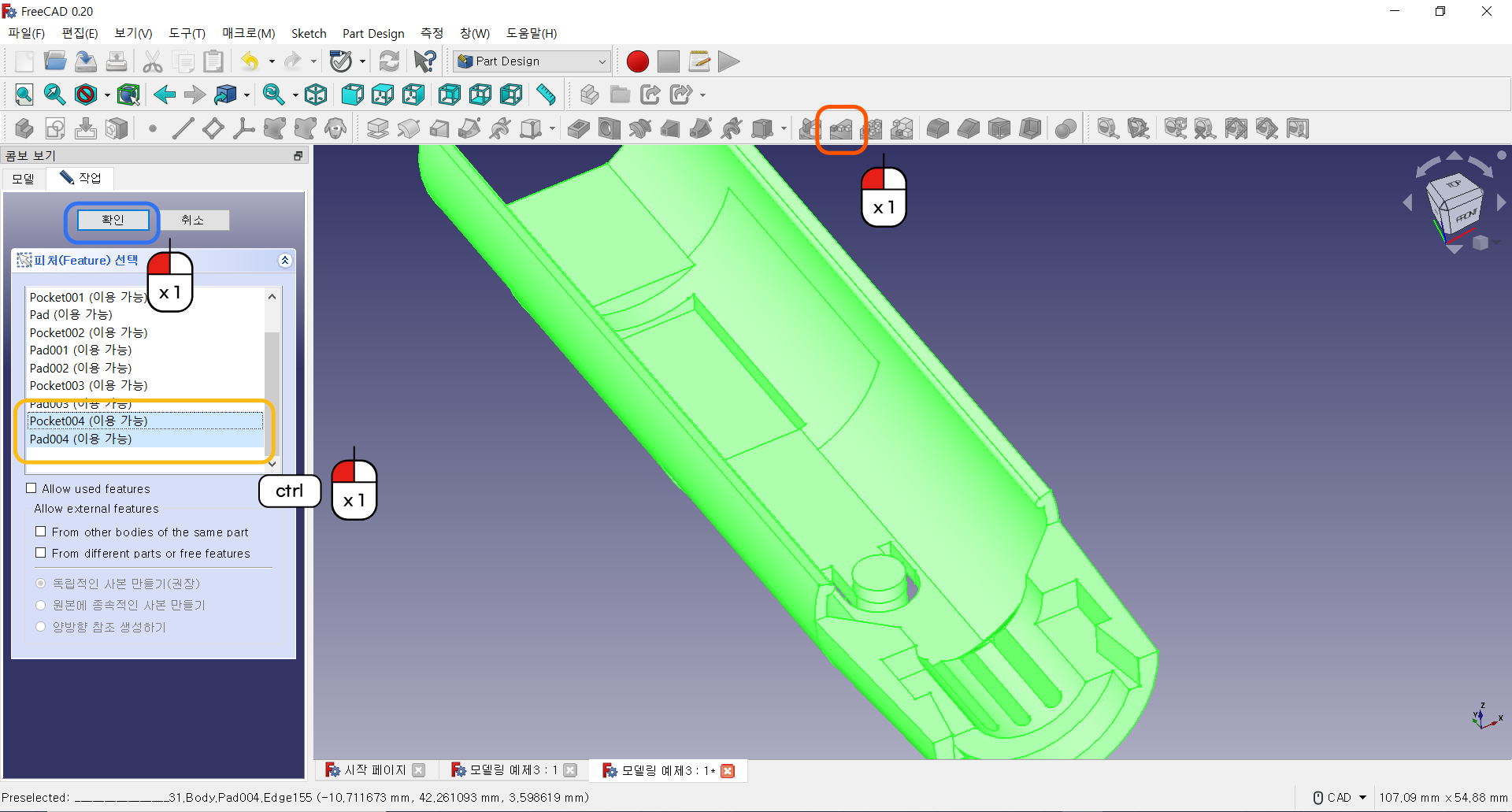

../../_images/FreeCad_EX3_32.png

선형 패턴 버튼을 눌러줍니다.
왼쪽창에서 피처(Feature) 선택에서 최근에 작성한 2개의 작업을 선택해줍니다.
연속 선택은 ctrl 키를 누른 상태에서 클릭합니다.
확인 버튼을 눌러줍니다.

Step.34

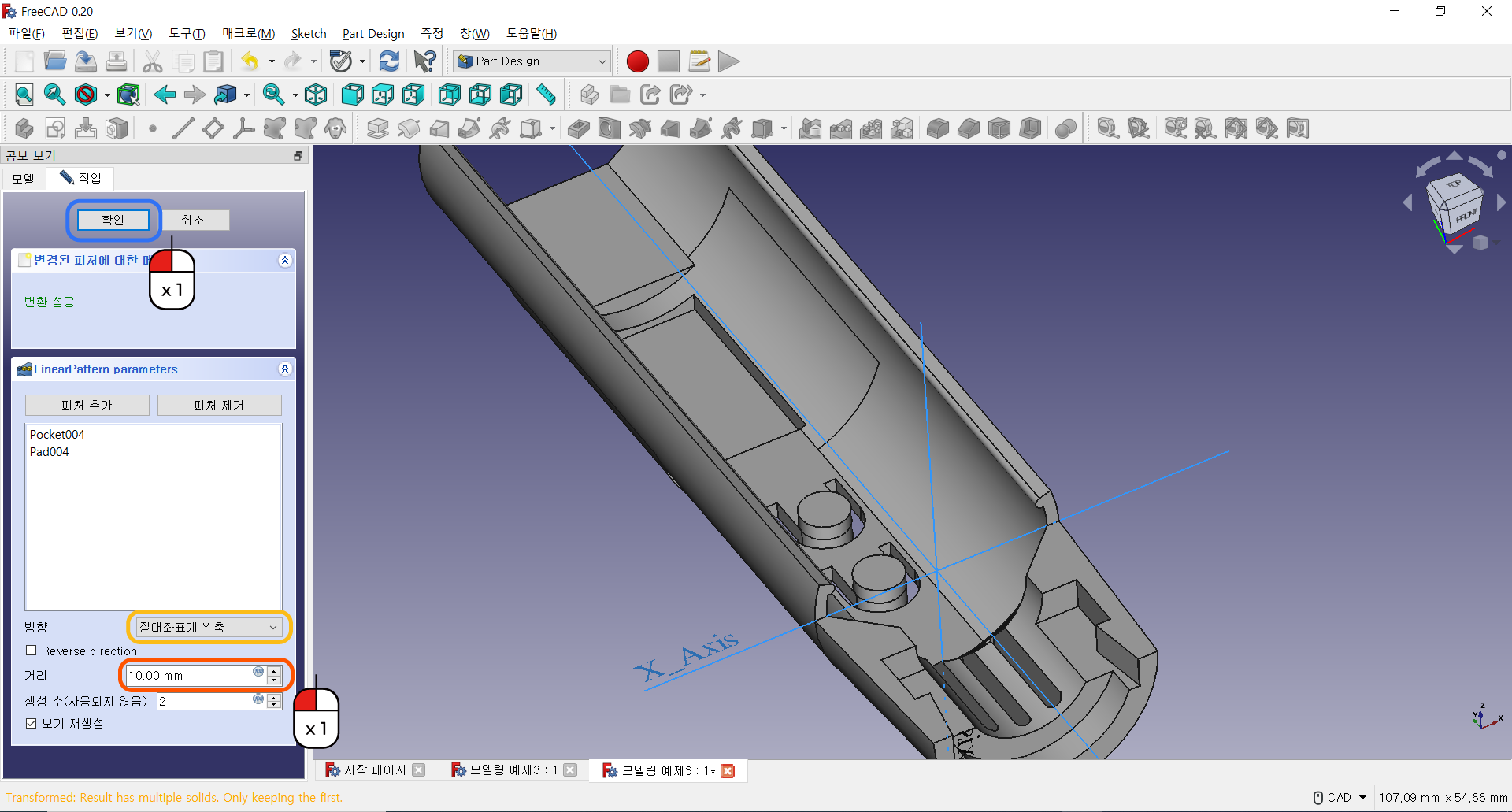

../../_images/FreeCad_EX3_33.png

방향 항목을 ‘절대좌표계 Y축’으로 변경해줍니다.
거리 항목을 10mm로 입력해줍니다.
확인 버튼을 눌러줍니다.

Step.35

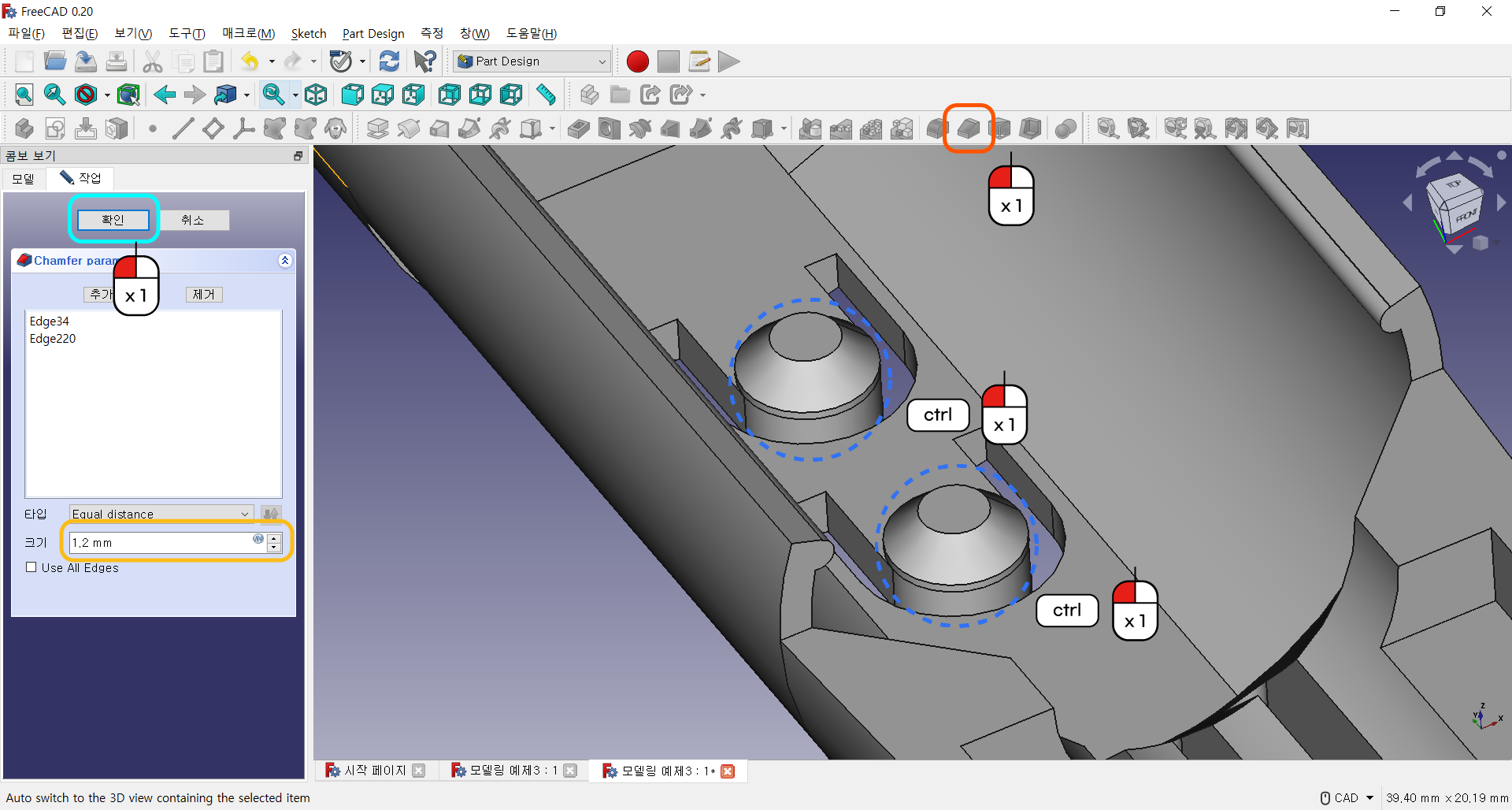

../../_images/FreeCad_EX3_34.png

step.32에서 생성된 윗면 모서리 2개를 클릭해줍니다.
두 개 선택시 ctrl 키를 누른 상태에서 클릭합니다.
모따기 버튼을 눌러줍니다.
크기를 1.2mm 로 입력합니다.
확인 버튼을 눌러줍니다.

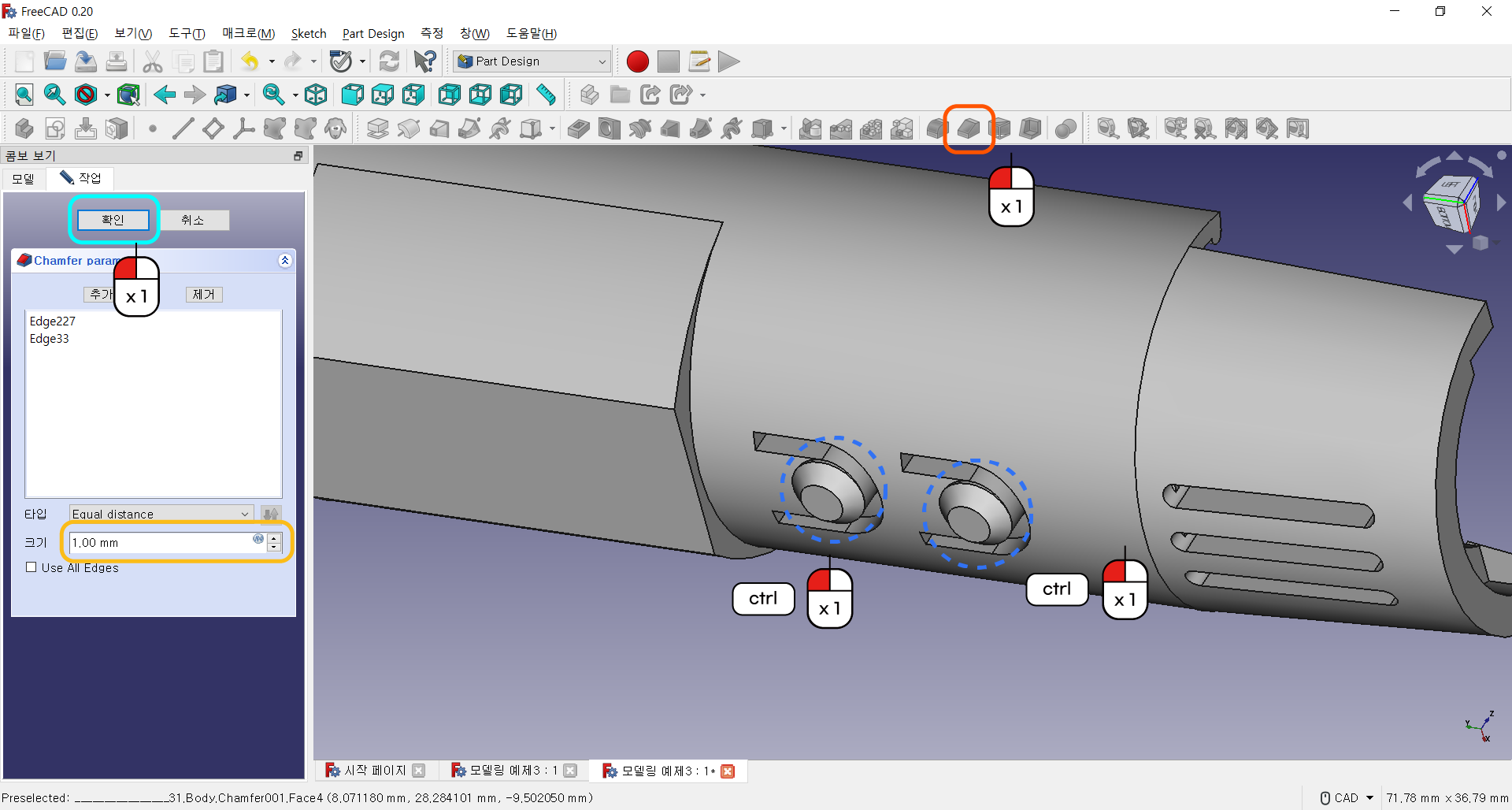

Step.36
../../_images/FreeCad_EX3_35.png

step.32에서 생성된 아랫면 모서리 2개를 클릭해줍니다.
두 개 선택시 ctrl 키를 누른 상태에서 클릭합니다.
모따기 버튼을 눌러줍니다.
크기를 1mm 로 입력합니다.
확인 버튼을 눌러줍니다.

버튼 부분이 완료되었습니다. 이제 마무리로 모형의 모서리들을 뾰족하지 않게 하기 위해 모따기를 해주도록 하겠습니다.

Step.37

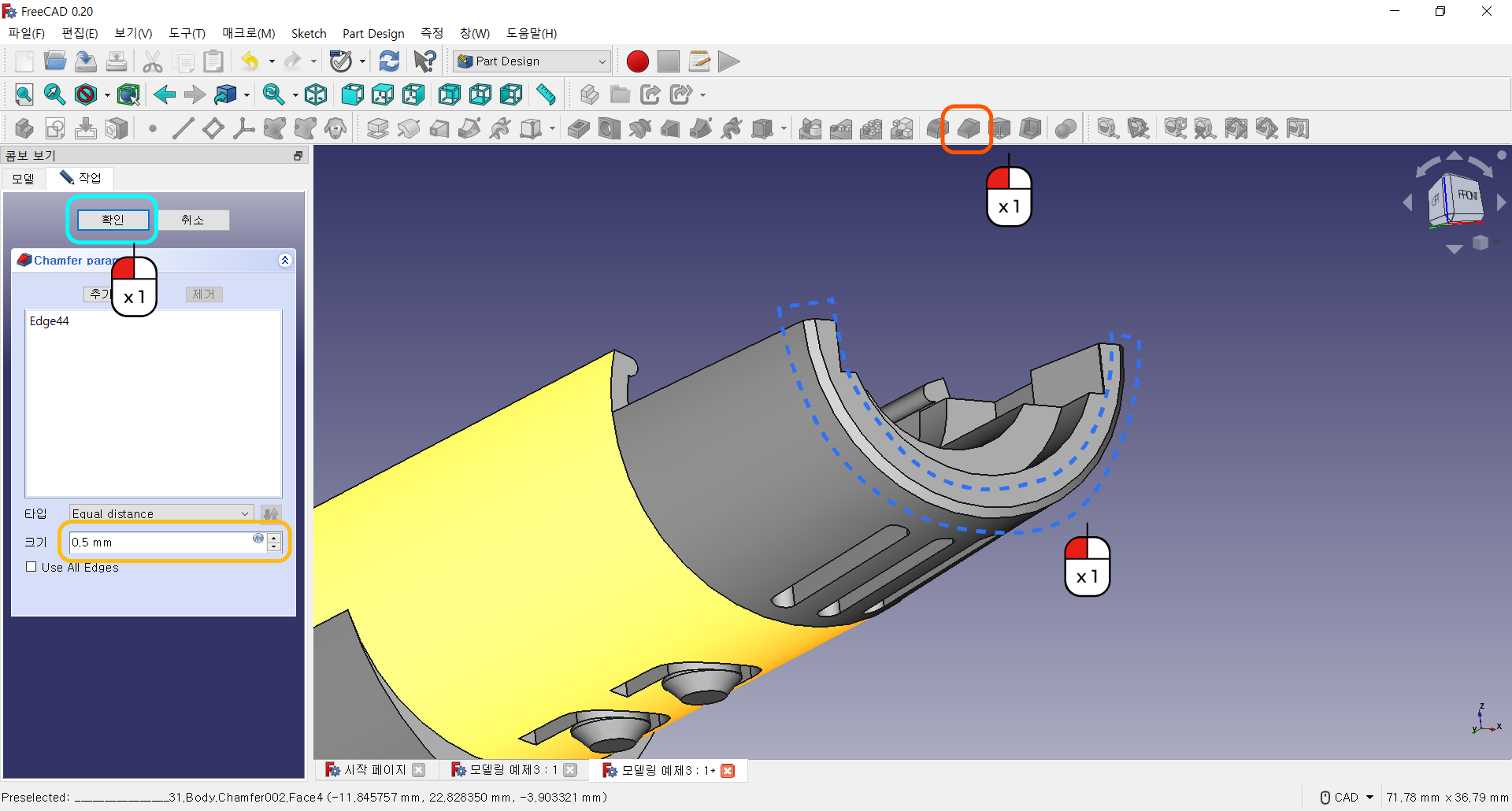

../../_images/FreeCad_EX3_36.png

모형의 앞 부분의 아랫 모서리를 클릭합니다.
모따기 버튼을 눌러줍니다.
크기를 0.5mm 로 입력합니다.
확인 버튼을 눌러줍니다.

Step.38

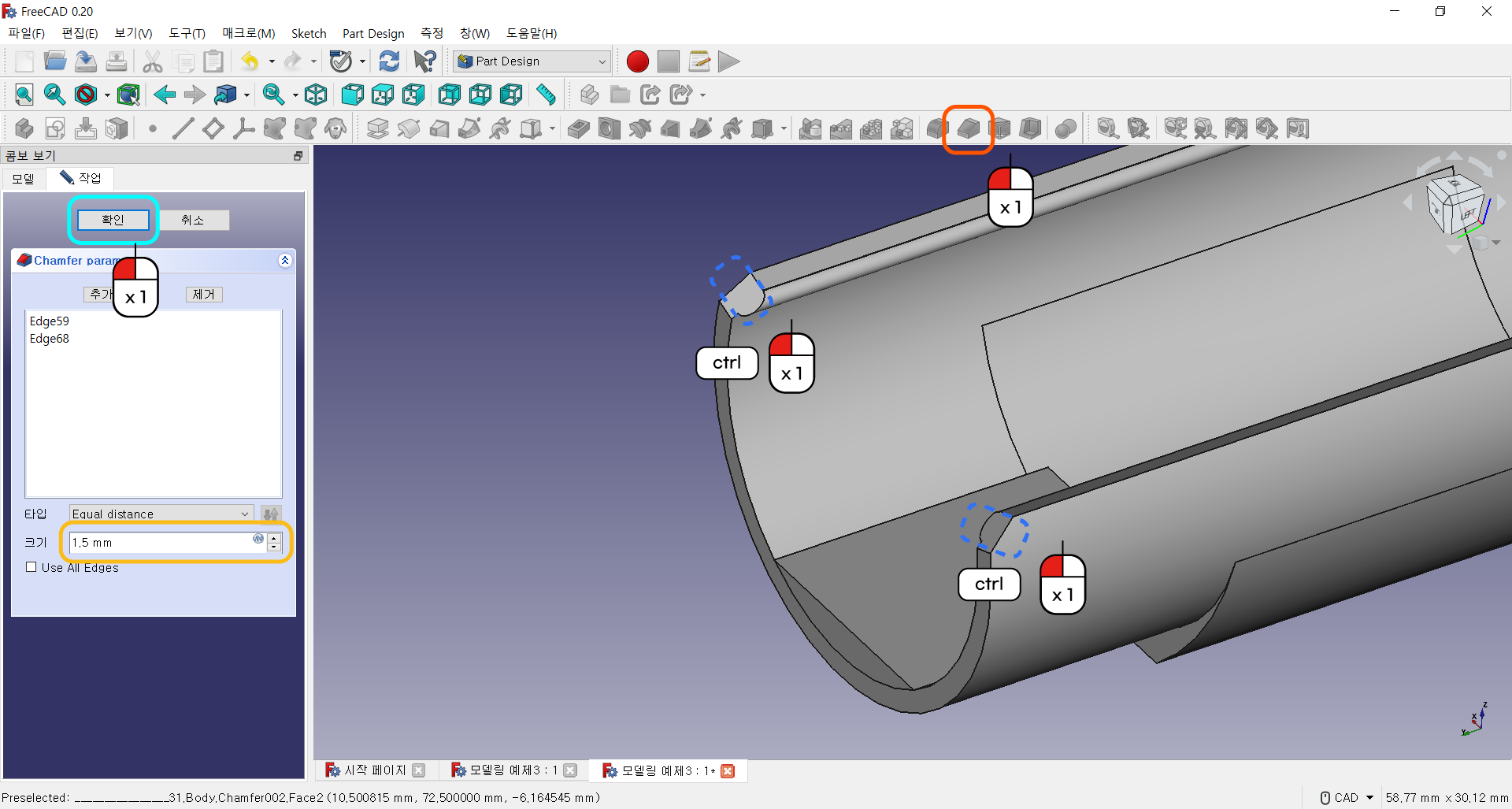

../../_images/FreeCad_EX3_37.png

모형의 뒷 부분의 윗 모서리 2개를 클릭합니다.
두 개 선택시 ctrl 키를 누른 상태에서 클릭합니다.
모따기 버튼을 눌러줍니다.
크기를 1.5mm 로 입력합니다.
확인 버튼을 눌러줍니다.

이제 마지막 부분이 남아 있습니다. 모따기를 적용하기 어려운 부분이 있습니다.
사진 추가
L293D의 공간을 마련하기 위해 만들어 준 부분의 모서리입니다.
그루브 라는 기능을 이용해서 모따기 처럼 효과를 주도록 하겠습니다.

Step.39

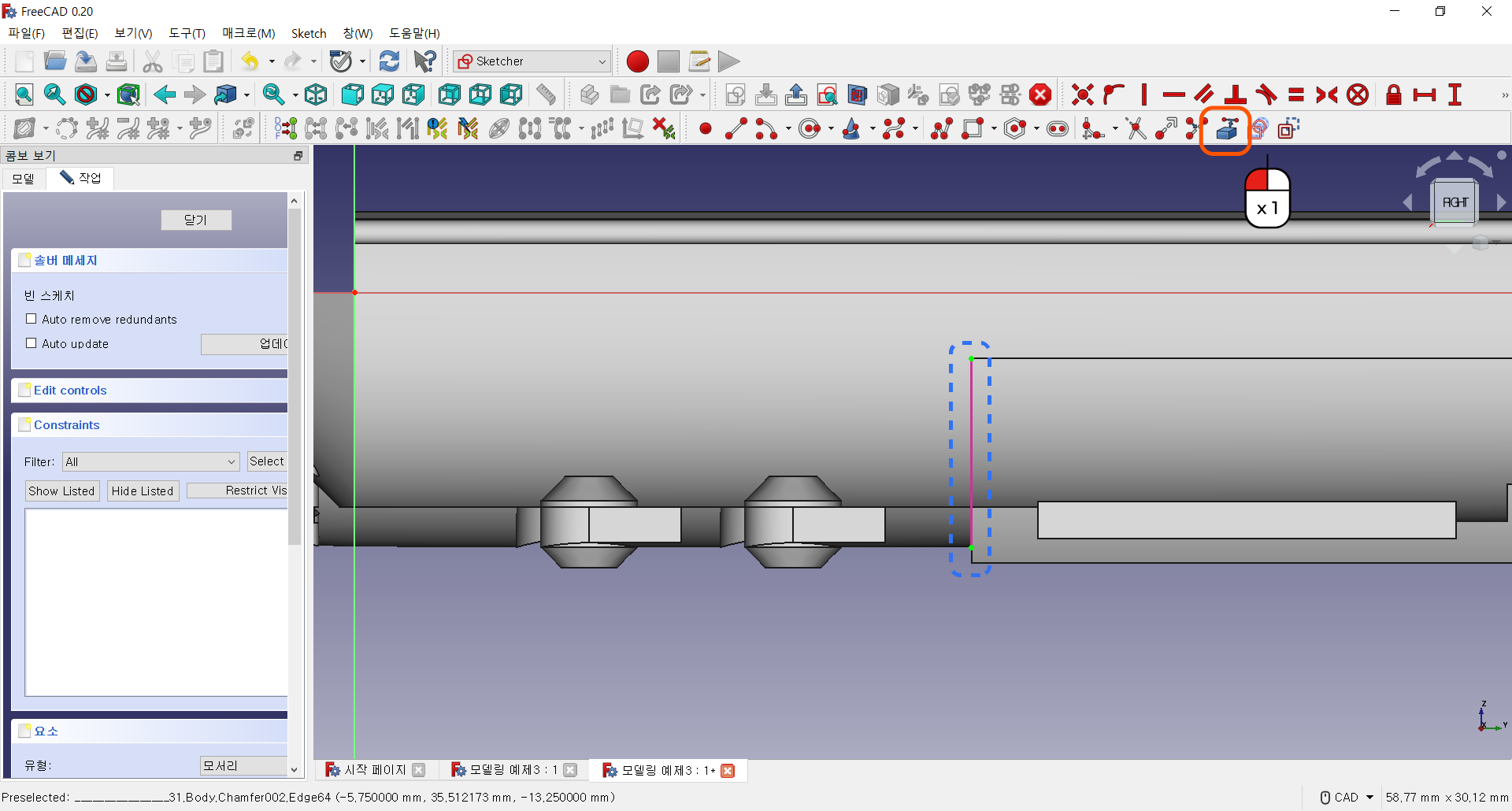

../../_images/FreeCad_EX3_38.png

이번에는 YZ 평면에 스케치를 생성해줍니다.
스케치 그리기 전 View section 기능을 사용해줍니다.
외부 Geometry 버튼을 눌러줍니다.
그림과 같이 세로로 길게 된 부분을 클릭해줍니다.


Step.40

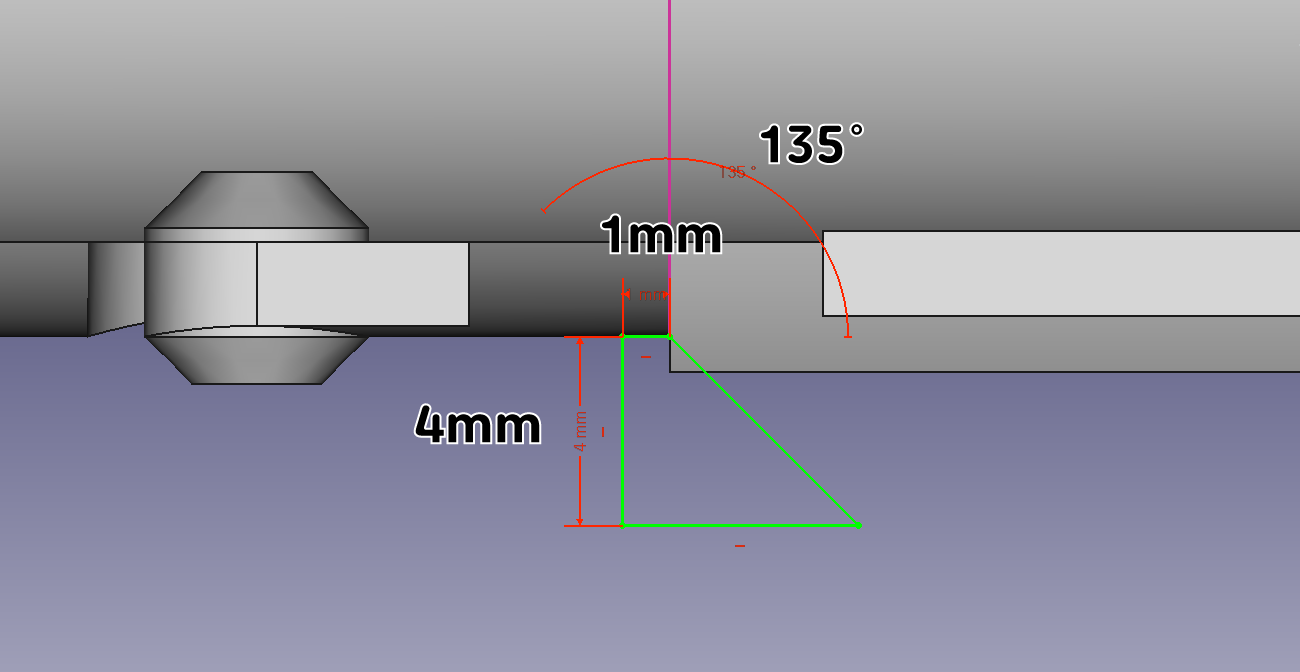

../../_images/FreeCad_EX3_39.png

step.39에서 생성한 보조선 끝점을 기준으로 그림과 같이 스케치를 작성해줍니다.


Step.41

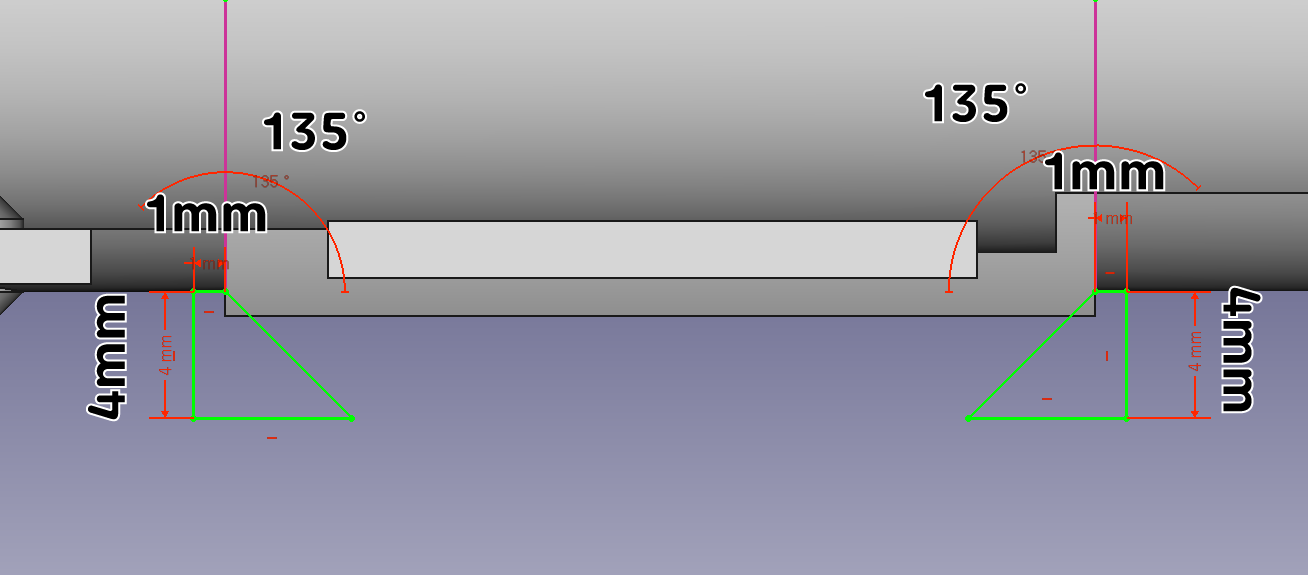

../../_images/FreeCad_EX3_40.png

반대편도 동일하게 작성해줍니다.
닫기 버튼을 눌러 스케치를 빠져나옵니다.


Step.42

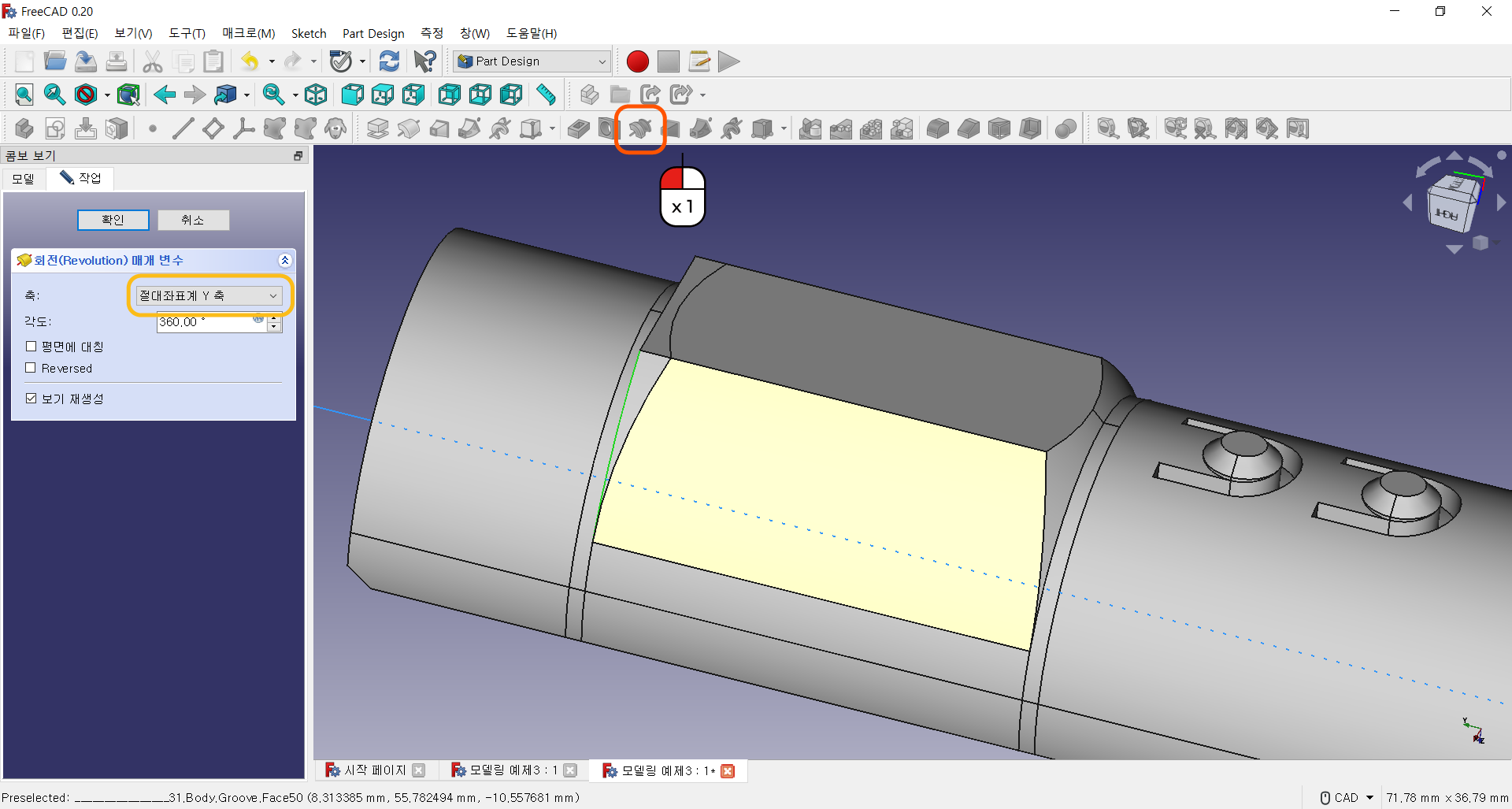

../../_images/FreeCad_EX3_41.png

그루브 는 회전과 유사하지만, 부피를 생성하는것이 아닌 제거합니다.
그루브 버튼을 눌러줍니다.
축 항목을 ‘절대좌표계 Y축’ 으로 변경해줍니다.
스케치 모양을 y축으로 회전시키면서 만나는 부분을 제거해줍니다.


Step.43

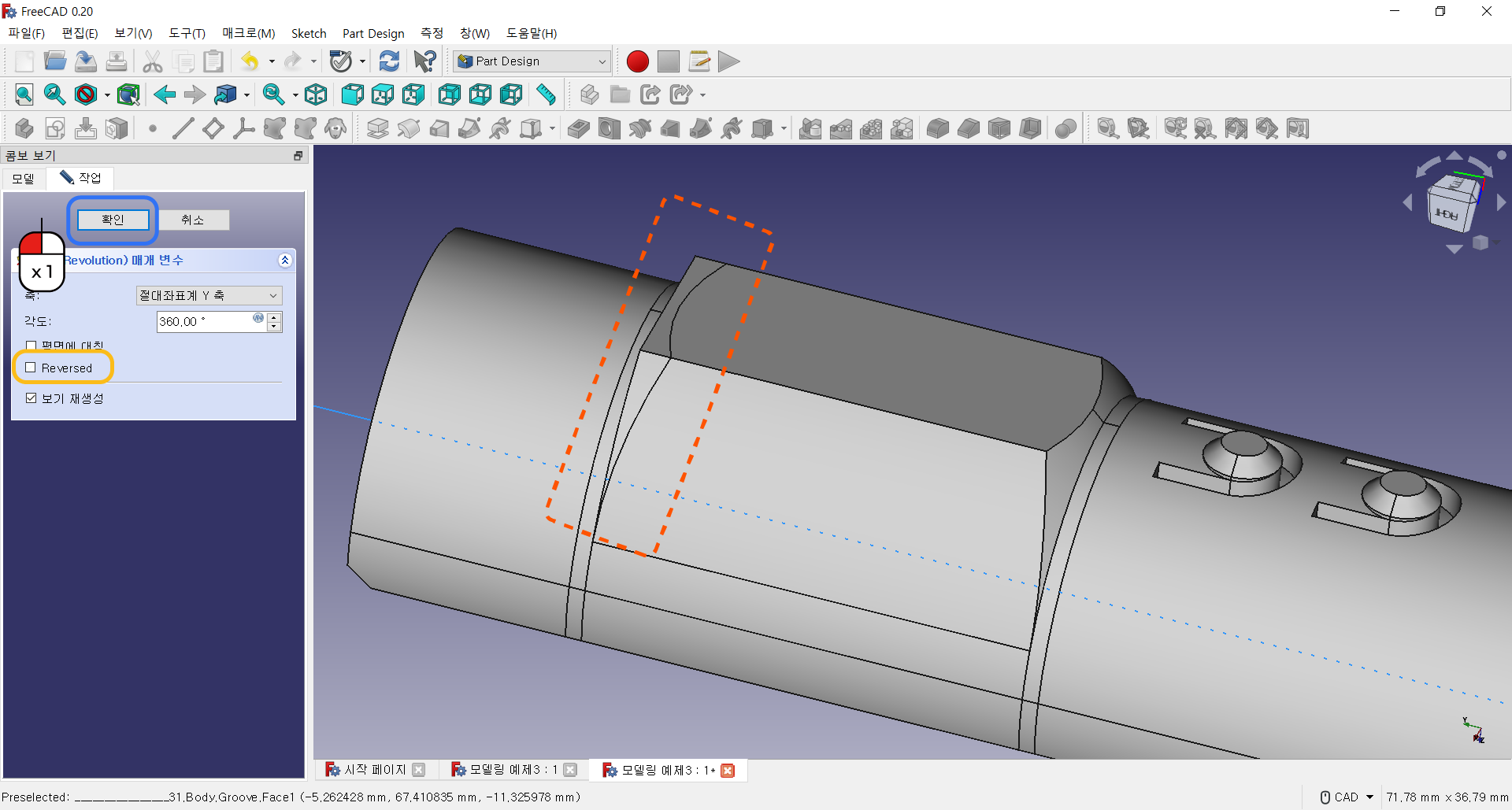

../../_images/FreeCad_EX3_42.png

만일 뒷부분이 제대로 제거가 안되었을 수 있습니다.
왼쪽 항목중 Reversed 항목을 체크해줍니다.
마무리 되면, 확인 버튼을 눌러줍니다.


3번째 3D 펜 부품도 모델링을 끝냈습니다. 이번 부품은 역할이 많았습니다.
커버의 역할을 하면서도, 버튼을 누를 수 있게 해야하고, 모터를 고정되도록 모델링을 해야했습니다.
다음 부품은 마지막 부품입니다. 같이 진행해보겠습니다.
