스케치 편집 기능

이제는 그려진 도형을 이리저리 수정하고 다듬는 기능을 알아봅니다.

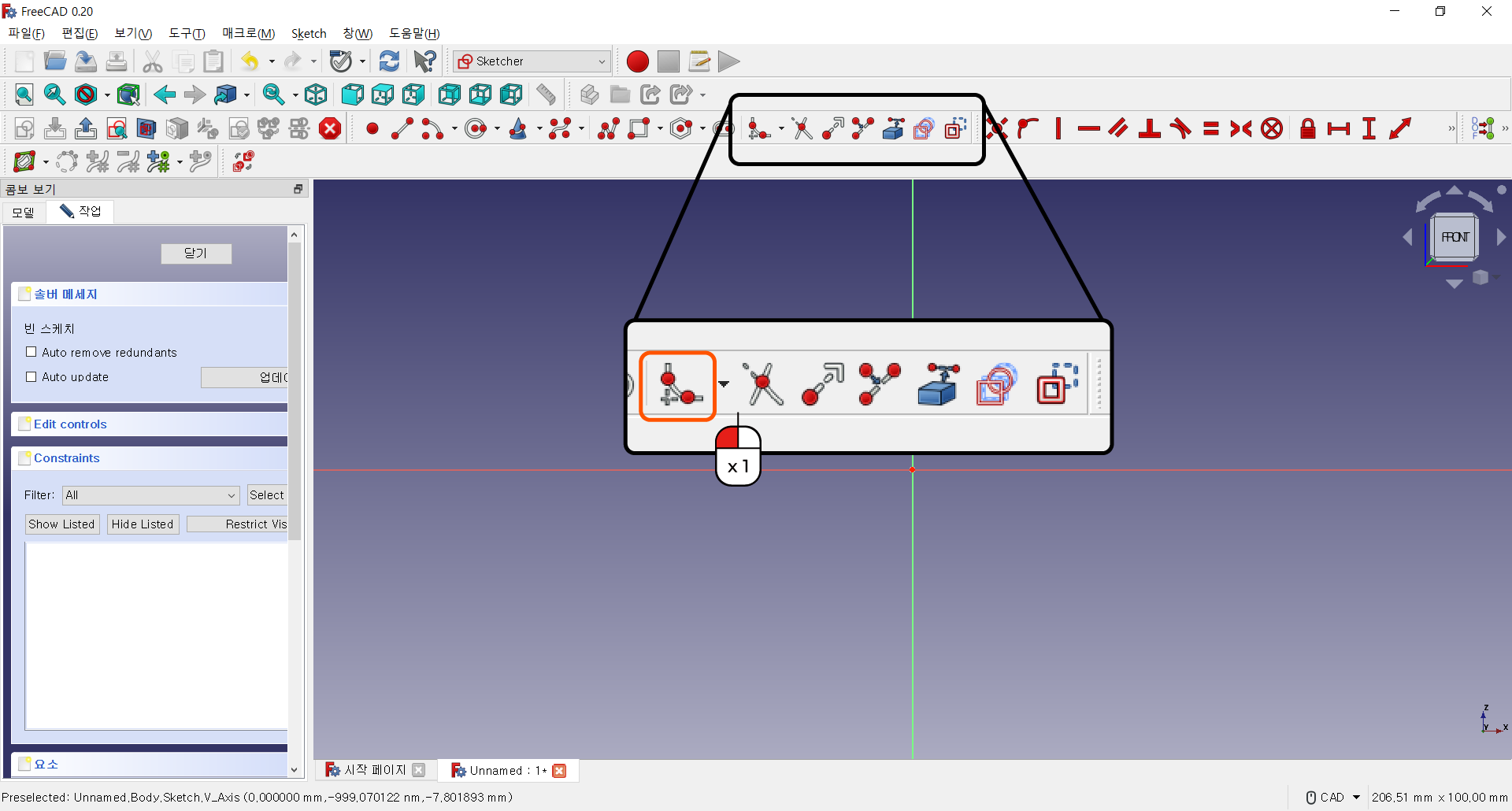

../../_images/FreeCad_Sketch_14.png

편집 기능의 첫 번째는 모깍기(Fillet) 입니다. 모서리를 깍는다는 말인데 파트 디자인에서도 사용됩니다.
여기에서는 사각형을 기준으로 설명 드리겠습니다.

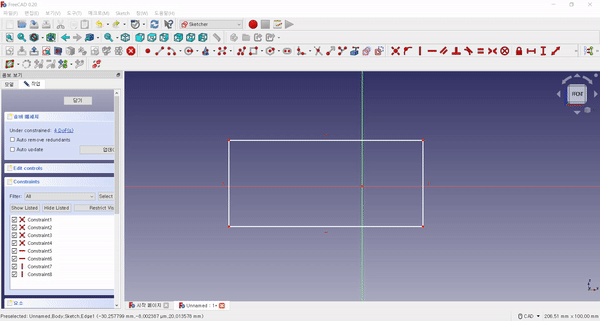

../../_images/FreeCad_Sketch_15.gif

2개의 직선을 연속으로 클릭해주면, 꼭지점이 둥글게 변경됩니다.

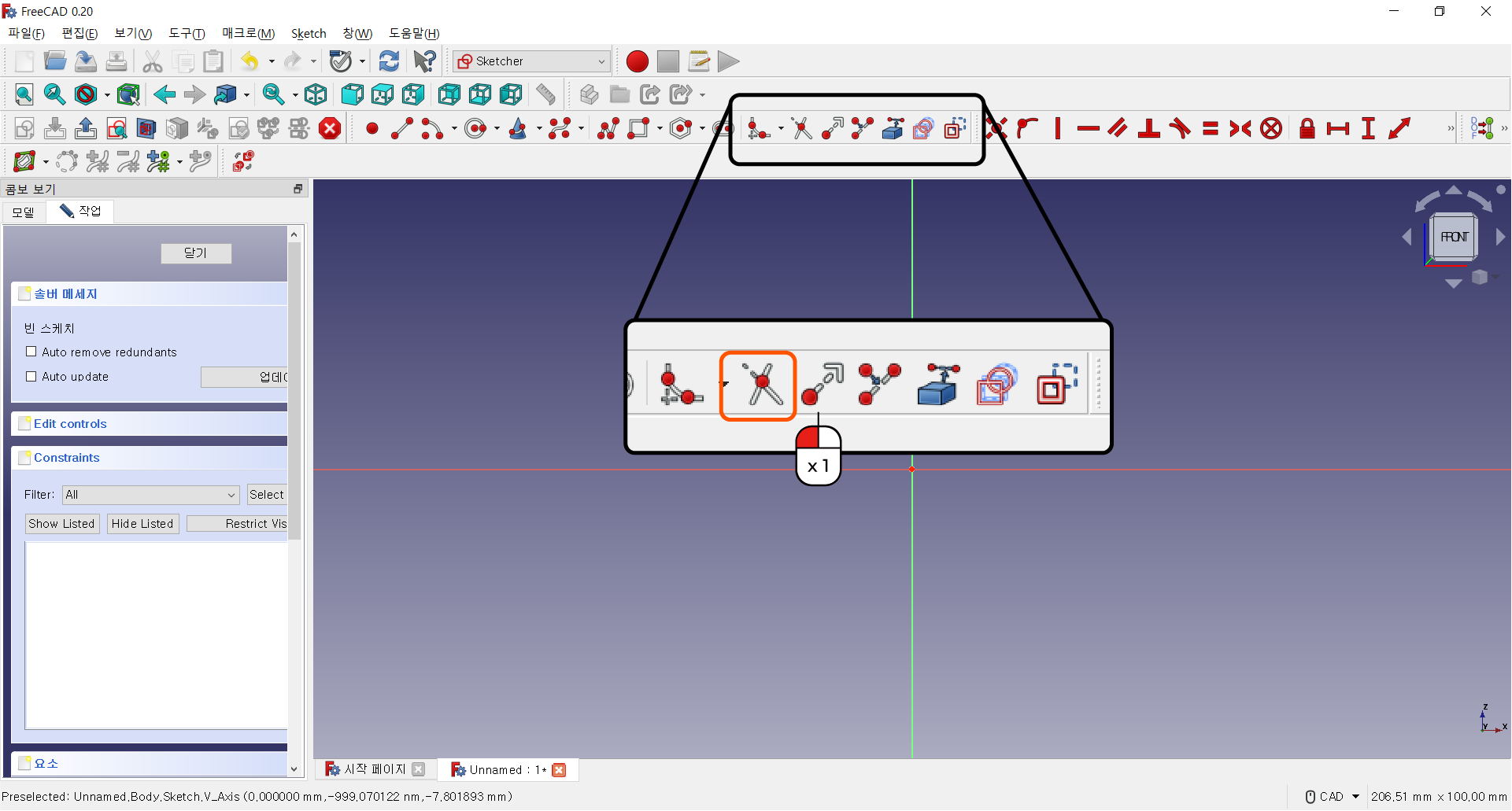

../../_images/FreeCad_Sketch_16.png

두번째 기능으로는 잘라내기(Trim) 입니다.
교차된 선들 중에 필요없는 선들을 제거하는 기능입니다.

../../_images/FreeCad_Sketch_17.gif

잘라내기 기능을 선택하고 교차된 선중 제거할 선을 클릭하면, 선이 제거됩니다.

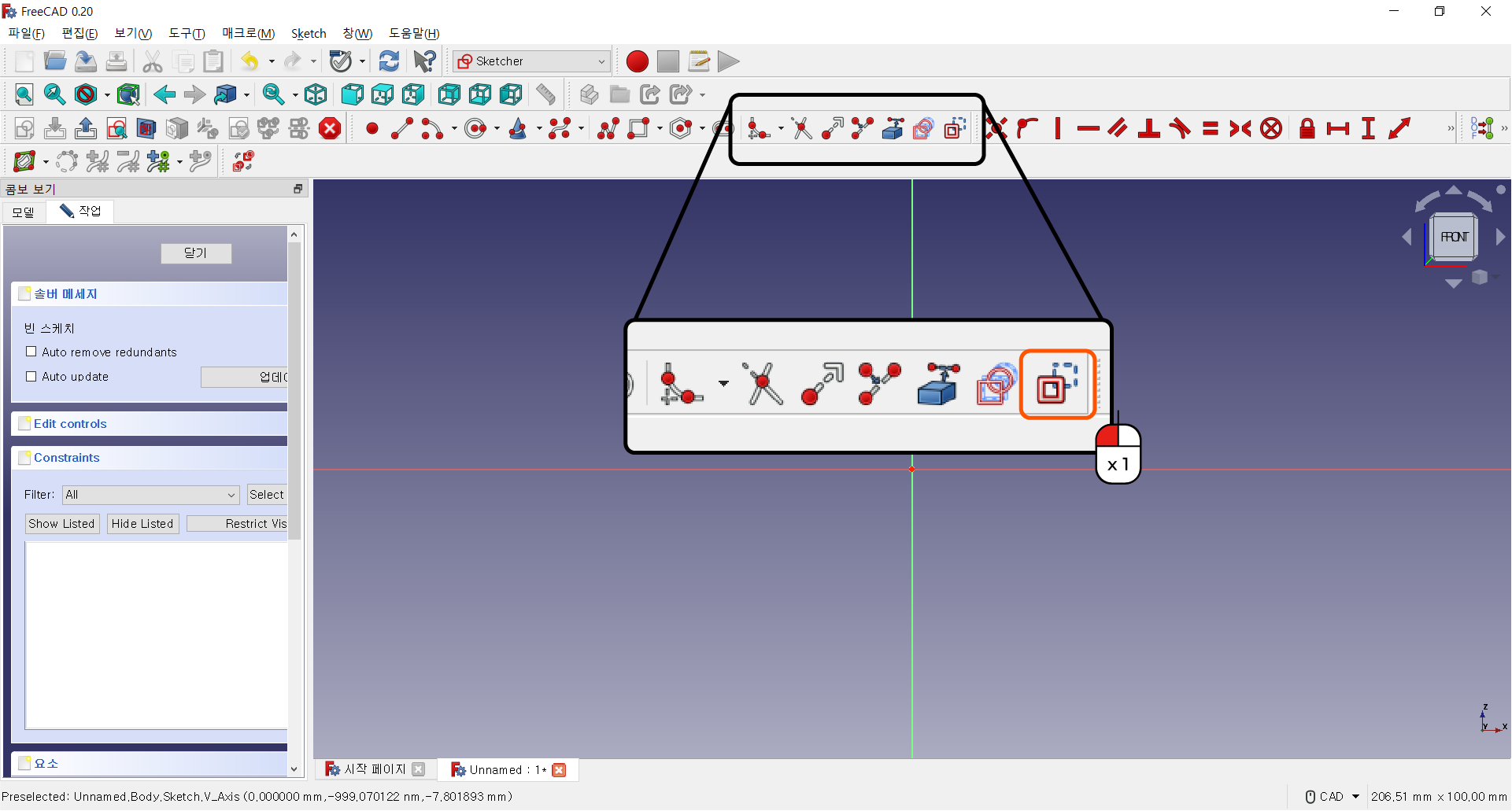

../../_images/FreeCad_Sketch_18.png

세번째 기능으로는 Geometry 타입 변경 입니다.
이 기능은 그려진 선을 실제 사용할 선이 아니라 참조만할 선으로 변경해주는 겁니다.
보조선이라고 이해하시면 됩니다.

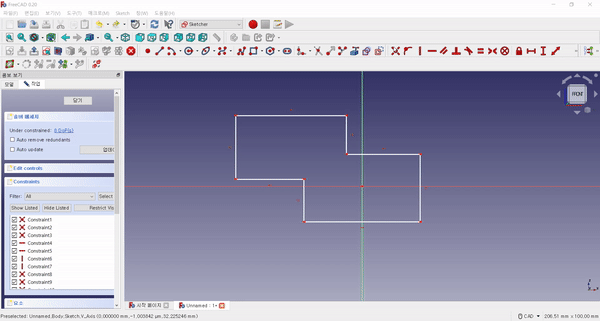

../../_images/FreeCad_Sketch_19.gif

이 기능은 그려진 선을 먼저 선택하고, Geometry 타입 변경 버튼을 눌러줍니다.
눌러주면, 선의 색상이 파란색으로 변하게 됩니다. 이 선은 보조선으로 인식합니다.
