스위치 버튼 사용
본격적으로 3D 펜에 활용되는 기능들을 구현해봅니다.
먼저 살펴볼 것은 버튼 입니다. 이번 챕터에서는 버튼을 이용해서 LED를 껏다가 킬수있도록 구현하는 것이 목표입니다.
3D 펜에 버튼은 총 4개가 있습니다. 앞쪽 2개(A,B) 뒤쪽 2개(C,D) 입니다.
이 버튼은 각각 아두이노에 연결되어 있습니다.
위와 같이 A,B,C,D 버튼은 각각 아두이노 디지털 핀의 D8,D7,D11,D12에 연결되어 있습니다. 그렇다면, 이제 버튼이 눌릴 때 마다 신호를 받게 하는 코드를 작성해볼 겁니다.

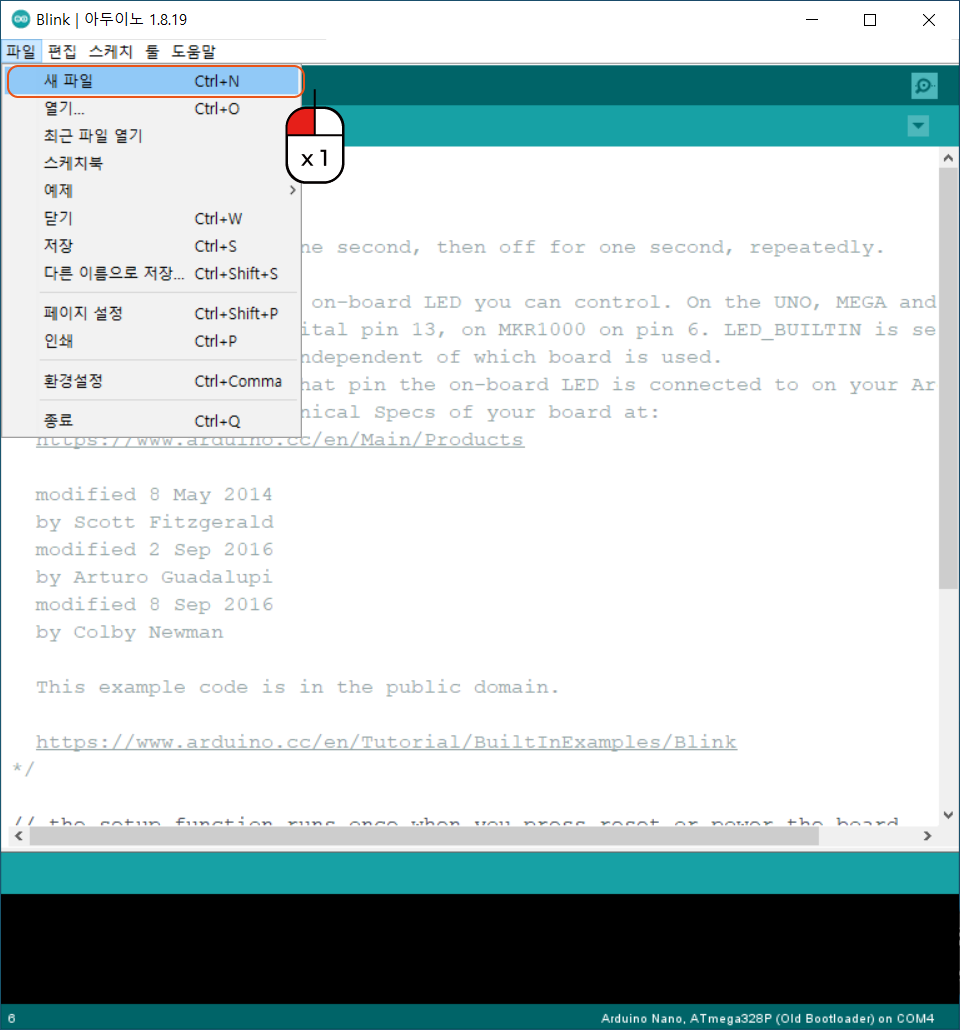

● 먼저 아두이노를 실행하고, 메뉴에서 파일 - 새 파일을 선택합니다.
void setup() {
// put your setup code here, to run once:
}
void loop() {
// put your main code here, to run repeatedly:
}
약간의 코드가 작성된 채로 나옵니다. 먼저 setup 함수에 ‘디지털 핀 8을 INPUT으로 사용한다’와’디지털 13번핀(LED)을 OUTPUT으로 사용한다’라는 코드를 작성합니다.
버튼이 눌렸을 때의 신호를 인지해야하기 때문에 INPUT으로 설정합니다.
※ 1개의 버튼을 먼저 예시로 들겠습니다.
void setup() {
// put your setup code here, to run once:
pinMode(8,INPUT_PULLUP);
pinMode(13,OUTPUT);
}
이처럼 pinMode 를 사용하여 작성되면, 각 핀의 상태 설정이 완료됩니다.
INPUT 대신 INPUT_PULLUP 작성된 이유가 궁금할 겁니다. 단순히 INPUT을 하게 되면, 간혹 좋지 못한 신호를 얻을 수 있습니다. 이걸 노이즈라고 합니다.
디지털 신호는 0,1로 이루어져 있습니다. 이 0, 1을 구분하는 방법은 전압을 기준으로 합니다.

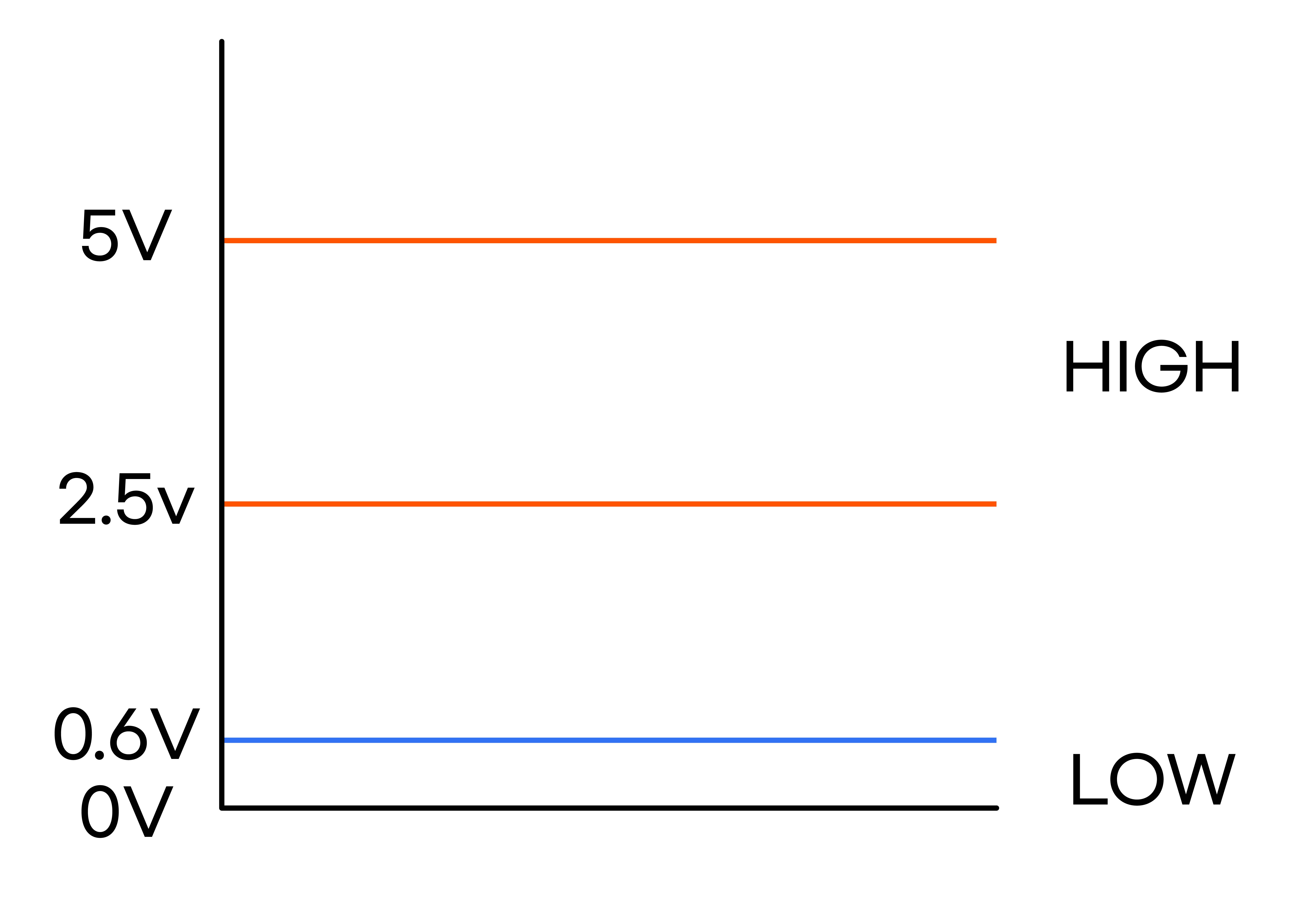

그래프를 보시는 것과 같이 디지털 신호는 전압이 2.5 ~ 5V 일때 신호 값 1에 해당하는 HIGH로 감지합니다.
전압이 0 ~ 0.6V 일 때는 LOW으로 감지합니다. 0 ~ 5V 사이에는 HIGH도 아니고 LOW 아닌 구간이 있습니다.
전압이 위와 같은 구간에 있을 때, 아두이노는 신호 값이 0인지 1인지 정확히 인지하지 못하고, 0 으로 인지했다가 1로 인지했다가 반복합니다.
주로 스위치, 버튼이 연결되어 있을 때 발생합니다. 해결 방법으로는 강제로 전압을 높이거나 낮추어 것으로 풀업, 풀다운 방법이 있습니다.
하드웨어로 풀업과 풀다운을 구성하는 방법은 다음과 같습니다. 풀업과 풀다운은 저항과 GND를 통해서 전압을 조절합니다.
아래는 풀업의 방식입니다.
저항이 5V 쪽에 연결되어 있습니다.
스위치가 닫히지 않았을 경우에는 +5V에서 디지털 8번핀(D8)로 전류가 흐르며, HIGH로 인식하게 됩니다.
스위치가 닫힌 경우라면 D8에서 나오는 플로팅 구간의 전압(0.6 ~ 2.5v)의 전류가 GND로 흘려보내 전압이 0이되고, LOW로 인식하게 됩니다.
풀다운의 경우는 저항이 GND 쪽에 연결되어 있습니다.
스위치가 닫힌 경우라면 +5V에서 디지털 8번핀(D8)로 전류가 흐르며, HIGH로 인식하게 됩니다.
스위치가 닫히지 않은 경우라면 D8에서 나오는 플로팅 구간의 전압(0.6 ~ 2.5v)의 전류가 GND로 흘려보내 전압이 0이되고, LOW로 인식하게 됩니다.
아두이노는 소프트웨어 풀업을 지원합니다. 따라서 pinMode 함수에서 상태를 INPUT_PULLUP 으로 설정할 수 있습니다. 하드웨어 풀업 없이 버튼을 사용할 경우에는 INPUT_PULLUP을 사용하도록 합니다.
※ 작성 시 대소문자 구별에 주의하세요. 모든 코드는 대소문자 구별을 합니다.
다음으로는 무한히 반복되는 loop 함수에서 버튼이 눌렸을 때, LED 를 켜고 끄는 코드를 작성해보겠습니다.
void loop() {
// put your main code here, to run repeatedly:
if(digitalRead(8)==LOW)
{
digitalWrite(13,HIGH);
}
}
digitalRead 함수는 디지털핀의 상태를 읽어오는 기능을 합니다. 3D 펜에서 스위치 버튼은 누르게 되면 각 핀에 0V(LOW)로 인식됩니다.
즉 if(digitalRead(8) == LOW) 를 해석하면 디지털 8번핀이 눌리면 과 동일합니다. 즉 디지털 8번 버튼을 누르면 LED를 켜라 라는 코드입니다.

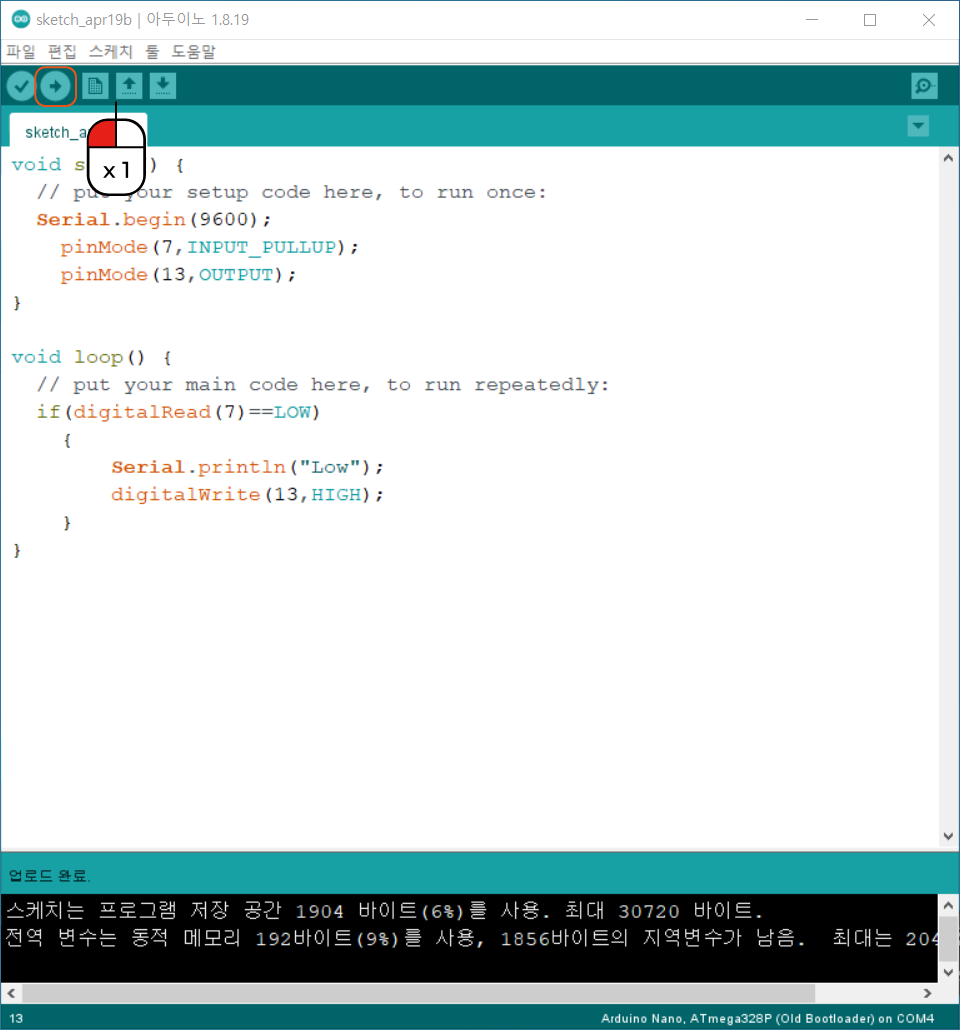

버튼을 누르면, 아두이노의 LED가 켜집니다. 다만 한번 켜지고 꺼지진 않습니다.
이제 다른 버튼을 코드에 추가하여, LED가 꺼지도록 해봅니다.
스스로 작성을 해보고, 업로드 해봅니다. 작동이 정상적으로 되는지 확인하고, 아래 코드와 비교 해봅니다.
void setup() {
// put your setup code here, to run once:
pinMode(8,INPUT_PULLUP);
pinMode(7,INPUT_PULLUP);
pinMode(13,OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
if(digitalRead(8)==LOW)
{
digitalWrite(13,HIGH);
}
else if(digitalRead(7)==LOW)
{
digitalWrite(13,LOW);
}
}
