스케치 구속 기능

스케치에는 만들어진 선들을 각 길이, 위치에 맞게 고정시키는 기능이 있습니다. 이를 모델링에서는 구속(Constraint)이라 합니다.

이 구속조건은 그려진 선들을 좀 더 정교하게 다듬어 줍니다.

예시들을 보면서 어떻게 사용되는지 알아봅니다.

점 일치

2개의 점을 일치시켜주는 기능입니다. 떨어져 있거나, 서로 붙어 있지 않은 점을 연결시켜줄 때 사용합니다.

적용 순서로는 점 일치 버튼을 누르고, 점 2개를 순서대로 클릭해주면 됩니다. 합쳐지는 곳은 첫번째 점의 위치입니다.

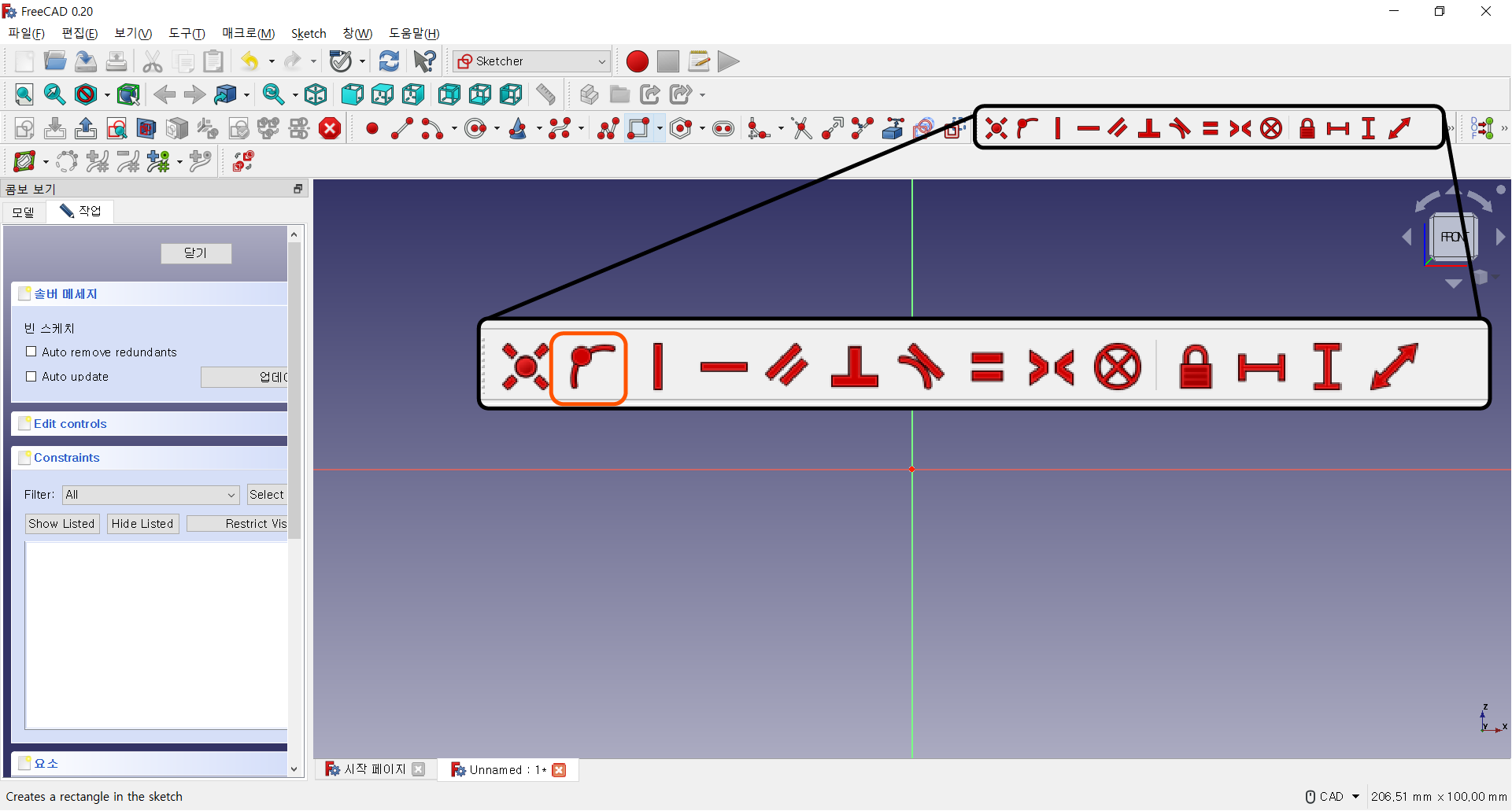

점을 선에 일치

1개의 점을 선에 일치시켜주는 기능입니다. 해당 선의 위가 아닌 곳에도 연결되기도 합니다.

점과 선을 일치시키고, 점을 드래그하여 이동시키면, 그려진 선의 연장된 부분에도 이동됨을 알 수 있습니다.

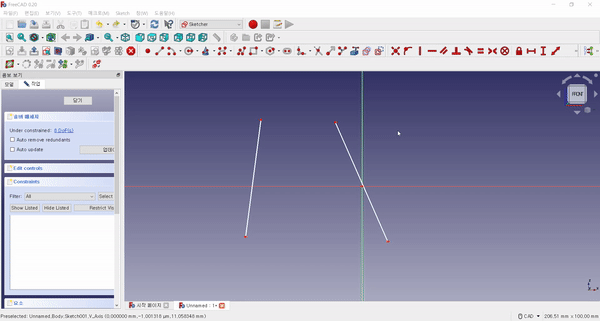

수직, 수평

기울어진 선을 수평, 수직으로 고정시켜주는 기능입니다.

버튼 클릭 후 기울어진 선을 클릭하면, 수평과 수직을 만들어줍니다.

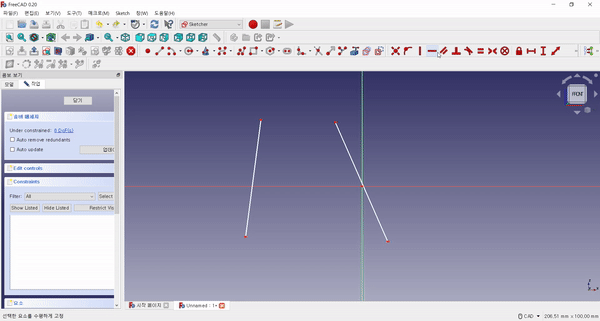

평행, 수직

2개의 선을 평행하게 해주거나, 수직되게 해줍니다.

수직 기능을 사용할 때에는, 2개의 선이 항상 만나게 해주진 않습니다.

평행(혹은 수직) 버튼을 클릭하고, 이어서 선 2개를 선택하면, 선의 위치가 변경됩니다.

탄젠트(접함)

버튼의 이름은 탄젠트라고 되어 있습니다. 원과 선의 접하게 해주는 기능인데, 번역이 완벽하지 않아 보입니다.

탄젠트 버튼을 클릭하고, 원과 선을 선택해주면, 서로 접하게 됩니다.

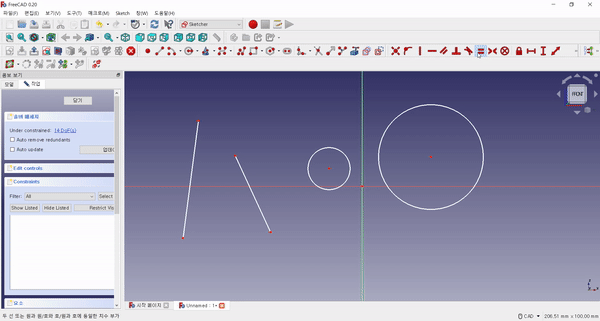

동일

동일 기능은 2개의 직선, 원의 치수를 같게 해줍니다.

동일 버튼을 누르고 선 2개를 선택하거나, 원 2개를 선택하면, 첫번째 선택한 객체의 치수로 같게 변경됩니다.

대칭

대칭 기능은 특정 선을 기준으로 다른 점들을 대칭으로 구속해 주는 기능입니다.

대칭 버튼을 누르고, 점 2개와 선 1개를 연속으로 클릭하면, 선을 기준으로 2개의 점이 대칭되게 됩니다.

Constrain block

constarin block은 해당 선, 도형을 움직이지 못하게 고정시켜 줍니다.

번역이 덜된 부분으로 위치 고정 정도로 이해해주시면 됩니다.

constarin block을 적용하면, 선의 색상이 바뀐 것을 확인할 수 있습니다.

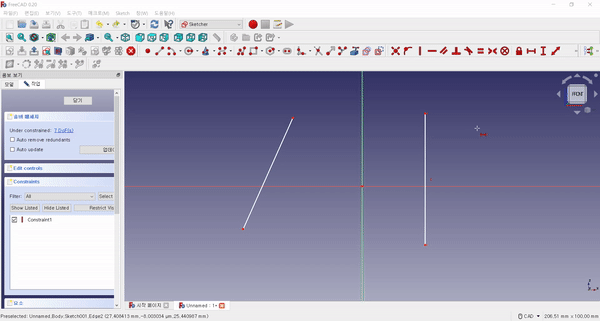

Constrain horizontal(vertical) distance

이 부분도 마찬가지로 번역이 덜 되어 있습니다.

수평, 수직거리 설정으로 이해해주시면 됩니다.

수평, 수직 거리를 설정할 수 있는 기능으로 구속 기능 중 하나입니다.

수직 수평 거리는 선과 점과 점 모두 가능합니다.

선이나 점2개를 클릭하면, 길이 입력창이 나오며, 여기에 원하는 치수를 입력하면, 해당 크기만큼으로 변경됩니다.

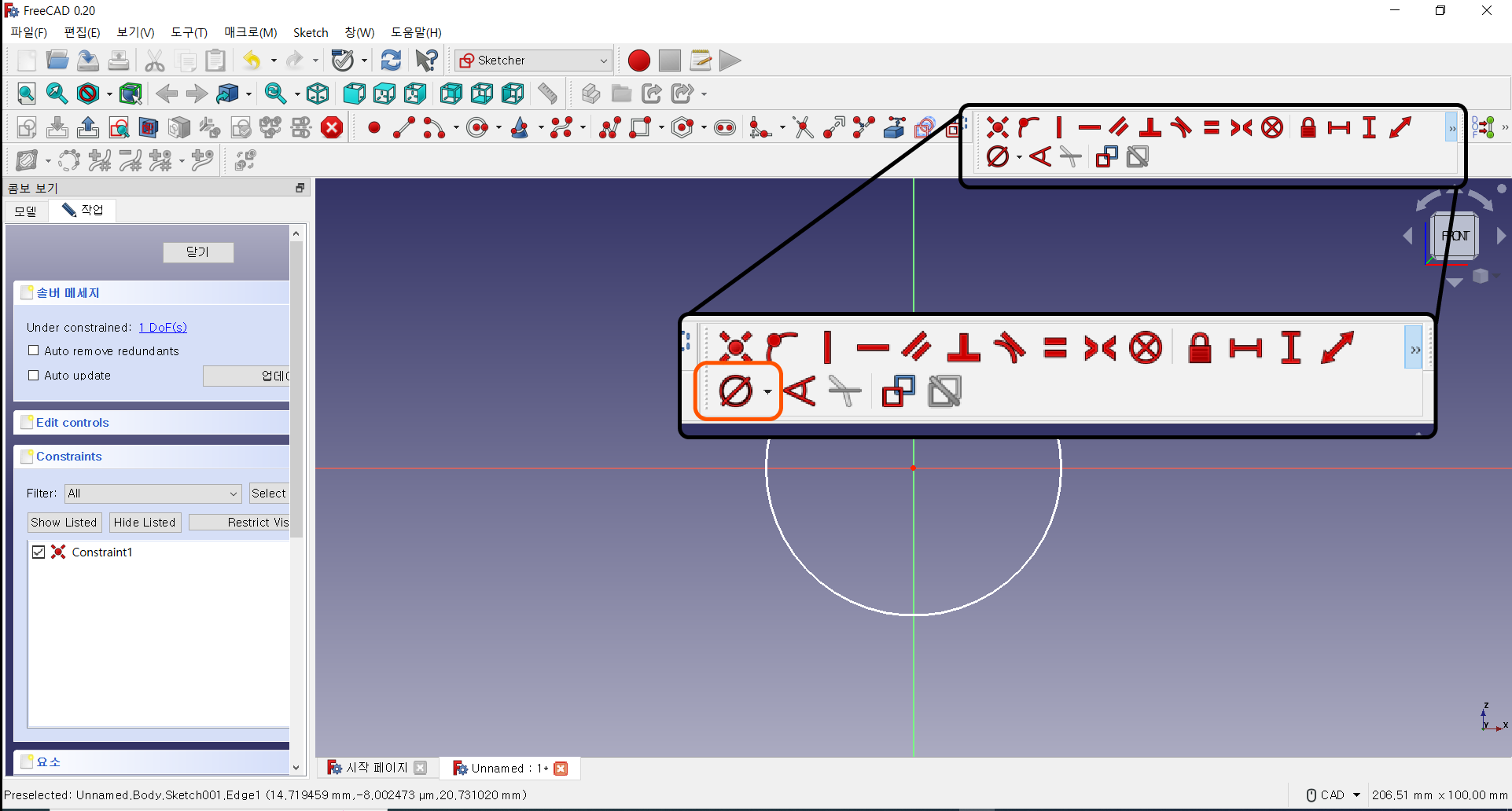

Constrain arc or circle

이 기능의 번역은 호, 원의 지름으로 이해해주시면 됩니다.

호와 원의 지름을 설정해줄 수 있습니다.

Constrain arc or circle 기능을 사용하여, 그려진 원의 지름을 설정해줍니다.
