Step.3 예열하기

Step2에 이어서 예열을 시작하고 온도가 60도가 되면 멈추는 블록을 만들어 보겠습니다.

열선을 가열을 하는 방법은 간단합니다. 예열을 시작하고 멈추는 블록을 사용하면 됩니다.

../../_images/Step3_1_2.png

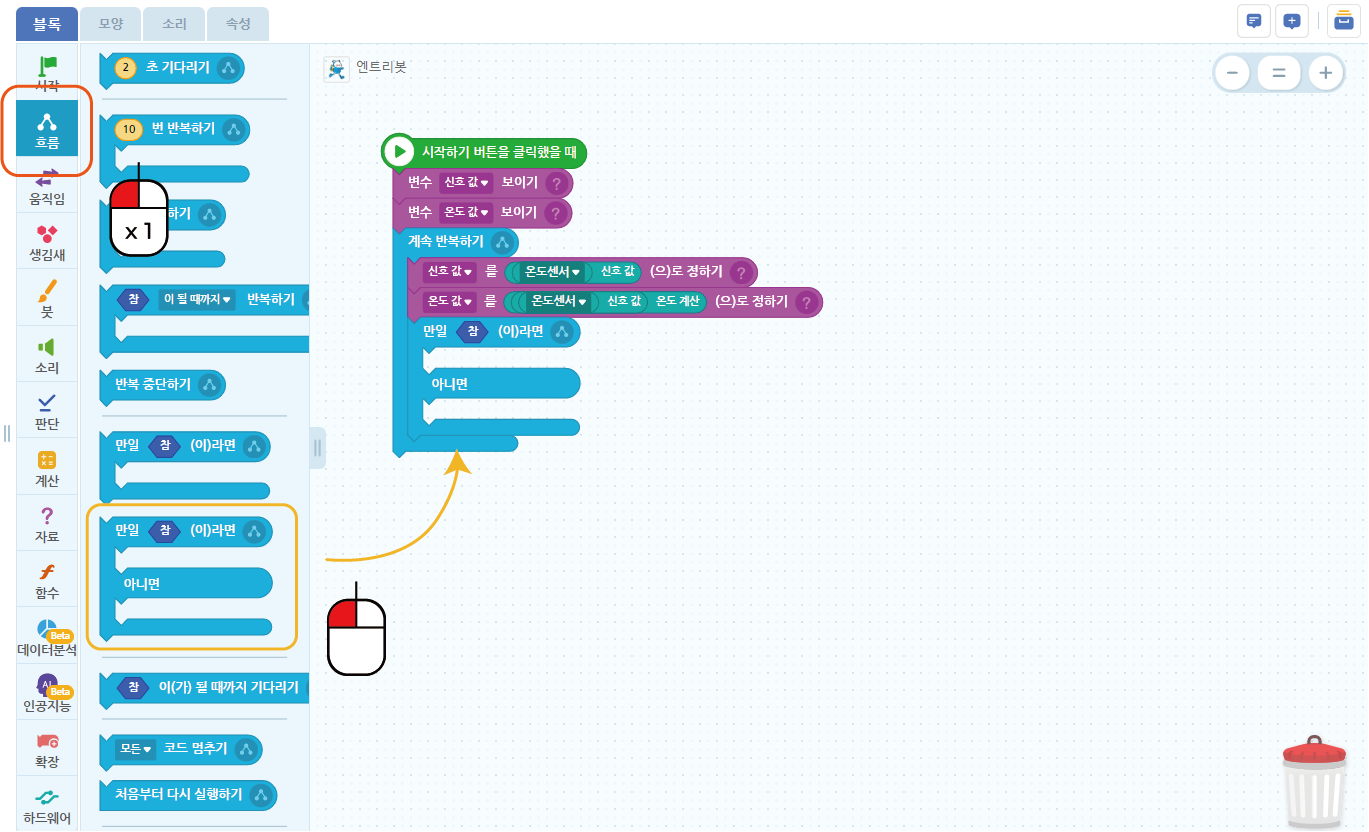

● 흐름 블록으로 이동합니다.
● 만일 참 (이)라면 ~ 아니면 ~ 블록을 계속 반복하기안에 이동시켜줍니다.


../../_images/Step3_1_3.png

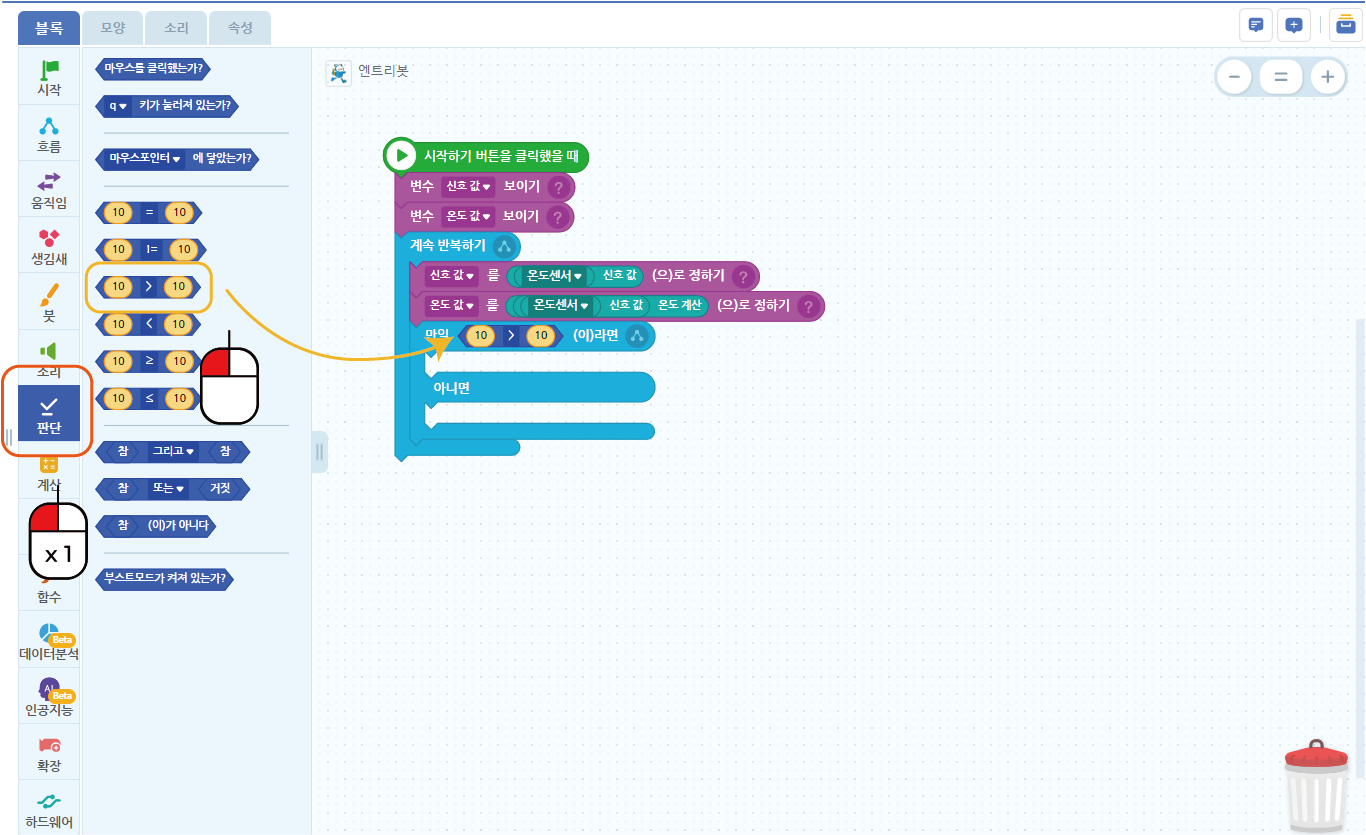

● 판단 블록으로 이동합니다.
● 10 > 10 블록을 만일 참 (이)라면 ~ 아니면 ~ 블록의 ‘참’ 부분에 이동시켜줍니다.


../../_images/Step3_1_4.png

● 자료 블록으로 이동합니다.
● 온도 값 값 블록을 10>10 블록으로 이동시켜줍니다.


../../_images/Step3_1_5.png

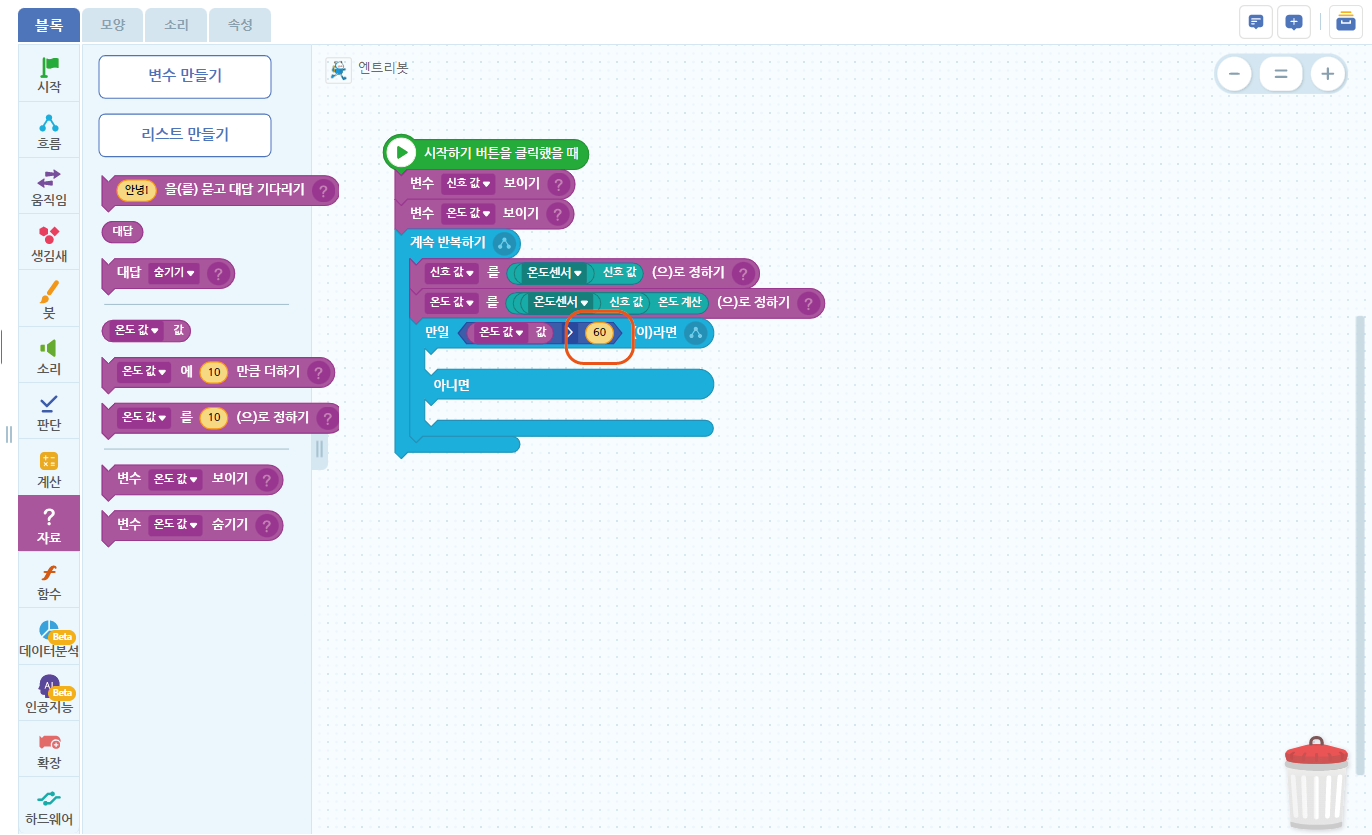

● 온도 값 값 > 10 블록의 오른편 값 10을 60으로 변경해줍니다.


../../_images/Step3_1_6.png

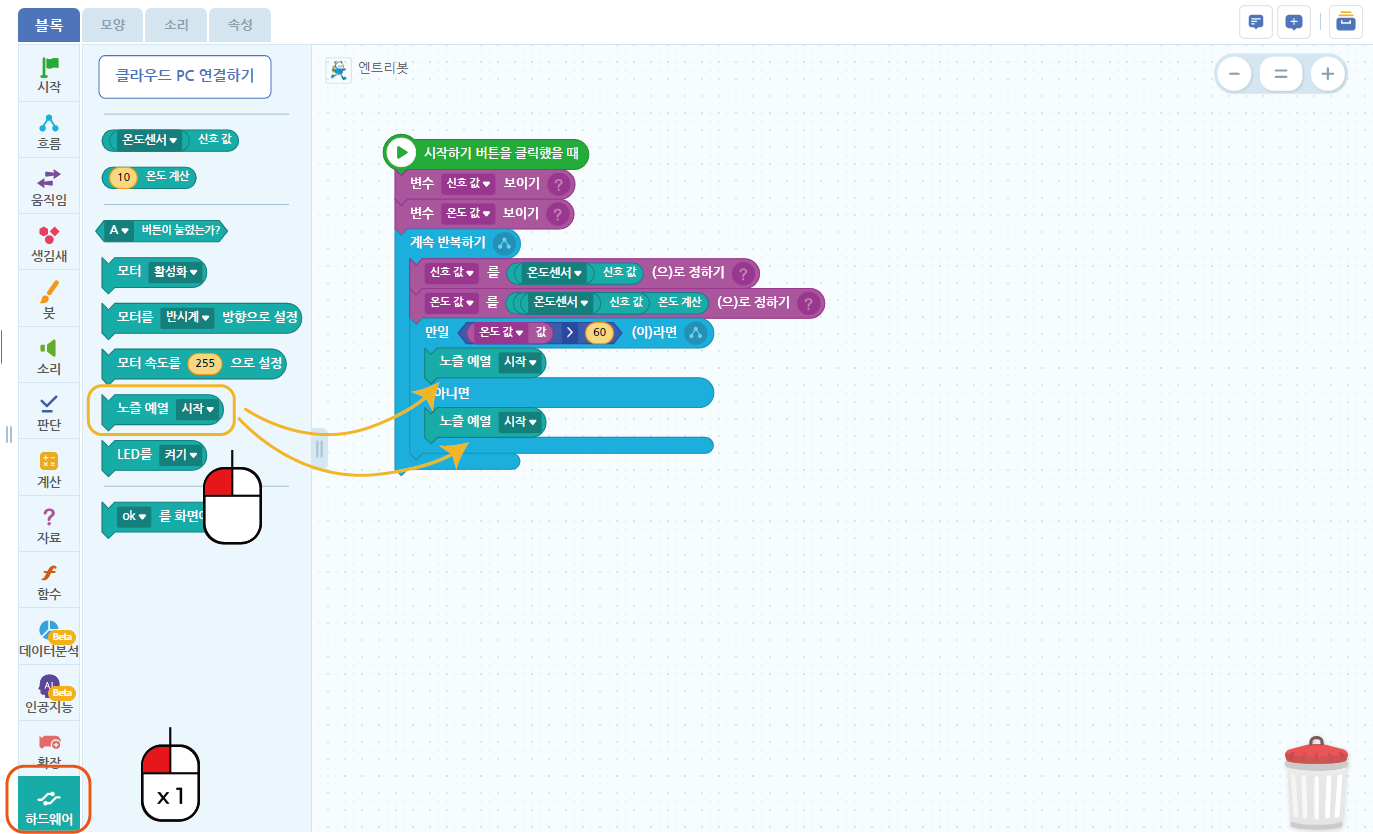

● 하드웨어 블록으로 이동합니다.
● 노즐 예열 시작 블록 2개를 만일 참 (이)라면 ~ 아니면 ~ 블록의 각각의 칸으로 이동시켜줍니다.


../../_images/Step3_1_7.png

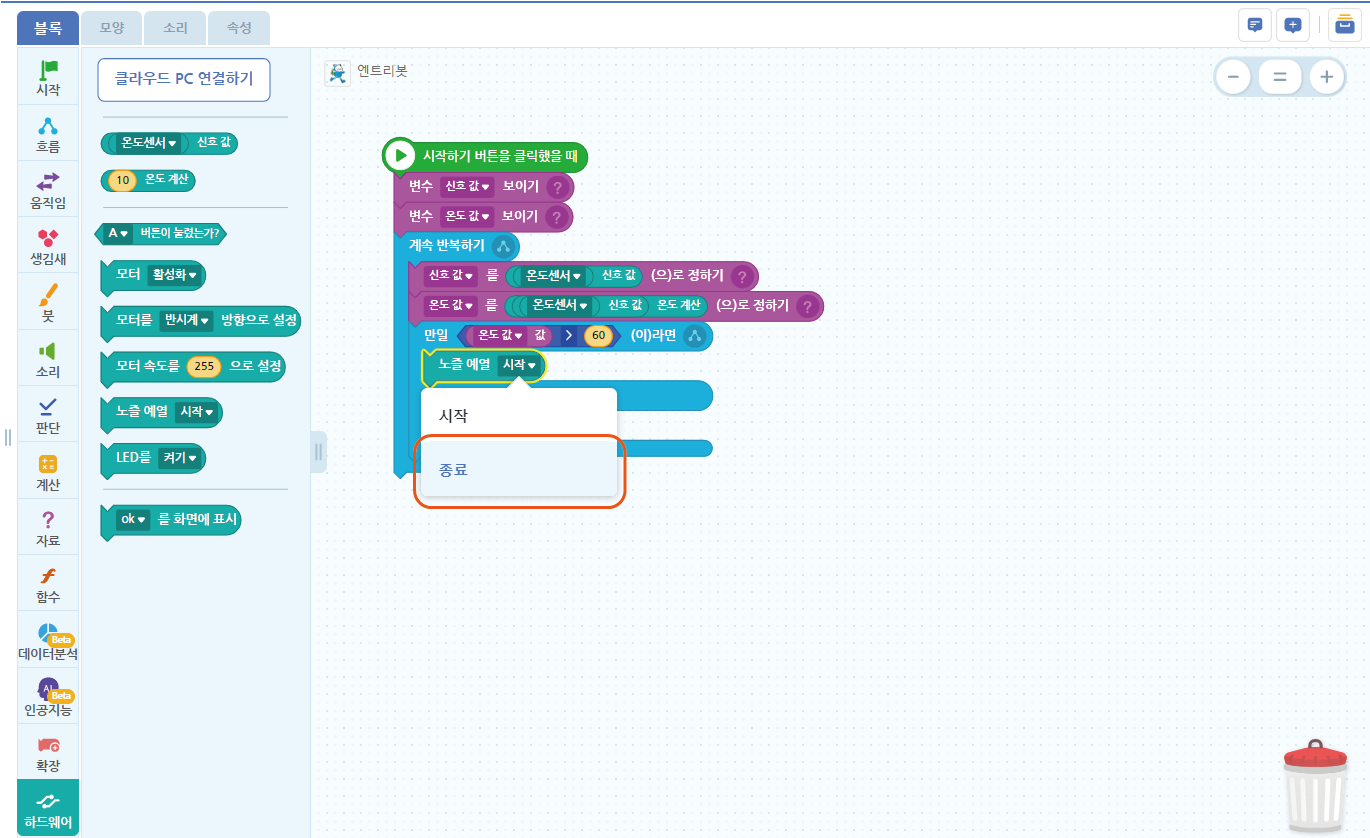

● 위쪽에 있는 노즐 예열 시작 블록을 종료로 변경합니다.
● 만일 참 (이)라면 ~ 아니면 ~ 블록에서 현재 온도가 60도 이하면, 60도로 올리기 위해 예열을 시작하고, 그렇지 않으면 종료를 하게 합니다.
● 이 과정을 계속하기로 반복하게 되면, 온도를 60도를 유지하게 됩니다.


여기까지가 실제 온도측정하고 온도에 따라 다른 작동을 하도록 블록을 만들었습니다.
예열을 하려면 전원을 연결해야 합니다.
※엔트리 사용시 USB도 연결되어야 합니다.

../../_images/Step3_11.png

전원을 연결하고, 시작하기 버튼을 누르면 실제로 온도가 올라가기 시작합니다. 고온으로 올라가면, 뜨겁기 때문에 주의하시기 바랍니다.

이제 모터 작동을 했던 것과, 온도를 올리는 것과 함께 사용해 볼 것입니다.
현재 작성된 코드를 지우지 않고, 다음 과정을 넘어갑니다.
