디스플레이 표시

3D 펜의 디스플레이에 문자를 표시해보려 합니다. 디스플레이는 여러 제품에도 사용됩니다. 폰, TV, 컴퓨터부터 작은 부품들까지 사용됩니다.
디스플레이에는 현재 기계, 제품의 상태를 알려줄 수 있습니다. 3D펜에서는 현재 온도가 설정온도에 도달했는지, 냉각중인지, 가열중인지를 표시되도록 하는 것이 목표입니다.

※엔트리에서는 원하는 문자를 표시하는 것은 무리가 있으며, 정해진 문자만 표시가 가능합니다.
레벨2에서는 원하는 문자를 표시하는 과정이 포함되어 있습니다.


../_images/Step1_91.jpg

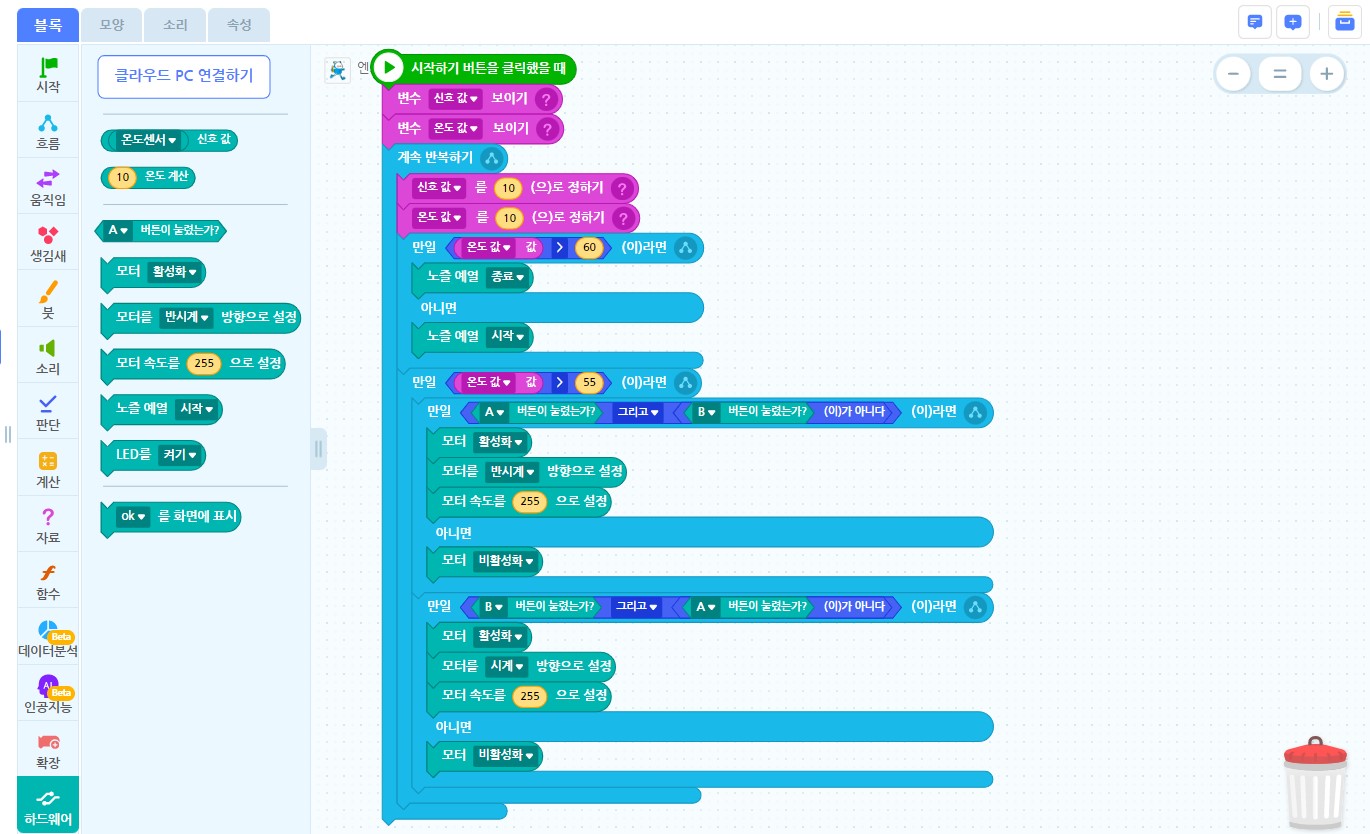

여기까지 블록이 만들지 않았다면, 위 그림대로 만들어 줍니다. 직접 다른 방식으로 작성하였고, 기능이 동일하게 작동한다면, 똑같이 만들지 않아도 됩니다.


../_images/Step1_11.png

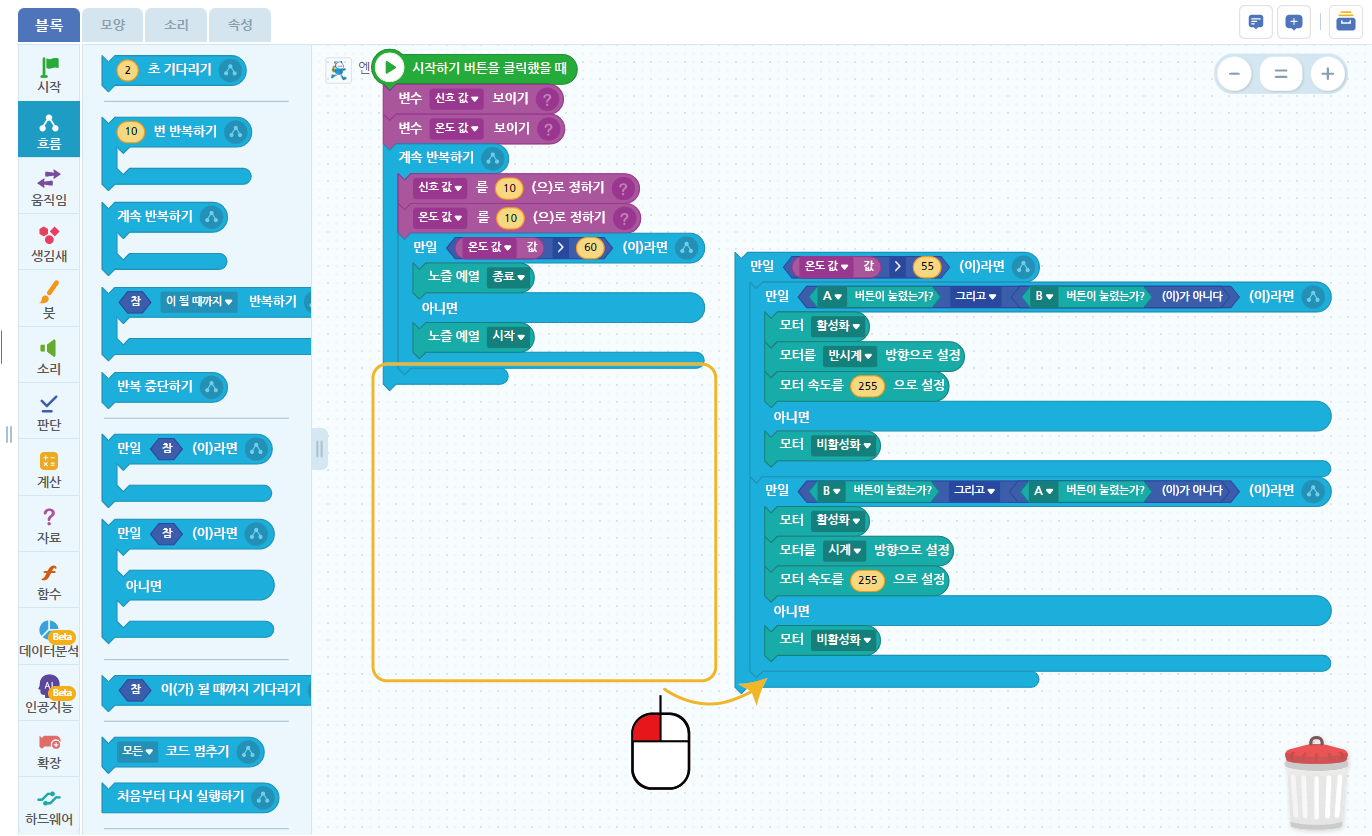

● 온도 값이 55 이상인 경우 디스플레이에서 OK를 표시하고, 아닌 경우 Heating 을 표시하려 합니다.
● 현재는 블록이 만일 온도 값 > 55 (이)라면 이기 때문에 변경해주어야 합니다.
● 만일 온도 값 > 55 (이)라면 블록을 잠시 빼둡니다.


../_images/Step1_21.png

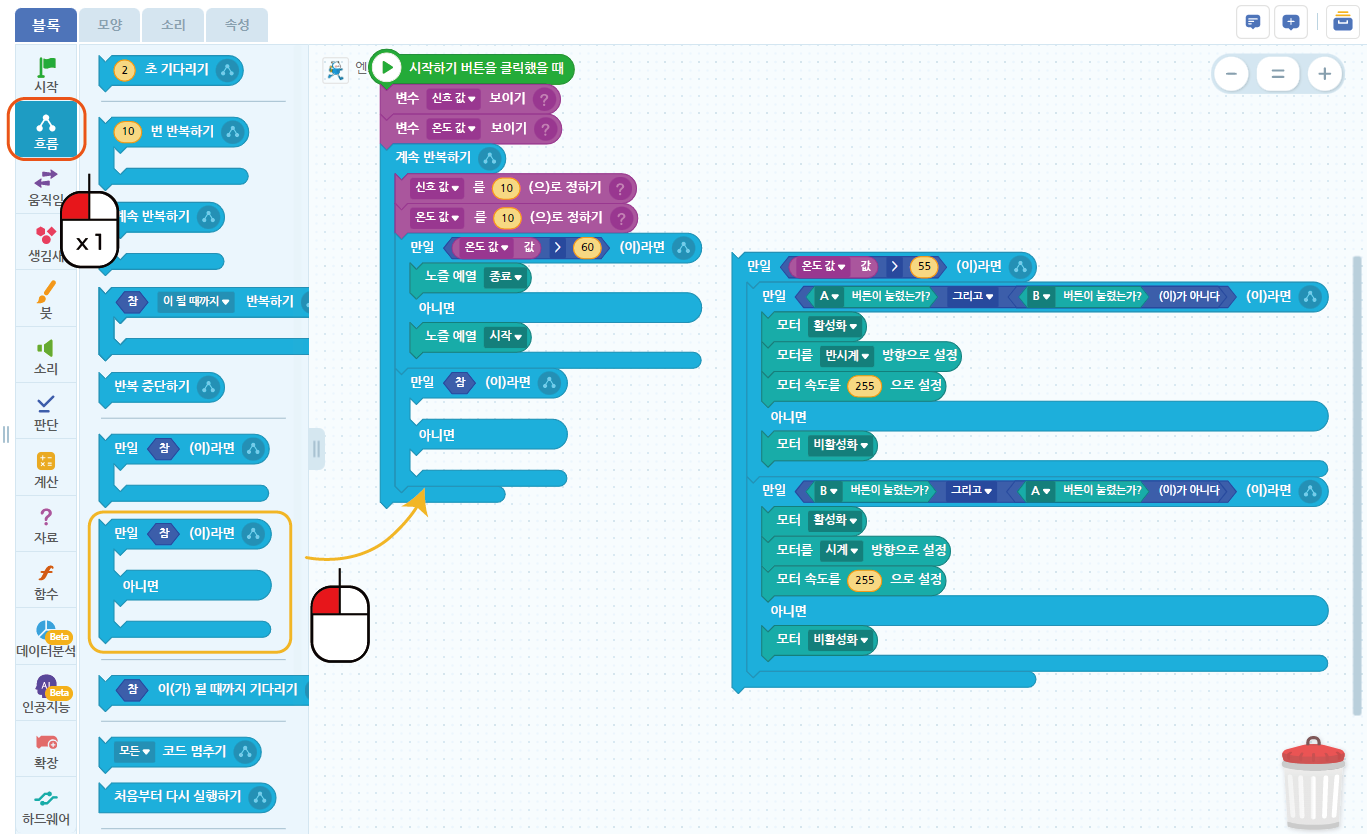

● 흐름 블록으로 이동합니다.
● 만일 참 (이)라면 ~ 아니면 ~ 블록을 이동시켜줍니다.


../_images/Step1_31.png

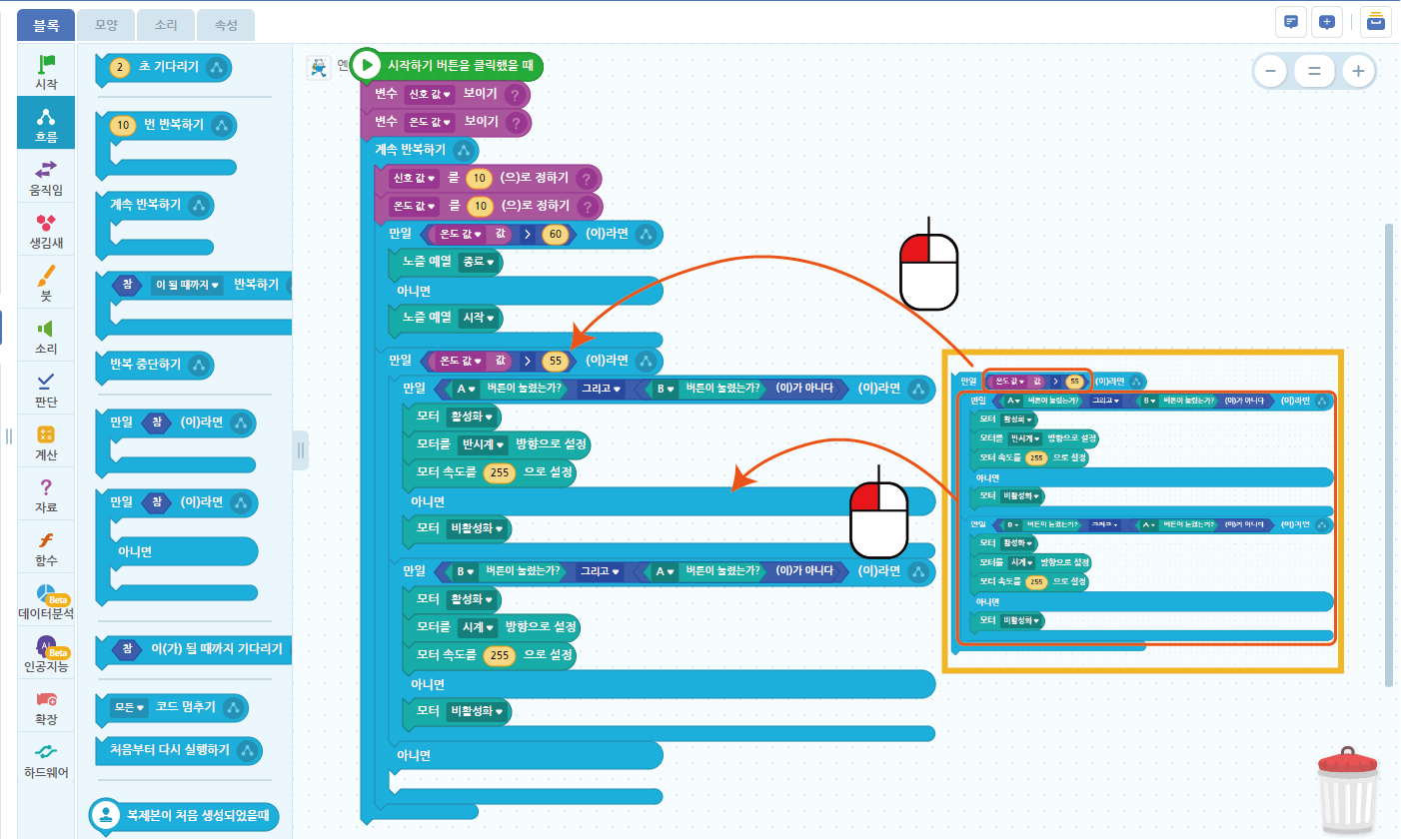

● 기존에 빼둔 블록들의 부분들을 방금 옮긴 블록으로 이동시켜줍니다.


../_images/Step1_41.png

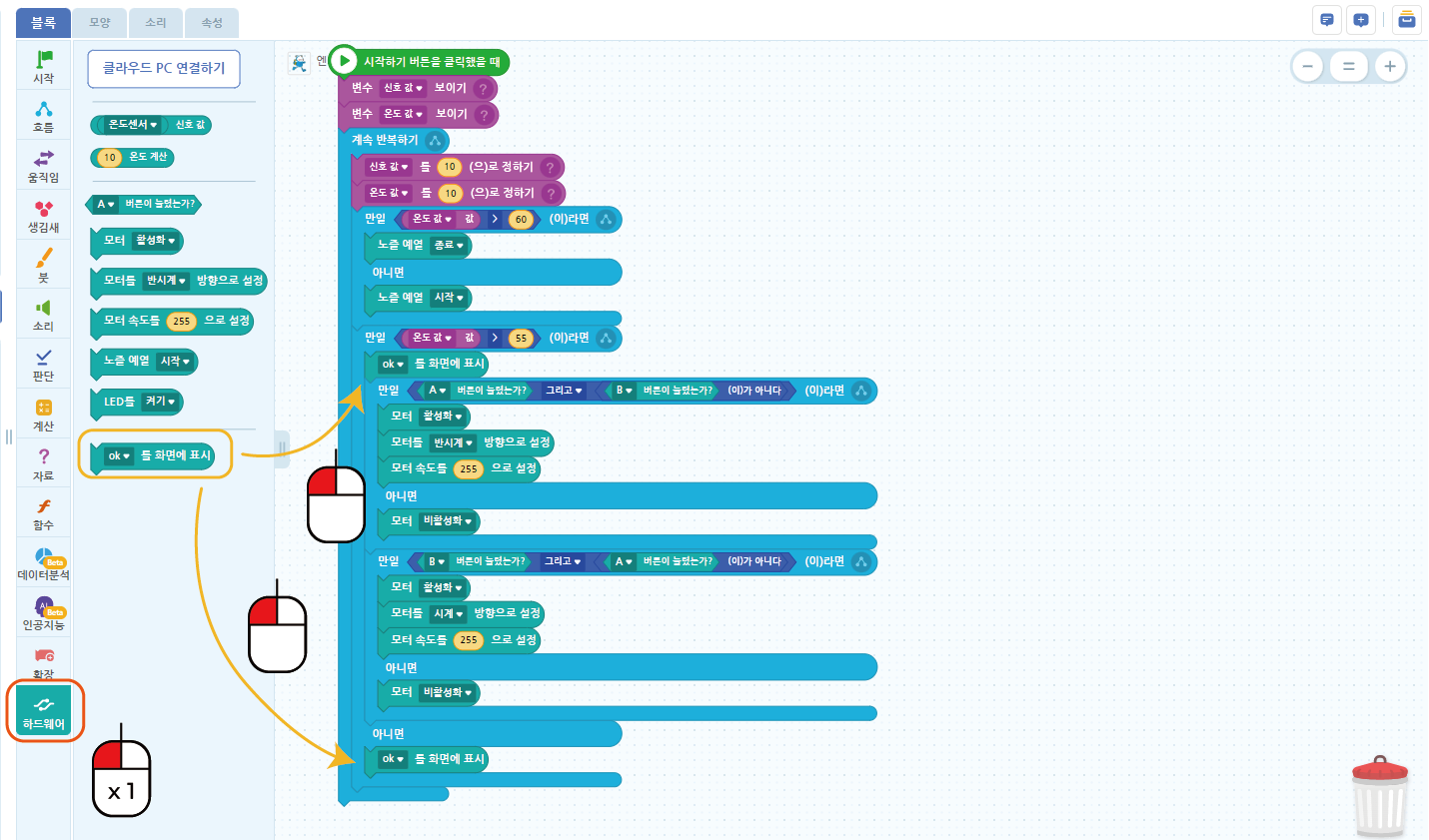

● 하드웨어 블록으로 이동합니다.
● ok를 화면에 표시 블록을 만일 온도 값 > 55 (이)라면 ~ 아래에 하나를 이동시켜줍니다.
● 다른 하나는 아니면 ~ 블록에 이동시켜줍니다.


../_images/Step1_51.png

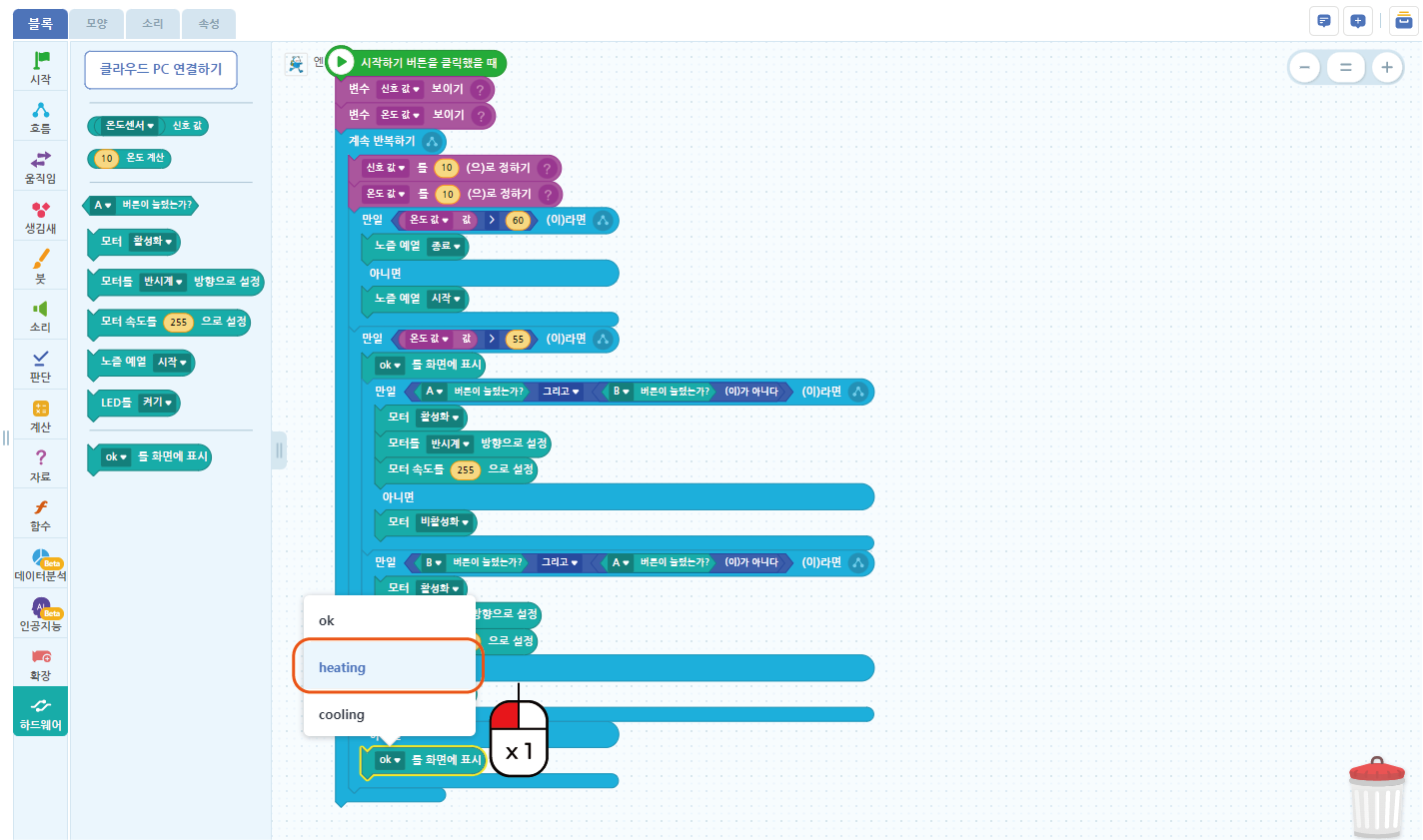

● 두번째로 옮겨준 ok를 화면에 표시 블록을 heating으로 변경해줍니다.


이제 시작하기 버튼을 눌러 작동상태를 확인하면, 디스플레이에 heating 이 표시되고, 이후 온도가 올라가면, ok가 표시됩니다.


여기까지 진행하느라 수고하셨습니다. 네이버 엔트리로 배워보는 과정은 여기가 마지막입니다. 이제 다음으로 실제 코드를 업로드를 해보고 직접 3D 펜을 사용해보시길 바랍니다.

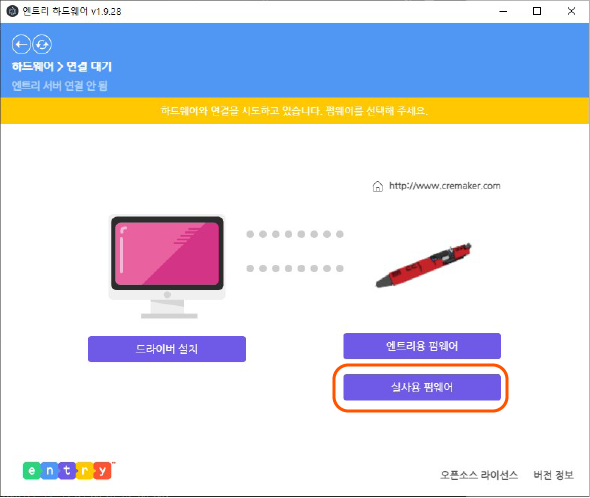

실제 코드를 업로드하는 방법은 엔트리 하드웨어에서 실사용 펌웨어 를 업로드 해주시면 됩니다.
실사용 펌웨어 를 업로드 후에는 usb 케이블을 제거하고 사용할 수 있습니다.

../_images/Step1_61.png
