Step.2 온도 측정 하기

이제 실제로 신호 값이 1006 근처라면, 온도를 60도로 표기해보는 과정을 진행하려 합니다.

각각의 온도를 실시간으로 측정해 볼 수 있지만 과정이 매우 복잡해지기 때문에 하나의 온도 값을 예를 들어 진행하겠습니다.

저희가 해볼 방법으로는 온도표에서 60도일때 신호값이 1006 임으로 신호값이 1005~1007사이에 있으면 60도로 인식하게 끔 해보겠습니다.

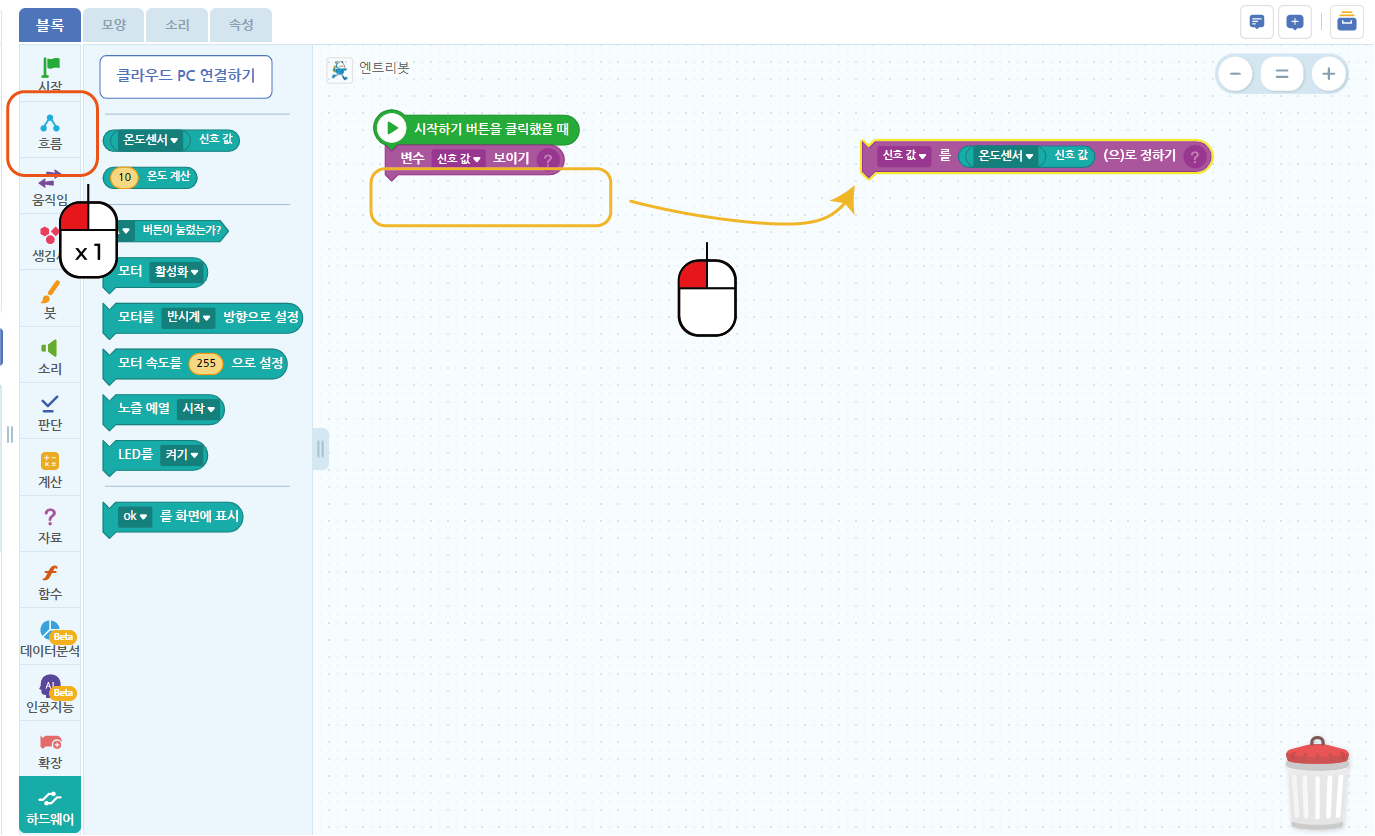

● 정지하기 버튼을 누르고, 신호 값 를 온도센서 신호 값 (으)로 정하기 블록을 분리시켜 줍니다.

● 흐름 블록을 클릭합니다.

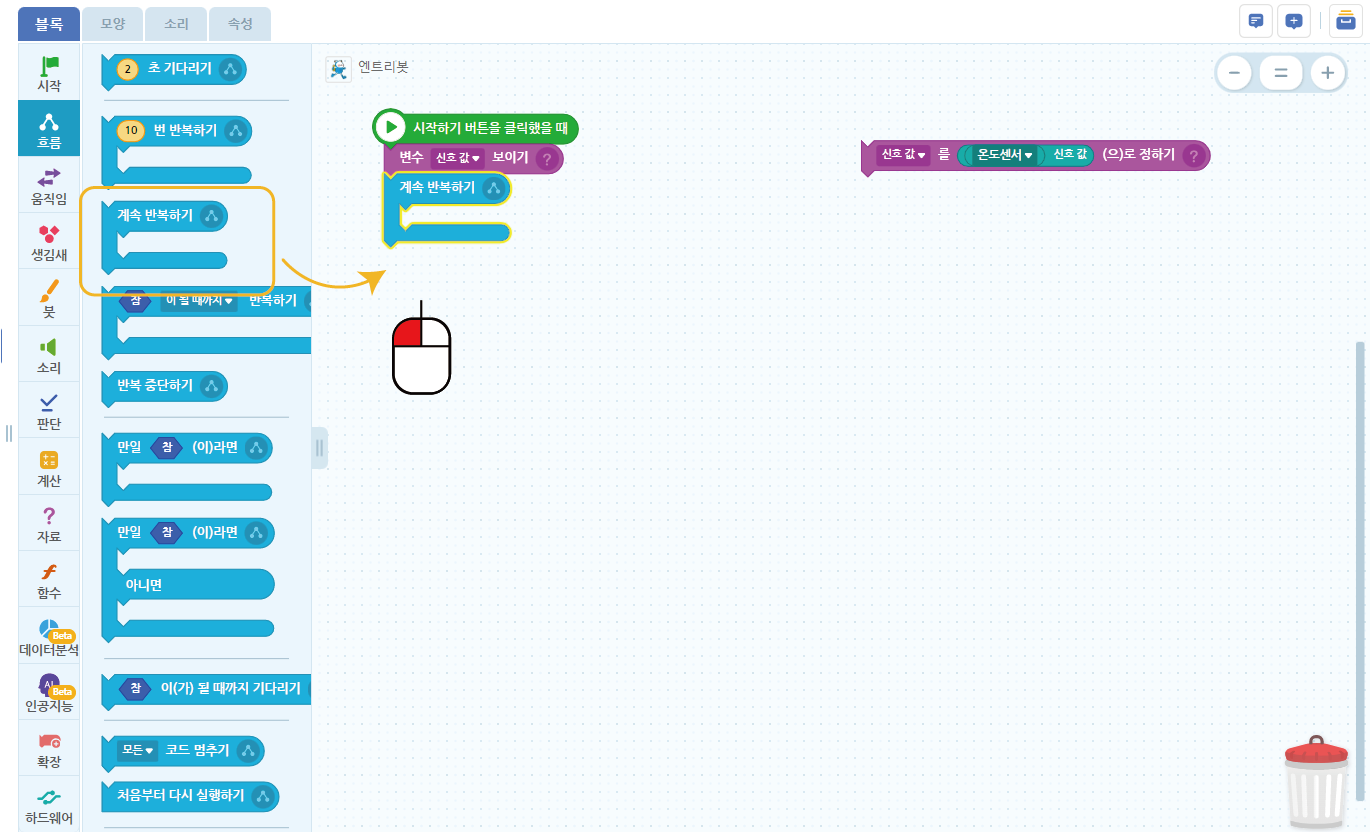

● 계속 반복하기 블록을 이동시켜줍니다.

● 온도측정은 계속되어야 함으로 계속 반복하는 블록을 사용되어야 좋습니다.

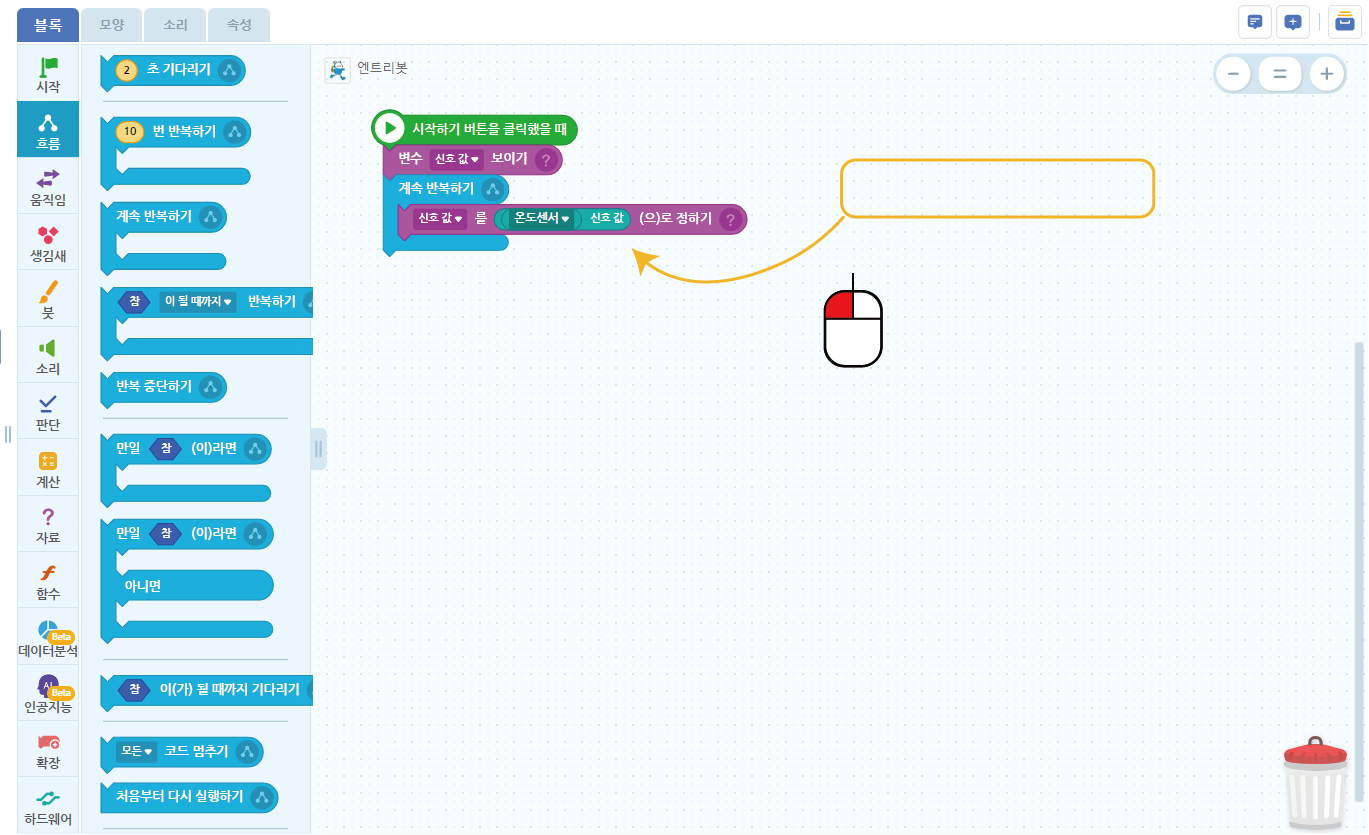

● 신호 값 를 온도센서 신호 값 (으)로 정하기 블록을 계속 반복하기 블록 안으로 이동시켜줍니다.

● 지금까지의 블록은 신호 값을 한번이 아니라 계속 측정하게 되어 있습니다.

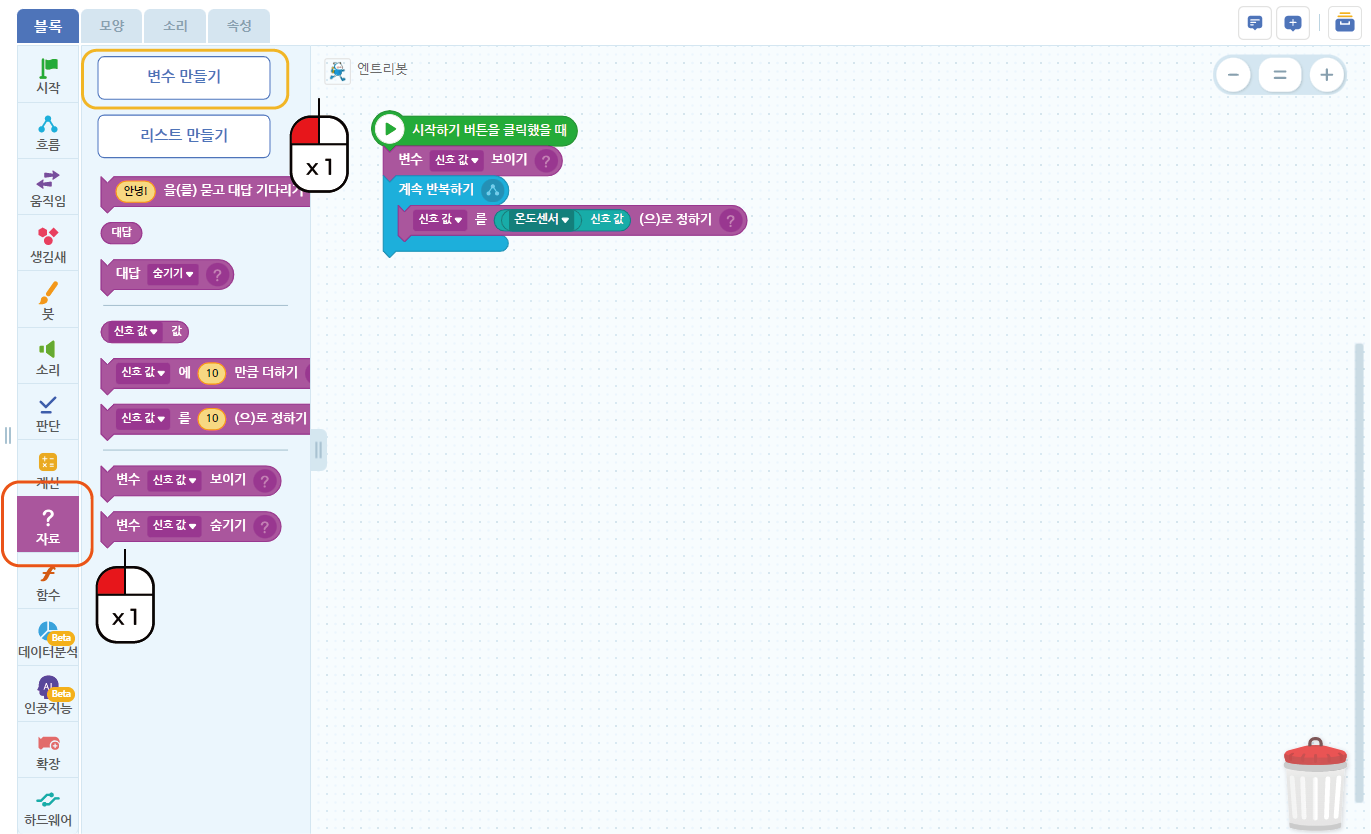

● 자료 블록으로 이동합니다.

● 변수 만들기 버튼을 클릭합니다.

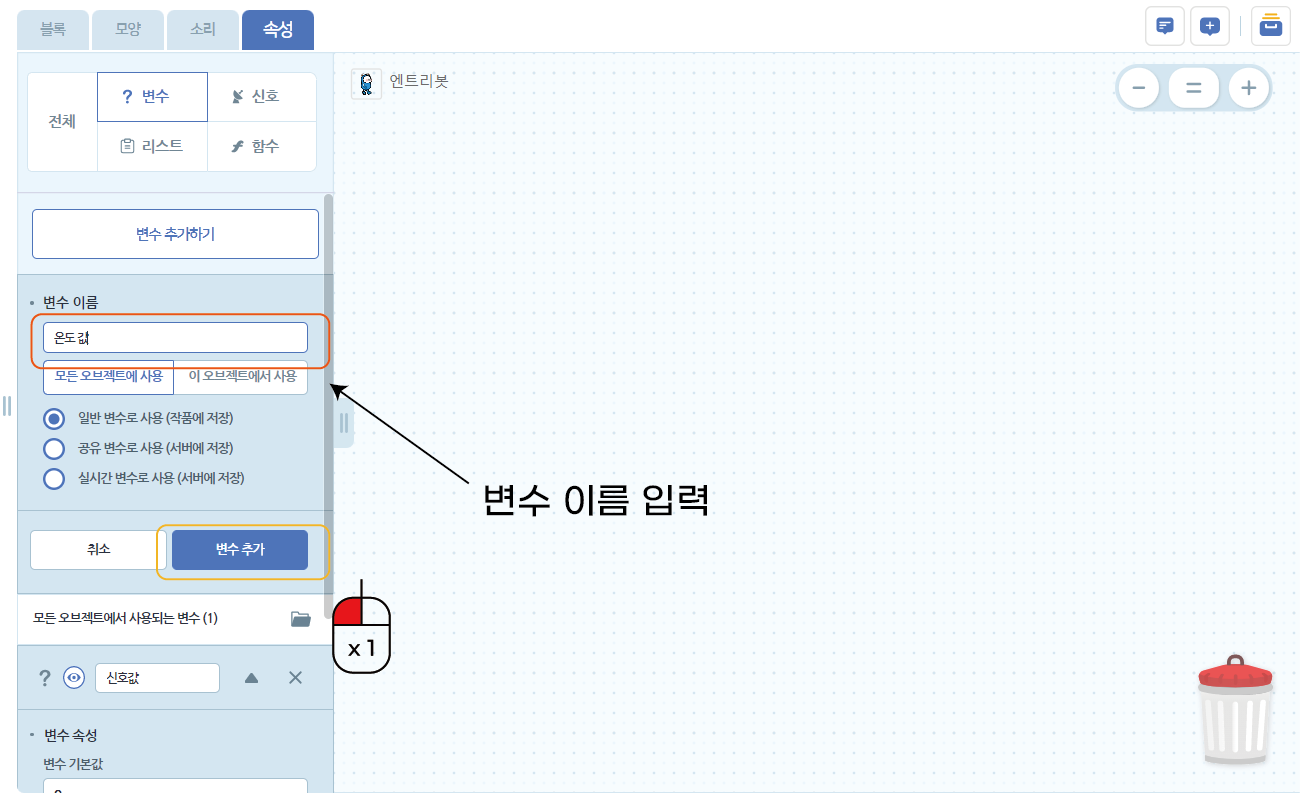

● 변수 이름을 ‘온도 값’으로 입력하고, 변수 추가 버튼을 누릅니다.

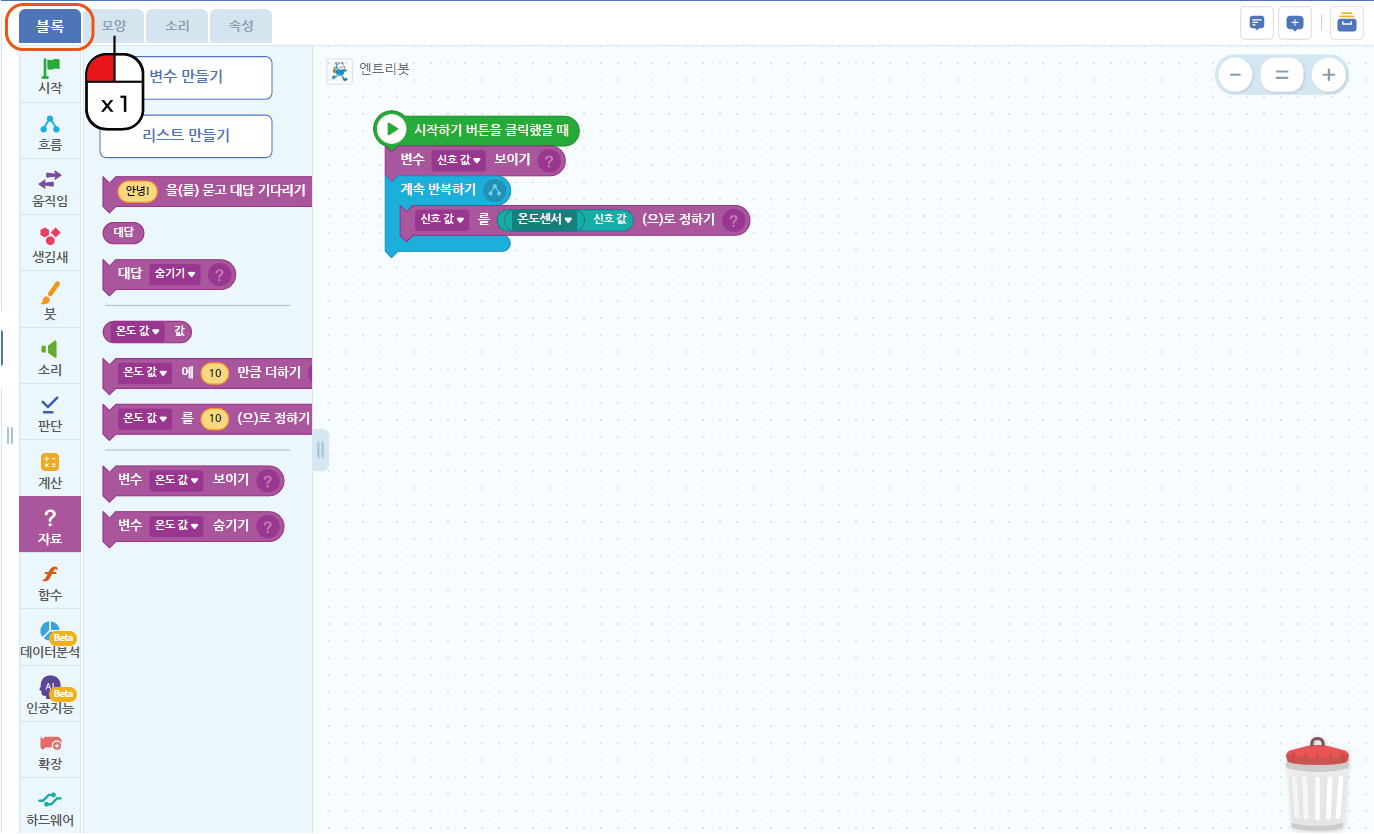

● 블록을 다시 눌러 블록 리스트로 이동합니다.

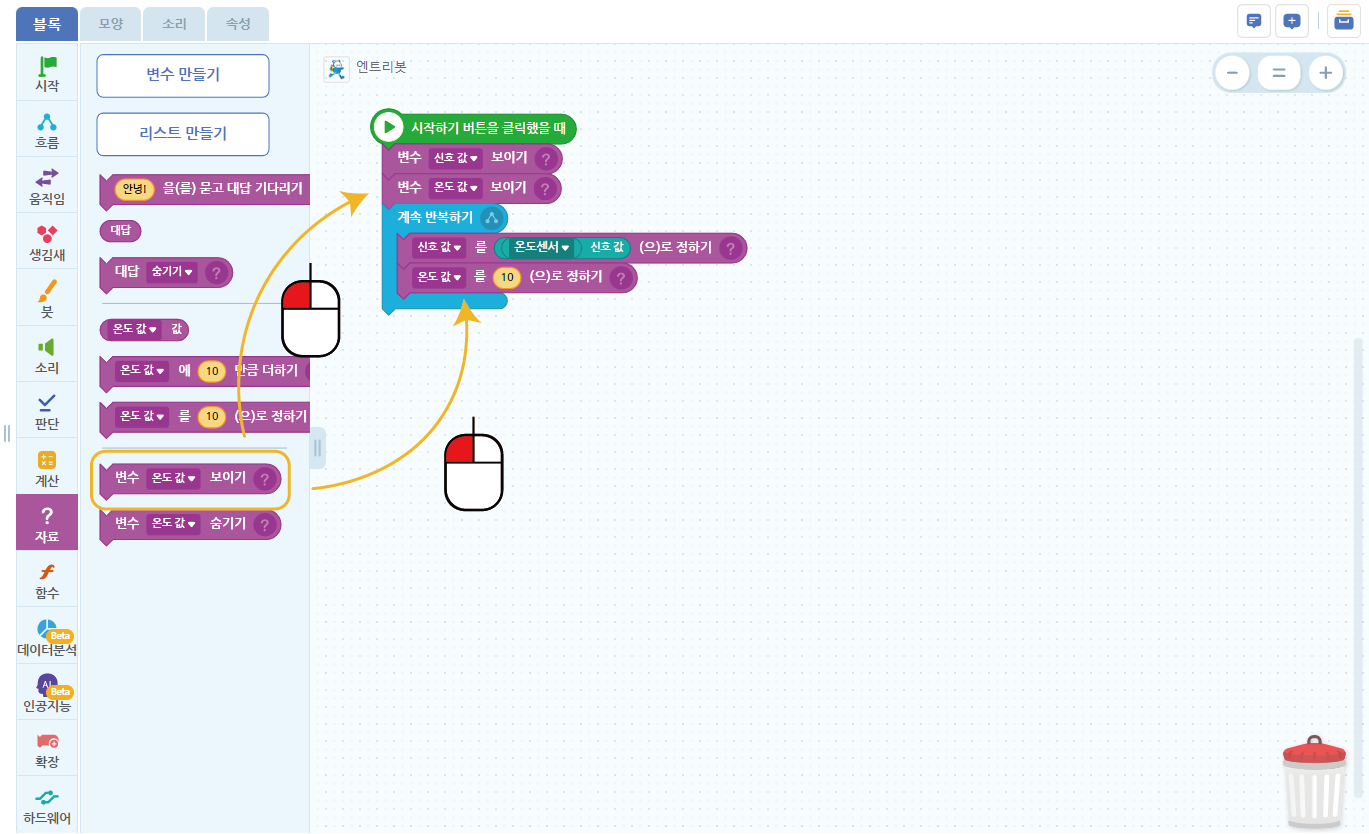

● 변수 온도 값 보이기 블록을 변수 신호 값 보이기 아래로 이동시켜줍니다.

● 온도 값 를 10 (으)로 정하기 블록을 신호 값 를 온도센서 신호 값 (으)로 정하기 블록 아래로 이동시켜줍니다.

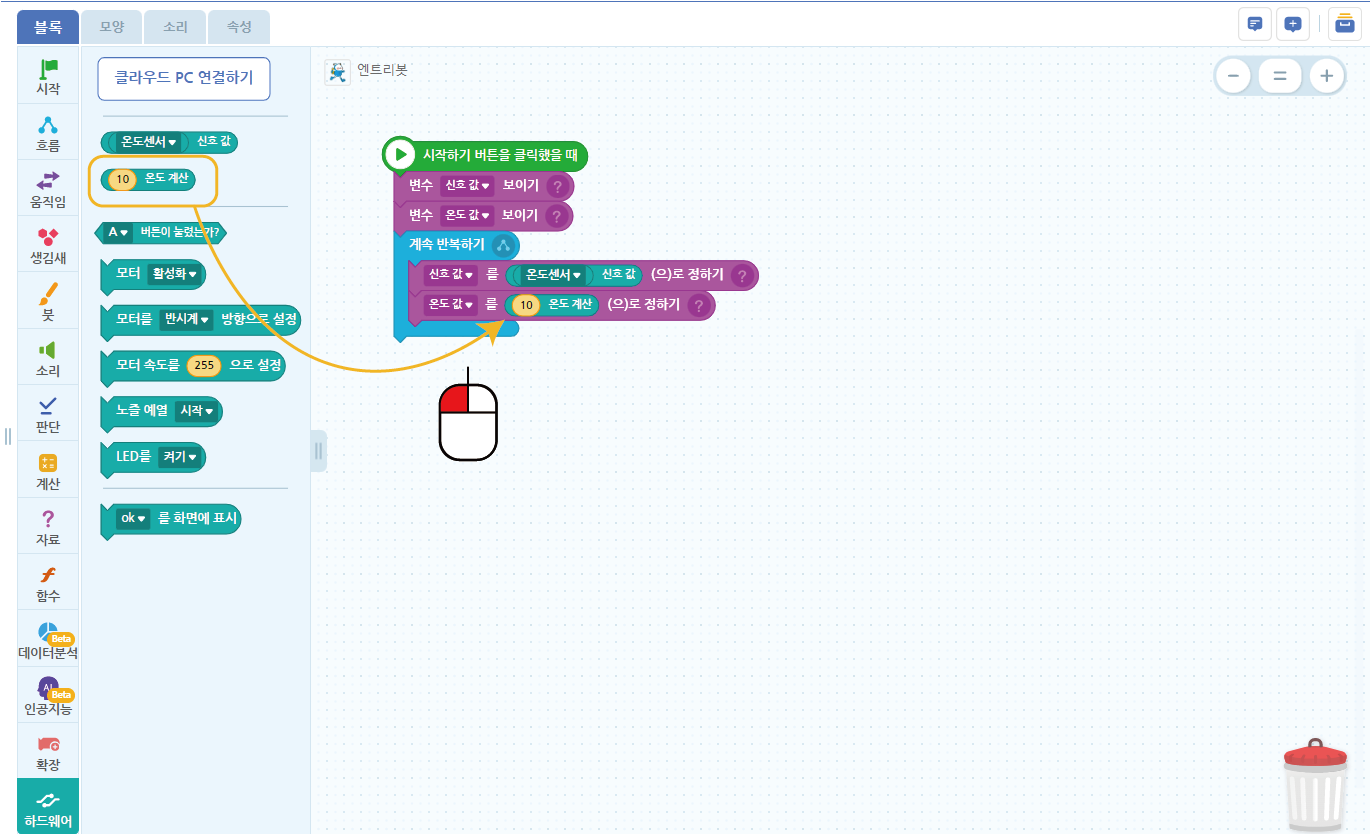

● 10 온도 계산 블록을 온도 값을 10 (으)로 정하기 블록의 10 부분에 이동시켜줍니다.

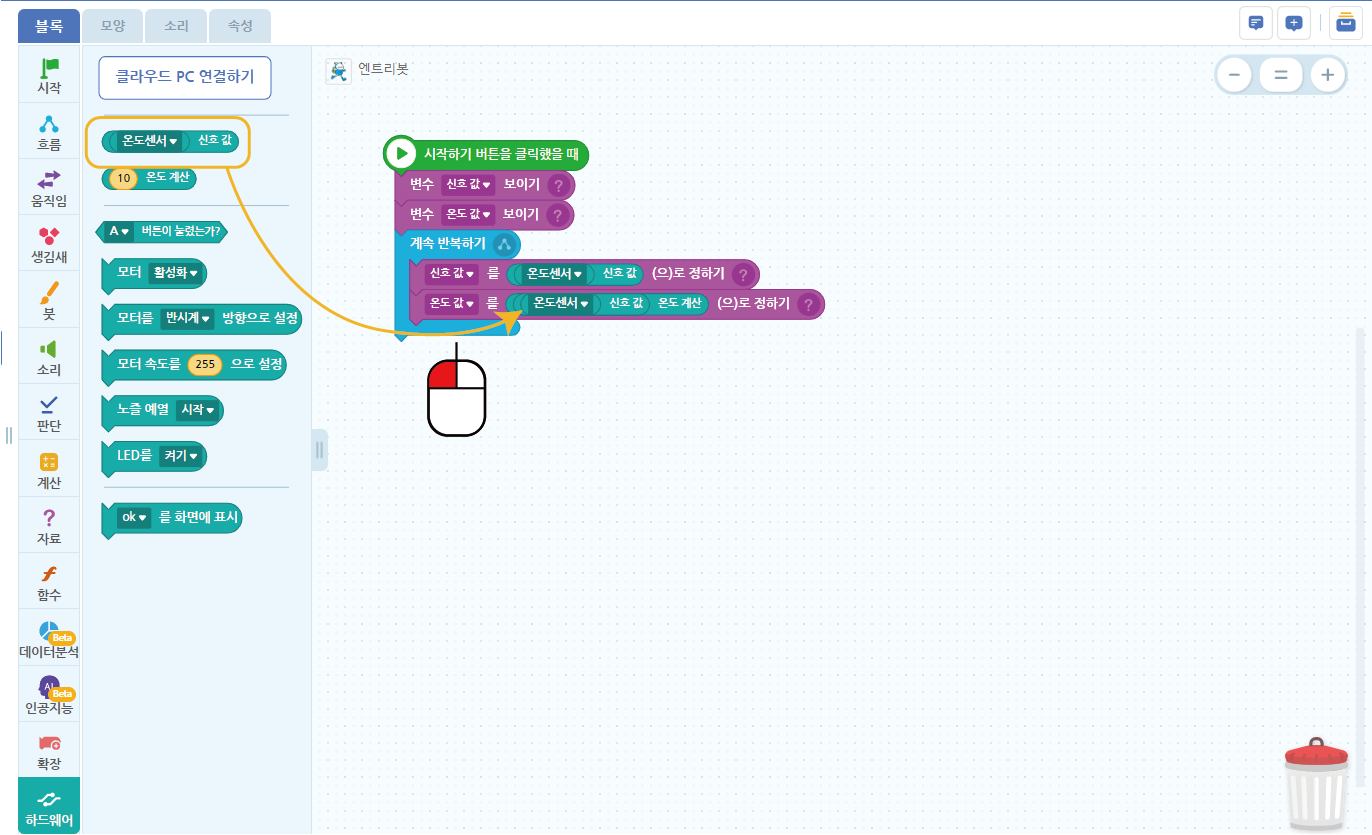

● 온도센서 신호 값 블록을 10 온도 계산 블록의 10부분에 이동시켜줍니다.

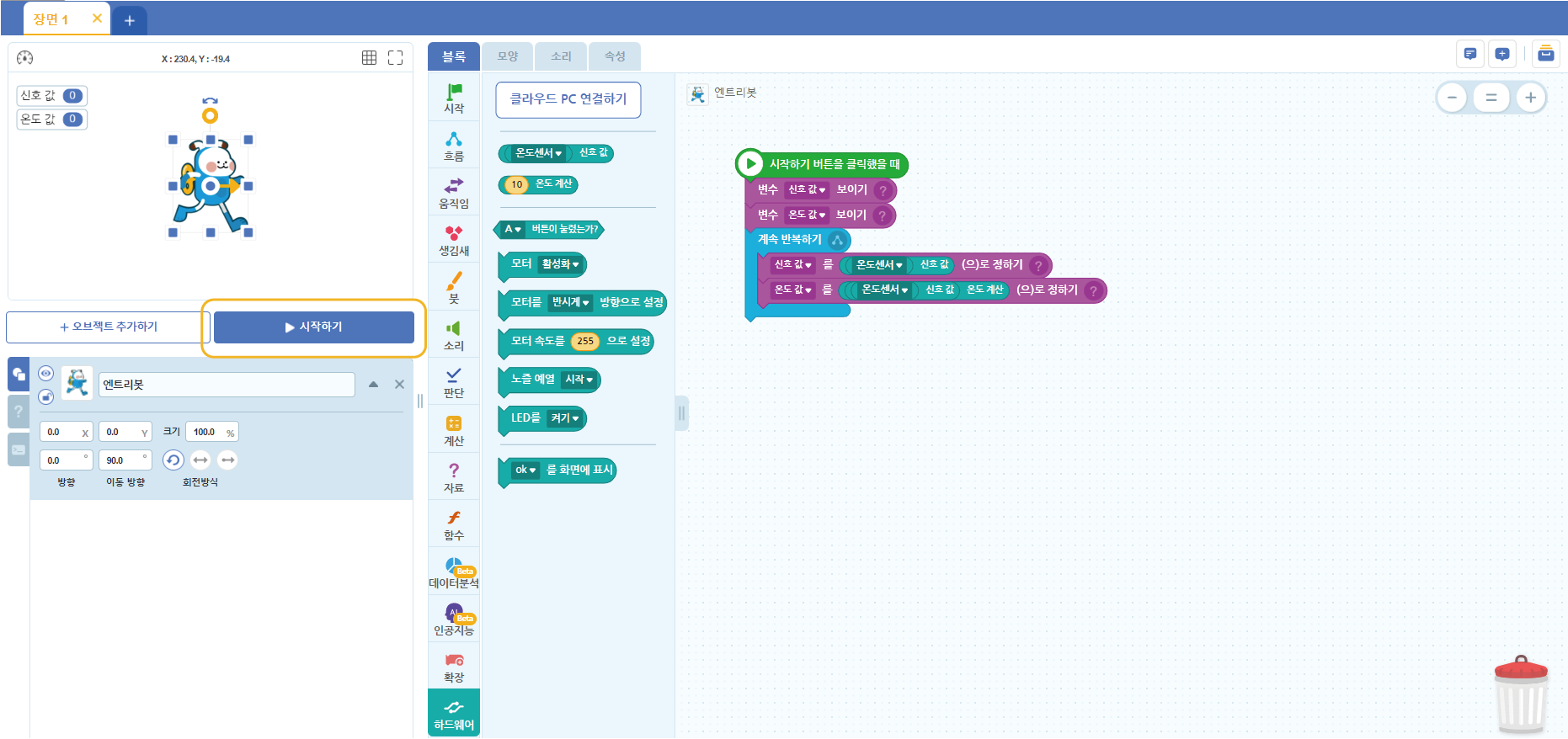

● 시작하기 버튼을 누르면, 신호값이 나타나고, 계산된 온도값을 확인할 수 있습니다.

● 신호 값 를 온도센서 신호 값 (으)로 정하기 블록은 신호 값 변수에 해당 값을 저장하게 합니다.

● 이 저장된 값을 왼편에 표시된 신호 값에 나타납니다.
