3D 펜의 원리

3D 펜은 플라스틱 재료를 녹여 모양을 그리면 모양대로 만들어지도록 하는 도구입니다.

<위 영상은 배속입니다.>

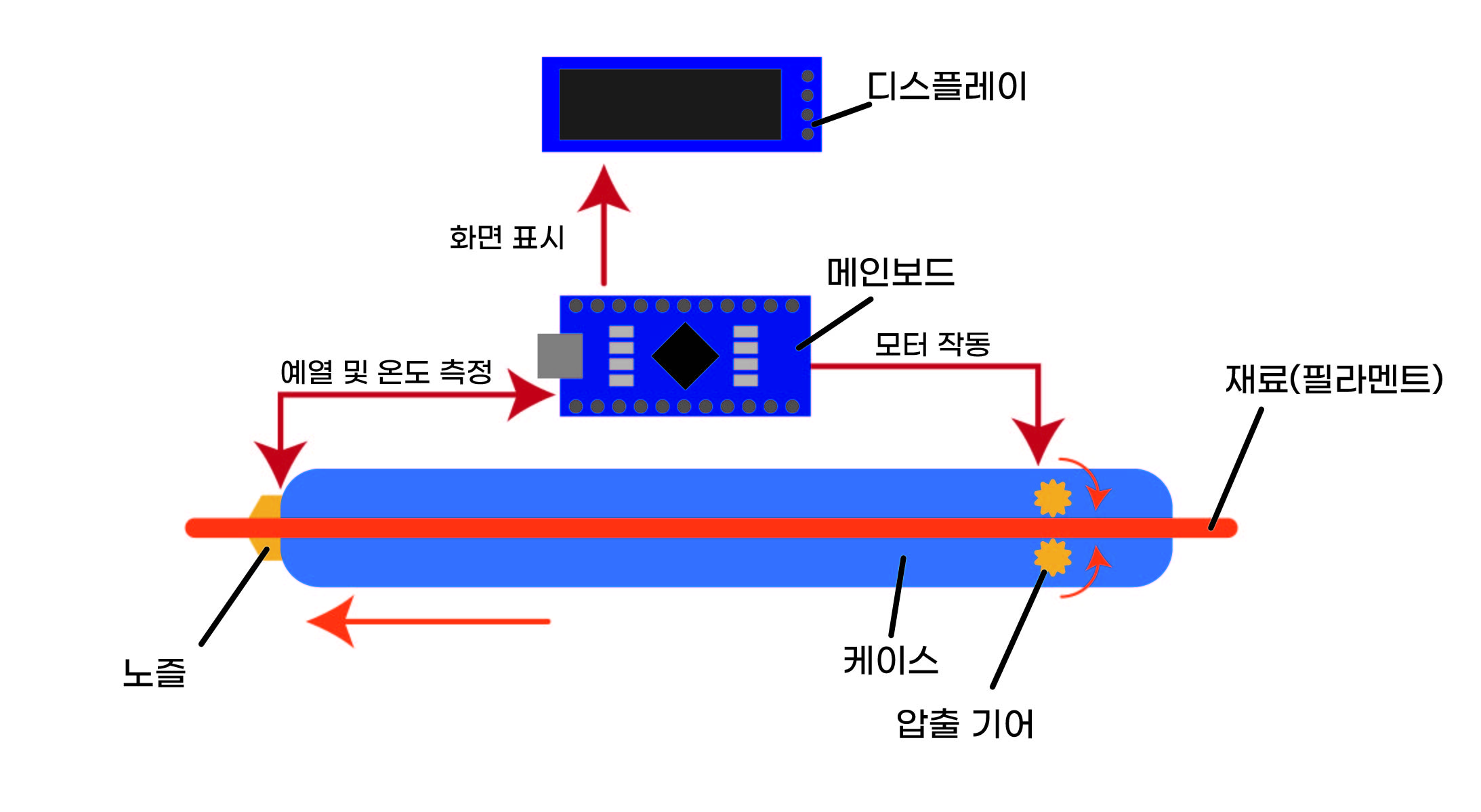

3D 펜에는 각 부품들을 전체적으로 관리하는 메인보드가 있습니다. 이 메인보드 모델은 아두이노 나노라고 하는 부품입니다.

메인보드는 입력, 출력, 계산을 하는 역할을 합니다. 그림에서 출력을 담당하는 부분은 모터, 디스플레이, 노즐이고, 입력을 담당하는 부분은 노즐입니다.

노즐의 온도를 올리고, 온도 값을 입력받아 현재 온도를 측정합니다. 측정된 온도가 적당한 온도일때 모터를 작동시키면(출력) 재료가 압출이 되면서, 3D 펜이 작동이 됩니다.

주요 부품으로는

온도를 높여주는 노즐

재료를 밀어주는 기어&모터

부품을 고정해주는 케이스

현재 상태를 표시하는 디스플레이

각 부품을 컨트롤 하는 메인보드

그리고 사진에는 나와있지 않지만 모터의 속도, 방향을 조절해주는 버튼들이 있습니다.
